Ø32-Ø100 PTRM anti-rotatie/twin-rod
De PTR heeft een montageplaat welke met twee zuigerstangen onverdraaibaar op de cilinder is gemonteerd. Dankzij de zware lagering en achter een schraapring opgesloten afdichting zijn grote dwarskrachten of koppels op te vangen. Alle ISO 15552 montagetoebehoren kunnen op deze cilinder worden gemonteerd. Kijkt u ook bij de slides voor andere maten.
Let op: deze cilinder is niet genormeerd.
Uw voordelen
- Onverdraaibare cilinder
- Schraapring én PU afdichtingen
- Beste standtijd
- RVS zuigerstangen
- Past op ISO 15552 toebehoren
- Scherp geprijsd
- ATEX-certificaat beschikbaar op aanvraag
- STEP-files en prijzen op aanvraag beschikbaar
Technische specificaties
- Geschikt voor gefilterde (on)gesmeerde lucht
- Bestand tegen temperaturen tot 150 °C (met FKM afdichting)
- Maximale werkdruk: 10 bar
- Met demping
- Magnetisch
De PTR heeft een montageplaat welke met twee zuigerstangen onverdraaibaar op de cilinder is gemonteerd. Dankzij de zware lagering en achter een schraapring opgesloten afdichting zijn grote dwarskrachten of koppels op te vangen. Alle ISO 15552 montagetoebehoren kunnen op deze cilinder worden gemonteerd. Kijkt u ook bij de slides voor andere maten.
Let op: deze cilinder is niet genormeerd.
Uw voordelen
- Onverdraaibare cilinder
- Schraapring én PU afdichtingen
- Beste standtijd
- RVS zuigerstangen
- Past op ISO 15552 toebehoren
- Scherp geprijsd
- ATEX-certificaat beschikbaar op aanvraag
- STEP-files en prijzen op aanvraag beschikbaar
Algemene specificaties
- Geschikt voor gefilterde (on)gesmeerde lucht
- Bestand tegen temperaturen tot 150 °C (met FKM afdichting)
- Maximale werkdruk: 10 bar
- Met demping
- Magnetisch
Specificaties
Stuwkracht en tractie (6 bar)
|
Cilinder Ø |
Stang Ø |
Stuwkracht en tractie (6 bar) |
|
|
(mm) |
(mm) |
Stuwkracht (N) |
Tractie(N) |
|
32 |
8 |
482 |
422 |
|
40 |
10 |
754 |
660 |
|
50 |
12 |
1178 |
1042 |
|
63 |
16 |
1870 |
1628 |
|
80 |
20 |
3016 |
2638 |
|
100 |
20 |
4712 |
4333 |

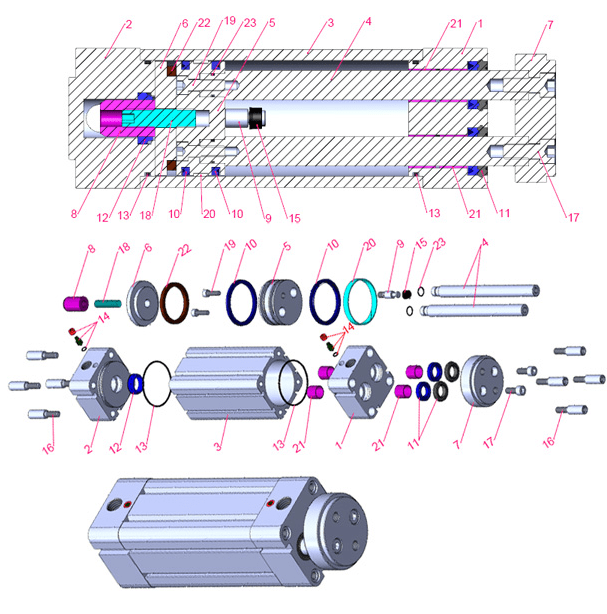

Materialen
|
Nr. |
Onderdeel |
Materiaal |
|
Nr. |
Onderdeel |
Materiaal |
|
1 |
Kop achter |
Geanodiseerd aluminium |
|
13 |
Kop O-ring |
NBR 70 |
|
2 |
Kop voor |
Geanodiseerd aluminium |
|
14 |
Schroef demping |
Aluminium 6082 eloxaal gecoat AISI 303 + NBR 70 |
|
3 |
Buis |
Geanodiseerd aluminium Mg Si 0,5 |
|
15 |
Afdichting demping pin |
NBR 75 |
|
4 |
Zuigerstang |
X20Cr13 hard verchroomd |
|
16 |
Kolpbout |
Verzinkt staal |
|
5 |
Middenzuiger |
Aluminium 6082 |
|
17 |
Bout stang en geleiding |
|
|
|
|
18 |
Schroef |
|
||
|
6 |
Magneetgeleiding |
Aluminium 6082 |
|
19 |
Bout middenzuiger |
|
|
7 |
Stang en geleiding |
Verzinkt staal |
|
20 |
Geleidering |
|
|
8 |
Draad demping |
Messing |
|
21 |
Geleidebus |
CSB 40 |
|
9 |
Pen demping |
Verzinkt staal |
|
22 |
Magneet |
|
|
10 |
Afdichting zuiger |
PU |
|
23 |
O-ring stang |
NBR 70 |
|
11 |
Afdichting stang |
PU |
|
|
|
|
|
12 |
Afdichting demping |
PU |
|
|
|
|

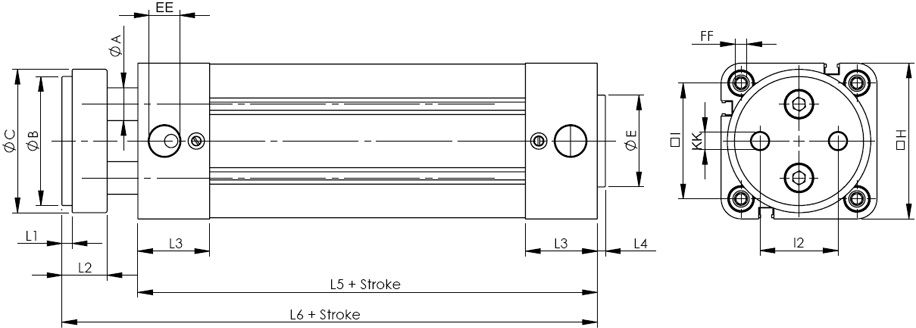

Dimensies
|
Cilinder |
ØA |
ØB |
ØC |
L1 |
L2 |
L3 |
L4 |
L5 |
|
Ø mm |
||||||||
|
32 |
8 |
32 |
35 |
4 |
15 |
29 |
4 |
100 |
|
40 |
10 |
40 |
45 |
4 |
16 |
33 |
4 |
114 |
|
50 |
12 |
50 |
55 |
5 |
18 |
34 |
4 |
116 |
|
63 |
16 |
63 |
70 |
5 |
22 |
35 |
4 |
124 |
|
80 |
20 |
80 |
95 |
6 |
24 |
35 |
4 |
134 |
|
100 |
20 |
100 |
115 |
6 |
24 |
37 |
4 |
140
|
|
Cilinder |
L6 |
I |
I2 |
EE |
FF |
KK |
H |
ØE |
|
Ø mm |
||||||||
|
32 |
127 |
32,5 |
19 |
44409 |
M6 |
M6 |
45 |
30 |
|
40 |
143 |
38 |
23 |
44287 |
M6 |
M8 |
54 |
35 |
|
50 |
150 |
46,5 |
30 |
44287 |
M8 |
M8 |
65 |
40 |
|
63 |
161 |
56,5 |
38 |
44411 |
M8 |
M10 |
76 |
45 |
|
80 |
174 |
72 |
50 |
44411 |
M10 |
M12 |
94 |
45 |
|
100 |
180 |
89 |
70 |
44411 |
M10 |
M12 |
112 |
55 |
