Ø32-Ø63 HDM | ISO 15552

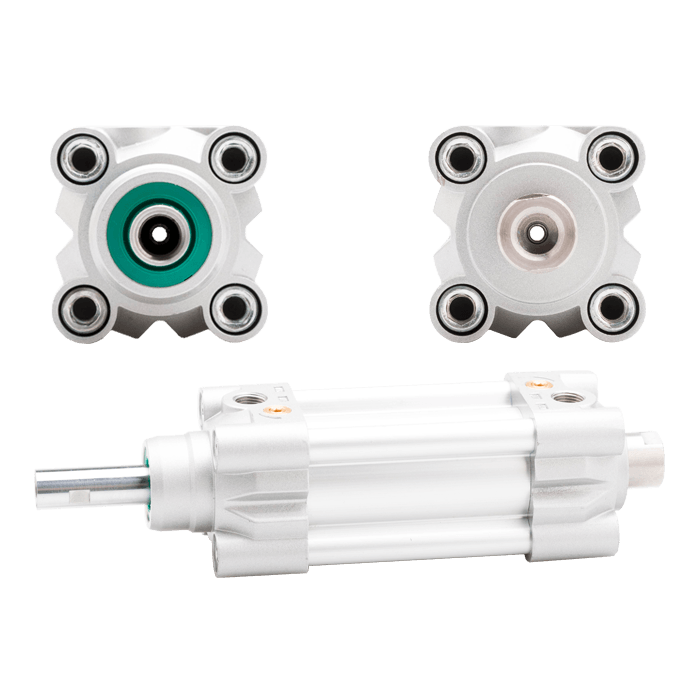

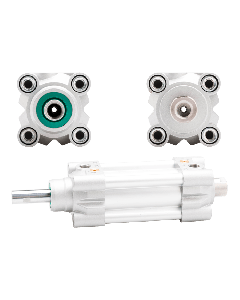

De holle zuigerstangcilinder van Artec is perfect voor pick and place toepassingen. Deze cilinder is verkrijgbaar in Ø32, Ø40, Ø50 en Ø63 mm in standaard slaglengtes 50, 100, 150, 200, 250, 300 en 350 mm.

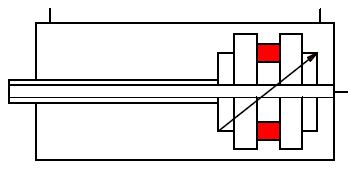

De HDM dubbelwerkende cilinder is een moderne, lichtgewicht ISO 15552 cilinder verkrijgbaar met de slijtvaste polyurethaan (PU) afdichtingen, of de hoge temperatuur FKM-afdichtingen. Deze cilinder is voorzien van eindslagdemping, is lichtgewicht en heeft een sterke prijs/kwaliteitverhouding. Er zijn legio uitvoeringen leverbaar en altijd met een sterke aluminium zuiger en een hardverchroomde C45 zuigerstang.

De holle zuigerstangcilinder van Artec is perfect voor pick and place toepassingen.

Is dit de juiste cilinder voor mijn werksituatie?

Heeft u vragen over welke cilinder bij uw werksituatie past, neem gerust contact op met één van onze technisch specialisten.

Om u snel uw keuze te laten maken treft u onderstaand ene overzicht aan van de aansluitmaatvoeringen.

Cilinder diameter Draadaansluiting zuigerstang Draadmaat poorten F uit F in
Ø 32 1/8" BSPP 1/8" BSPP 483 N 415 N
Ø 40 1/4" BSPP 1/4" BSPP 754 N 633 N
Ø 50 3/8" BSPP 1/4" BSPP 1178 N 990 N
Ø 63 3/8" BSPP 3/8" BSPP 1870 N 1682 N

Algemene specificaties

  • Lichtgewicht
  • Inclusief eindslagdemping
  • Maximale werkdruk: 10 bar
  • Maximale werktemperatuur: 80 °C (bij droge lucht)
  • Dubbelwerkend
  • Met magneet
  • Met holle zuigerstang

Filters

Resultaten na toepassen filter: Alle

Slaglengte
Diameter cilinder
Draadmaat op poorten
Kracht in (N)
Kracht uit (N)
Ø 32 mm
Ø 40 mm
Ø 50 mm
Ø 63 mm
50 mm
Prijs per stuk:
€ 197,08
Levertijd op aanvraag
Prijs per stuk:
€ 290,93
Levertijd op aanvraag
Prijs per stuk:
€ 398,61
Levertijd op aanvraag
Prijs per stuk:
€ 518,38
Leverbaar in 2 weken
100 mm
Prijs per stuk:
€ 216,30
Levertijd op aanvraag
Prijs per stuk:
€ 316,14
Levertijd op aanvraag
Prijs per stuk:
€ 451,30
Levertijd op aanvraag
Prijs per stuk:
€ 574,93
Leverbaar in 2 weken
150 mm
Prijs per stuk:
€ 235,54
Levertijd op aanvraag
Prijs per stuk:
€ 343,63
Levertijd op aanvraag
Prijs per stuk:
€ 469,62
Levertijd op aanvraag
Prijs per stuk:
€ 631,48
Leverbaar in 2 weken
200 mm
Prijs per stuk:
€ 254,76
Levertijd op aanvraag
Prijs per stuk:
€ 371,12
Levertijd op aanvraag
Prijs per stuk:
€ 508,57
Levertijd op aanvraag
Prijs per stuk:
€ 688,03
Leverbaar in 2 weken
250 mm
Prijs per stuk:
€ 273,99
Levertijd op aanvraag
Prijs per stuk:
€ 398,61
Leverbaar in 2 weken
Prijs per stuk:
€ 545,22
Levertijd op aanvraag
Prijs per stuk:
€ 744,58
Leverbaar in 2 weken
300 mm
Prijs per stuk:
€ 307,64
Levertijd op aanvraag
Prijs per stuk:
€ 439,84
Levertijd op aanvraag
Prijs per stuk:
€ 602,48
Levertijd op aanvraag
Prijs per stuk:
€ 801,13
Leverbaar in 2 weken
350 mm
Prijs per stuk:
€ 341,29
Levertijd op aanvraag
Prijs per stuk:
€ 485,65
Levertijd op aanvraag
Prijs per stuk:
€ 664,35
Levertijd op aanvraag
Prijs per stuk:
€ 857,68
Leverbaar in 2 weken
