Model MCQV2L

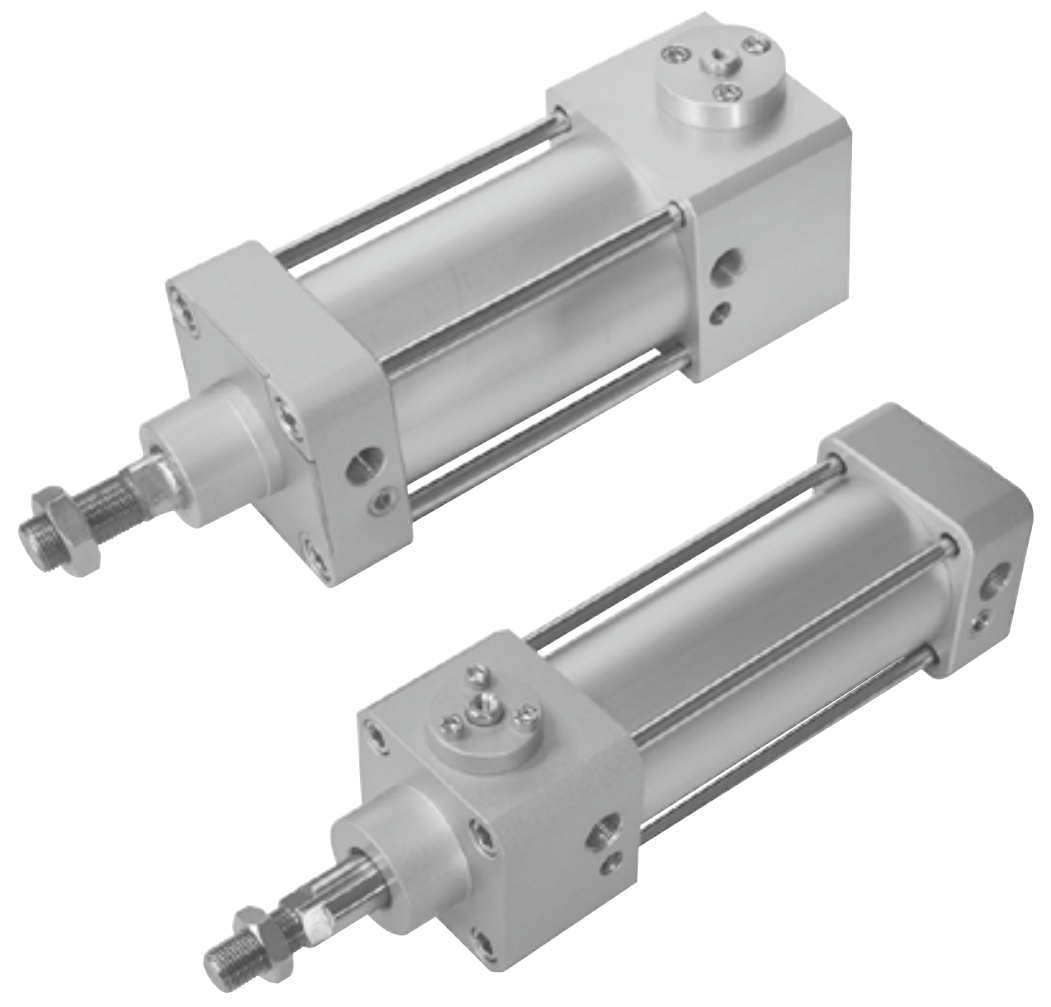

Cilinder model MCQV2L
Deze cilinders zijn beschikbaar met de volgende vergrendelingen:
- Cilinderstand in
- Cilinderstand uit
- Cilinderstand in en uit
De diameters van deze cilinders zijn standaard beschikbaar in Ø63 mm en Ø80 mm. Zoekt u naar een andere diameter, vraag gerust naar de mogelijkheden.
Specificaties
Vergrendeling
- Mechanische vergrendeling, alleen geschikt voor de eindstanden
- Deze cilinders wordt ontgrendeld als hij wordt belucht voor een standverandering
- De vergrendeling is ook handmatig te ontgrendelen
U kunt deze cilinders ook gebruiken als valbeveiliging. Vraag naar de mogelijkheden. Wij denken graag met u mee over de veiligheidstoepassingen voor uw werksituatie.

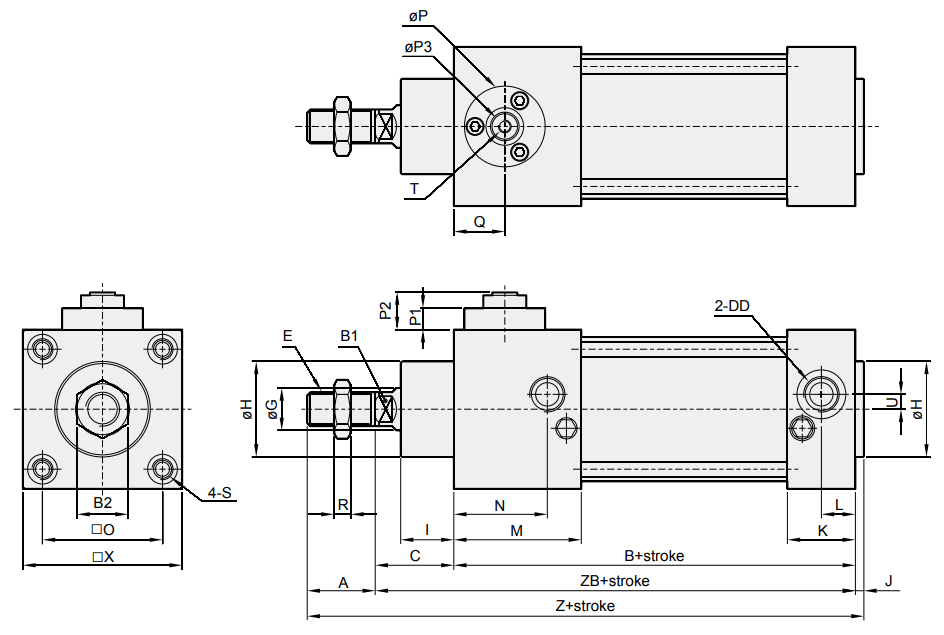

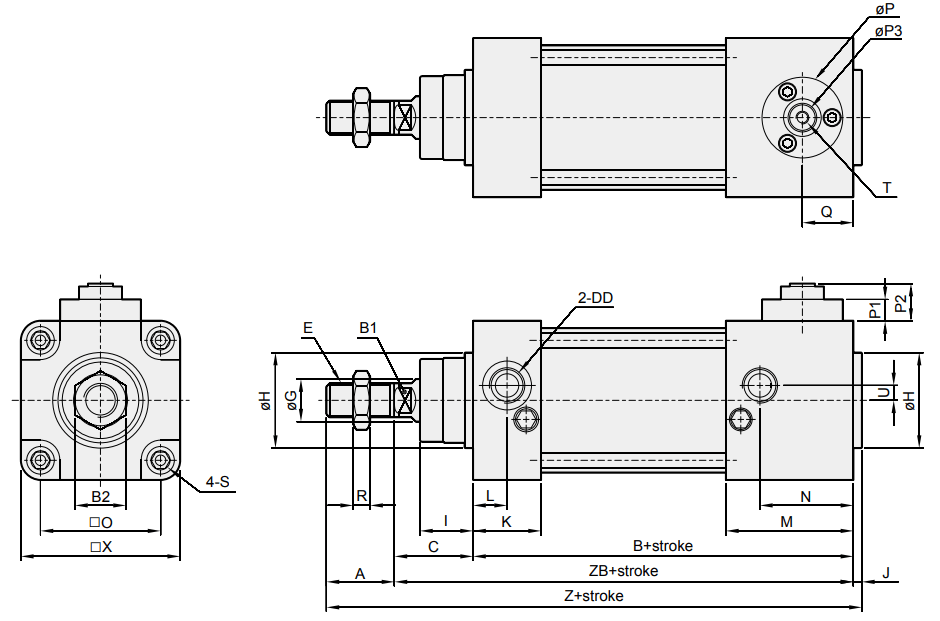

Dimensies
| ∅ |
A |
B |
B1 |
B2 |
C |
DD |
E |
G |
H |
I |
|
63 |
32 |
149 |
16 |
24 |
37 |
G3/8 |
M16×1.5 |
20 |
45 |
26 |
|
80 |
40 |
168 |
21 |
30 |
46 |
G3/8 |
M20×1.5 |
25 |
45 |
32.5 |
|
∅ |
J |
K |
L |
M |
N |
O |
P |
P1 |
P2 |
P3 |
|
63 |
4 |
33 |
16 |
61 |
44 |
56.5 |
40 |
14 |
24 |
12 |
|
80 |
4 |
35.5 |
20.5 |
75.5 |
60.5 |
72 |
50 |
12 |
16 |
14 |
|
∅ |
Q |
R |
S |
T |
U |
X |
Z |
ZB |
|
63 |
24 |
8 |
M8×1.25 |
M6×1.0 |
8 |
78 |
222 |
186 |
|
80 |
26 |
10 |
M10×1.5 |
M6×1.0 |
9 |
95 |
258 |
214 |
