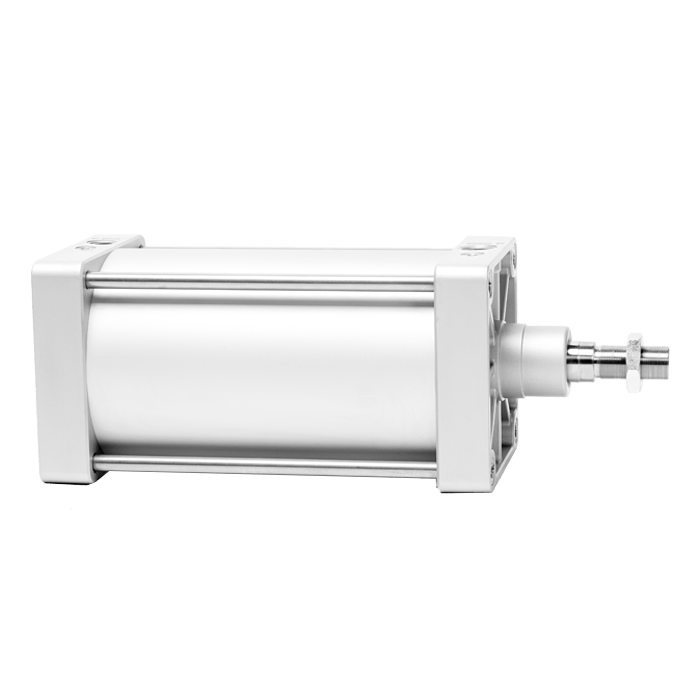

Ø160-Ø320 UDM ISO 15552 dubbelwerkend + magneet

Over UDM cilinder met grote diameters

De UDM is de krachtpatser van de ISO 15552 cilinders. De trekstang cilinder is verkrijgbaar in diameters tot en met Ø320mm. De gegoten kappen worden precies nabewerkt om een precieze en lichte loop te hebben, ook bij de zwaarste belastingen.

De UDM is een magnetische ISO cilinder met pneumatische einddemping die in goedevolumes wordt verkocht in de zware industrie zodat de prijsstelling concurrerend is. De zuiger is van aluminium en natuurlijk gebruiken we polyurethaan afdichtingen op de geborstelde cilinderbuis voor de beste levensduur. De UDM is ook met een ATEX certificaat leverbaar.

Andere uitvoeringen (incl. ATEX) tot ∅500 op aanvraag beschikbaar. Vraag naar de mogelijkheden.

Uw voordelen

  • Aluminium trekstangcilinder met PU afdichtingen voor extreme levensduur
  • Met instelbare einddemping en standaard met magnetische zuiger
  • Korte levertijden realiseerbaar, ook bij grote aantallen of afwijkende slaglengtes
  • ATEX modellen uit voorraad leverbaar
  • Speciale modellen of materialen op aanvraag beschikbaar
  • ISO 15552 (voorheen ISO 6431): gegarandeerd één op één uitwisselbaar

Specificaties

Uw contactpersoon

Sjanien Sinke

Specialist draaidoorvoeren & pneumatiek
Sjanien Sinke

sjanien@qplus.nl

+31 (0) 88 33 55 224

De UDM is de krachtpatser van de ISO 15552 cilinders. De trekstang cilinder is verkrijgbaar in diameters tot en met Ø320mm. De gegoten kappen worden precies nabewerkt om een precieze en lichte loop te hebben, ook bij de zwaarste belastingen.

De UDM is een magnetische ISO cilinder met pneumatische einddemping die al in grote volumes wordt verkocht in de zware industrie. De zuiger is van aluminium en natuurlijk gebruiken we polyurethaan afdichtingen op de geborstelde cilinderbuis voor de beste levensduur. De UDM is ook met een ATEX certificaat leverbaar.

Andere uitvoeringen (incl. ATEX) tot ∅500 op aanvraag beschikbaar. Vraag naar de mogelijkheden.

Er zijn vele varianten beschikbaar in deze serie. Om u snel uw keuze te laten maken treft u onderstaand ene overzicht aan van de aansluitmaatvoeringen.

Cilinder diameter Draadaansluiting zuigerstang Draadmaat poorten  F in F uit
Ø160 M36 x 2 3/4" BSPP 11306 N 12060 N
Ø200 M36 x 2 3/4" BSPP 18086 N 18840 N
Ø250 M42 x 2 1" BSPP 28253 N 29430 N
Ø320  M48 x 2 1" BSPP 46361 N 48230 N

Algemene specificaties

  • Inclusief eindslagdemping
  • Maximale werkdruk: 10 bar
  • Maximale werktemperatuur: 80 °C (bij droge lucht)
  • Dubbelwerkend
  • Met magneet

Filters

Resultaten na toepassen filter: Alle

Lengte slag
Diameter cilinder
Draad op zuigerstang
Draadmaat op poorten
Kracht in (N)
Kracht uit (N)
Slaglengte
Omschrijving
ISO15552 - Geschikt voor diameter

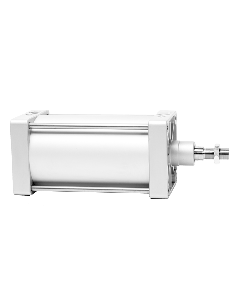

UDM | ISO 15552 dubbelwerkend + magneet

Ø 160 mm
Ø 200 mm
Ø 250 mm
Ø 320 mm
50 mm
Prijs per stuk:
€ 522,04
Levertijd op aanvraag
Prijs per stuk:
€ 660,49
Levertijd op aanvraag
Prijs per stuk:
€ 1.755,37
Levertijd op aanvraag
Prijs per stuk:
€ 3.159,35
Levertijd op aanvraag
80 mm
Prijs per stuk:
€ 544,31
Levertijd op aanvraag
Prijs per stuk:
€ 685,80
Levertijd op aanvraag
Prijs per stuk:
€ 1.801,02
Levertijd op aanvraag
Prijs per stuk:
€ 3.234,31
Levertijd op aanvraag
100 mm
Prijs per stuk:
€ 559,15
Levertijd op aanvraag
Prijs per stuk:
€ 702,66
Levertijd op aanvraag
Prijs per stuk:
€ 1.831,44
Levertijd op aanvraag
Prijs per stuk:
€ 3.284,30
Levertijd op aanvraag
125 mm
Prijs per stuk:
€ 577,70
Levertijd op aanvraag
Prijs per stuk:
€ 723,77
Levertijd op aanvraag
Prijs per stuk:
€ 1.869,48
Levertijd op aanvraag
Prijs per stuk:
€ 3.346,76
Levertijd op aanvraag
160 mm
Prijs per stuk:
€ 603,69
Levertijd op aanvraag
Prijs per stuk:
€ 753,29
Levertijd op aanvraag
Prijs per stuk:
€ 1.922,73
Levertijd op aanvraag
Prijs per stuk:
€ 3.434,23
Levertijd op aanvraag
200 mm
Prijs per stuk:
€ 633,37
Levertijd op aanvraag
Prijs per stuk:
€ 944,45
Levertijd op aanvraag
Prijs per stuk:
€ 1.983,59
Levertijd op aanvraag
Prijs per stuk:
€ 3.534,19
Levertijd op aanvraag
250 mm
Prijs per stuk:
€ 670,49
Levertijd op aanvraag
Prijs per stuk:
€ 829,22
Levertijd op aanvraag
Prijs per stuk:
€ 2.059,67
Levertijd op aanvraag
Prijs per stuk:
€ 3.659,14
Levertijd op aanvraag
320 mm
Prijs per stuk:
€ 722,45
Levertijd op aanvraag
Prijs per stuk:
€ 888,29
Levertijd op aanvraag
Prijs per stuk:
€ 2.166,17
Levertijd op aanvraag
Prijs per stuk:
€ 3.834,06
Levertijd op aanvraag
400 mm
Prijs per stuk:
€ 781,83
Levertijd op aanvraag
Prijs per stuk:
€ 955,79
Levertijd op aanvraag
Prijs per stuk:
€ 2.287,88
Levertijd op aanvraag
Prijs per stuk:
€ 4.033,98
Levertijd op aanvraag
500 mm
Prijs per stuk:
€ 856,05
Levertijd op aanvraag
Prijs per stuk:
€ 1.040,15
Levertijd op aanvraag
Prijs per stuk:
€ 2.440,04
Levertijd op aanvraag
Prijs per stuk:
€ 4.283,88
Levertijd op aanvraag
600 mm
Prijs per stuk:
€ 882,72
Levertijd op aanvraag
Prijs per stuk:
€ 1.066,02
Levertijd op aanvraag
Prijs per stuk:
€ 2.605,98
Levertijd op aanvraag
Prijs per stuk:
€ 4.533,77
Levertijd op aanvraag
700 mm
Prijs per stuk:
€ 939,12
Levertijd op aanvraag
Prijs per stuk:
€ 1.131,84
Levertijd op aanvraag
Prijs per stuk:
€ 2.744,32
Levertijd op aanvraag
Prijs per stuk:
€ 4.783,67
Levertijd op aanvraag
800 mm
Prijs per stuk:
€ 995,49
Levertijd op aanvraag
Prijs per stuk:
€ 1.199,40
Levertijd op aanvraag
Prijs per stuk:
€ 2.896,47
Levertijd op aanvraag
Prijs per stuk:
€ 5.033,57
Levertijd op aanvraag
900 mm
Prijs per stuk:
€ 1.051,90
Levertijd op aanvraag
Prijs per stuk:
€ 1.266,94
Levertijd op aanvraag
Prijs per stuk:
€ 3.048,61
Levertijd op aanvraag
Prijs per stuk:
€ 5.283,46
Levertijd op aanvraag

UDM | ISO 15552 seals

Specificaties

  • Polyutheraan (PU)
  • Bestand tegen temperaturen tussen -20°C en + 80°C
  • Geschikt voor algemene toepassingen, eventieel in combinatie met zware werkdruk
Ø 160 mm
Ø 200 mm
Ø 250 mm
Ø 320 mm
Sealkit
Prijs per stuk:
€ 56,54
Levertijd op aanvraag
Prijs per stuk:
€ 75,83
Beschikbaar
Prijs per stuk:
€ 272,54
Levertijd op aanvraag
Prijs per stuk:
€ 415,46
Beschikbaar
Zuigerstangafdichting
Prijs per stuk:
€ 7,14
Levertijd op aanvraag
Prijs per stuk:
€ 6,87
Levertijd op aanvraag
Prijs per stuk:
€ 23,02
Levertijd op aanvraag
Prijs per stuk:
€ 30,86
Levertijd op aanvraag

UDM | ISO 15552 onderhoud

Dit cilindervet is volledig synthetisch en is speciaal ontwikkeld voor smering op lage temperaturen. Het vet is uitermate geschikt voor plastic-metaal combinaties. Het versterkt glijdende bewegingen dankzij haar lage frictiecoefficiëntie en het gebruik van vaste smeermiddelen. Dit cilindervet komt het best tot haar recht bij het smeren van pneumatische cilinders en kan gebruikt worden in de voedingsmiddelenindustrie als een silliconenvrij lossingsmmiddel.

Cilindervet
Cilindervet 50 gr.
Prijs per stuk:
€ 26,68
Beschikbaar
Cilindervet 400 gr.
Prijs per stuk:
€ 59,12
Beschikbaar
