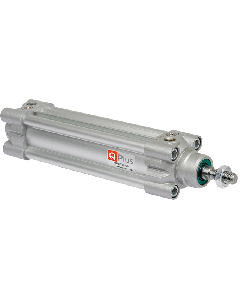

HDM | ISO 15552 dubbelwerkend + magneet

Algemene specificaties

  • Lichtgewicht
  • Inclusief eindslagdemping
  • Maximale werkdruk: 10 bar
  • Maximale werktemperatuur: 80 °C (bij droge lucht)
  • Dubbelwerkend
  • Met magneet

Aansluitmaatvoeringen

Cilinder diameter Draadaansluiting zuigerstang Draadmaat poorten Kracht uit Kracht in
Ø 32 M10 x 1.25 1/8" BSPP 483 N 415 N
Ø 40 M12 x 1.25 1/4" BSPP 754 N 633 N
Ø 50 M16 x 1.5 1/4" BSPP 1178 N 990 N
Ø 63 M16 x 1.5 3/8" BSPP 1870 N 1682 N
Ø 80 M20 x 1.5 3/8" BSPP 3016 N 2721 N
Ø 100 M20 x 1.5 1/2" BSPP 4712 N 4418 N
Ø 125 M27 x 2 1/2" BSPP 7363 N 6881 N

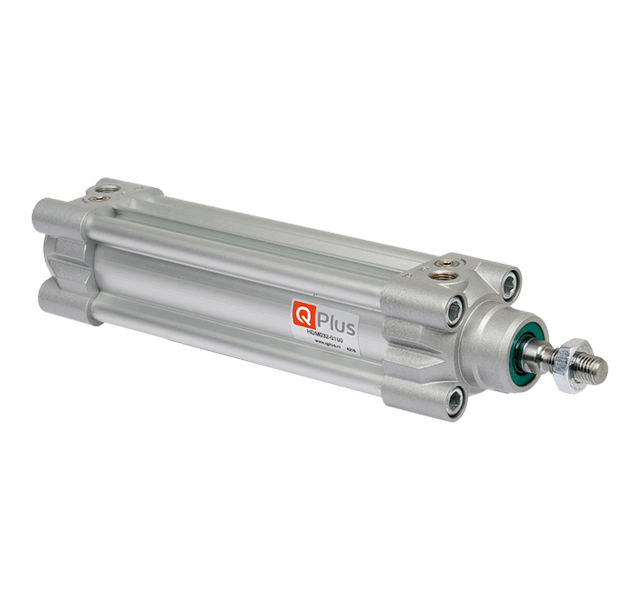

De HDM dubbelwerkende cilinder is een moderne, lichtgewicht ISO 15552 cilinder verkrijgbaar met de slijtvaste polyurethaan (PU) afdichtingen, of de hoge temperatuur FKM-afdichtingen. Deze cilinder is voorzien van eindslagdemping, is lichtgewicht en heeft een sterke prijs/kwaliteitverhouding. Er zijn legio uitvoeringen leverbaar en altijd met een sterke aluminium zuiger en een hardverchroomde C45 zuigerstang.

Deze cilinder is ook met een ATEX certificaat leverbaar.

Er zijn vele varianten beschikbaar in deze serie. Om u snel uw keuze te laten maken treft u onderstaand ene overzicht aan van de aansluitmaatvoeringen.

Cilinder diameter Draadaansluiting zuigerstang Draadmaat poorten Kracht uit Kracht in
Ø 32 M10 x 1.25 1/8" BSPP 483 N 415 N
Ø 40 M12 x 1.25 1/4" BSPP 754 N 633 N
Ø 50 M16 x 1.5 1/4" BSPP 1178 N 990 N
Ø 63 M16 x 1.5 3/8" BSPP 1870 N 1682 N
Ø 80 M20 x 1.5 3/8" BSPP 3016 N 2721 N
Ø 100 M20 x 1.5 1/2" BSPP 4712 N 4418 N
Ø 125 M27 x 2 1/2" BSPP 7363 N 6881 N

Algemene specificaties

  • Lichtgewicht
  • Inclusief eindslagdemping
  • Maximale werkdruk: 10 bar
  • Maximale werktemperatuur: 80 °C (bij droge lucht)
  • Dubbelwerkend
  • Met magneet

Filters

Resultaten na toepassen filter: Alle

Lengte slag
Diameter cilinder
Draad op zuigerstang
Draadmaat op poorten
Kracht in (N)
Kracht uit (N)
Slaglengte
Ø 32 mm
Ø 40 mm
Ø 50 mm
Ø 63 mm
Ø 80 mm
Ø 100 mm
Ø 125 mm
25 mm
Prijs per stuk:
€ 64,87
Levertijd op aanvraag
Prijs per stuk:
€ 72,96
Beschikbaar
Prijs per stuk:
€ 83,11
Levertijd op aanvraag
Prijs per stuk:
€ 97,48
Levertijd op aanvraag
Prijs per stuk:
€ 139,76
Levertijd op aanvraag
Prijs per stuk:
€ 165,77
Levertijd op aanvraag
Prijs per stuk:
€ 275,38
Levertijd op aanvraag
50 mm
Prijs per stuk:
€ 66,66
Levertijd op aanvraag
Prijs per stuk:
€ 75,27
Beschikbaar
Prijs per stuk:
€ 86,15
Levertijd op aanvraag
Prijs per stuk:
€ 100,95
Beschikbaar
Prijs per stuk:
€ 144,90
Beschikbaar
Prijs per stuk:
€ 171,76
Levertijd op aanvraag
Prijs per stuk:
€ 283,34
Levertijd op aanvraag
80 mm
Prijs per stuk:
€ 68,79
Levertijd op aanvraag
Prijs per stuk:
€ 78,01
Levertijd op aanvraag
Prijs per stuk:
€ 89,77
Beschikbaar
Prijs per stuk:
€ 105,11
Beschikbaar
Prijs per stuk:
€ 151,20
Beschikbaar
Prijs per stuk:
€ 178,82
Beschikbaar
Prijs per stuk:
€ 292,89
Levertijd op aanvraag
100 mm
Prijs per stuk:
€ 70,18
Leverbaar in 1 week
Prijs per stuk:
€ 79,93
Beschikbaar
Prijs per stuk:
€ 94,74
Beschikbaar
Prijs per stuk:
€ 107,98
Beschikbaar
Prijs per stuk:
€ 155,05
Levertijd op aanvraag
Prijs per stuk:
€ 183,50
Levertijd op aanvraag
Prijs per stuk:
€ 299,24
Levertijd op aanvraag
125 mm
Prijs per stuk:
€ 71,94
Beschikbaar
Prijs per stuk:
€ 82,25
Leverbaar in 2 weken
Prijs per stuk:
€ 97,81
Levertijd op aanvraag
Prijs per stuk:
€ 111,47
Beschikbaar
Prijs per stuk:
€ 160,13
Beschikbaar
Prijs per stuk:
€ 189,46
Levertijd op aanvraag
Prijs per stuk:
€ 307,20
Levertijd op aanvraag
150 mm
Prijs per stuk:
€ 73,63
Levertijd op aanvraag
Prijs per stuk:
€ 84,57
Levertijd op aanvraag
Prijs per stuk:
€ 100,83
Levertijd op aanvraag
Prijs per stuk:
€ 114,96
Levertijd op aanvraag
Prijs per stuk:
€ 165,21
Levertijd op aanvraag
Prijs per stuk:
€ 195,44
Levertijd op aanvraag
Prijs per stuk:
€ 315,14
Levertijd op aanvraag
160 mm
Prijs per stuk:
€ 74,29
Levertijd op aanvraag
Prijs per stuk:
€ 85,49
Levertijd op aanvraag
Prijs per stuk:
€ 102,02
Levertijd op aanvraag
Prijs per stuk:
€ 116,36
Leverbaar in 1 week
Prijs per stuk:
€ 167,23
Beschikbaar
Prijs per stuk:
€ 197,78
Levertijd op aanvraag
Prijs per stuk:
€ 318,35
Beschikbaar
200 mm
Prijs per stuk:
€ 77,30
Beschikbaar
Prijs per stuk:
€ 89,21
Levertijd op aanvraag
Prijs per stuk:
€ 106,93
Beschikbaar
Prijs per stuk:
€ 122,00
Beschikbaar
Prijs per stuk:
€ 175,41
Beschikbaar
Prijs per stuk:
€ 207,45
Levertijd op aanvraag
Prijs per stuk:
€ 331,04
Levertijd op aanvraag
250 mm
Prijs per stuk:
€ 80,86
Levertijd op aanvraag
Prijs per stuk:
€ 93,86
Levertijd op aanvraag
Prijs per stuk:
€ 112,99
Levertijd op aanvraag
Prijs per stuk:
€ 136,05
Beschikbaar
Prijs per stuk:
€ 185,60
Beschikbaar
Prijs per stuk:
€ 219,41
Levertijd op aanvraag
Prijs per stuk:
€ 346,96
Levertijd op aanvraag
300 mm
Prijs per stuk:
€ 84,41
Levertijd op aanvraag
Prijs per stuk:
€ 98,50
Levertijd op aanvraag
Prijs per stuk:
€ 119,02
Levertijd op aanvraag
Prijs per stuk:
€ 143,03
Levertijd op aanvraag
Prijs per stuk:
€ 196,58
Levertijd op aanvraag
Prijs per stuk:
€ 232,20
Levertijd op aanvraag
Prijs per stuk:
€ 362,84
Levertijd op aanvraag
320 mm
Prijs per stuk:
€ 85,77
Levertijd op aanvraag
Prijs per stuk:
€ 100,36
Levertijd op aanvraag
Prijs per stuk:
€ 121,45
Levertijd op aanvraag
Prijs per stuk:
€ 145,85
Beschikbaar
Prijs per stuk:
€ 200,96
Levertijd op aanvraag
Prijs per stuk:
€ 237,31
Levertijd op aanvraag
Prijs per stuk:
€ 369,22
Levertijd op aanvraag
400 mm
Prijs per stuk:
€ 91,48
Levertijd op aanvraag
Prijs per stuk:
€ 109,63
Beschikbaar
Prijs per stuk:
€ 131,17
Beschikbaar
Prijs per stuk:
€ 150,07
Leverbaar in 1 week
Prijs per stuk:
€ 216,23
Beschikbaar
Prijs per stuk:
€ 255,50
Levertijd op aanvraag
Prijs per stuk:
€ 394,68
Levertijd op aanvraag
450 mm
Prijs per stuk:
€ 95,03
Beschikbaar
Prijs per stuk:
€ 114,27
Levertijd op aanvraag
Prijs per stuk:
€ 137,23
Levertijd op aanvraag
Prijs per stuk:
€ 157,08
Levertijd op aanvraag
Prijs per stuk:
€ 226,33
Levertijd op aanvraag
Prijs per stuk:
€ 263,25
Beschikbaar
Prijs per stuk:
€ 420,96
Levertijd op aanvraag
500 mm
Prijs per stuk:
€ 98,57
Beschikbaar
Prijs per stuk:
€ 118,92
Beschikbaar
Prijs per stuk:
€ 143,29
Beschikbaar
Prijs per stuk:
€ 164,09
Beschikbaar
Prijs per stuk:
€ 236,42
Beschikbaar
Prijs per stuk:
€ 279,46
Beschikbaar
Prijs per stuk:
€ 447,25
Levertijd op aanvraag
600 mm
Prijs per stuk:
€ 108,35
Levertijd op aanvraag
Prijs per stuk:
€ 130,97
Levertijd op aanvraag
Prijs per stuk:
€ 158,41
Levertijd op aanvraag
Prijs per stuk:
€ 181,01
Levertijd op aanvraag
Prijs per stuk:
€ 260,06
Levertijd op aanvraag
Prijs per stuk:
€ 306,45
Levertijd op aanvraag
Prijs per stuk:
€ 481,11
Levertijd op aanvraag
700 mm
Prijs per stuk:
€ 119,02
Levertijd op aanvraag
Prijs per stuk:
€ 143,04
Levertijd op aanvraag
Prijs per stuk:
€ 173,43
Levertijd op aanvraag
Prijs per stuk:
€ 198,02
Beschikbaar
Prijs per stuk:
€ 283,45
Levertijd op aanvraag
Prijs per stuk:
€ 333,36
Levertijd op aanvraag
Prijs per stuk:
€ 514,43
Levertijd op aanvraag
800 mm
Prijs per stuk:
€ 129,87
Levertijd op aanvraag
Prijs per stuk:
€ 155,12
Levertijd op aanvraag
Prijs per stuk:
€ 188,44
Levertijd op aanvraag
Prijs per stuk:
€ 214,93
Levertijd op aanvraag
Prijs per stuk:
€ 307,35
Levertijd op aanvraag
Prijs per stuk:
€ 361,83
Levertijd op aanvraag
Prijs per stuk:
€ 547,83
Levertijd op aanvraag
900 mm
Prijs per stuk:
€ 140,31
Levertijd op aanvraag
Prijs per stuk:
€ 167,17
Levertijd op aanvraag
Prijs per stuk:
€ 204,37
Levertijd op aanvraag
Prijs per stuk:
€ 233,39
Levertijd op aanvraag
Prijs per stuk:
€ 331,45
Levertijd op aanvraag
Prijs per stuk:
€ 391,88
Levertijd op aanvraag
Prijs per stuk:
€ 592,33
Levertijd op aanvraag
