Ø16-Ø25 ODP ISO 6432 dubbelwerkend + doorgaande zuigerstang

Deze minicilinders zijn opgebouwd uit een RVS buis en aluminium kappen die aan elkaar zijn gefelst. Wanneer deze cilinder het einde van zijn levensduur bereikt heeft, vormt de prijs geen obstakel om de cilinder in zijn geheel te vervangen.

Deze cilinders worden vaak toegepast bij gelijktijdige beweging in tafel- en sledebewegingen.

Zit uw cilinder er niet bij?

Heeft u vragen over welke cilinder bij uw werksituatie past, neem gerust contact op met één van onze technisch specialisten.

Contact met een technisch specialist

Opbouw artikelnummer

Aan de opbouw van het artikelnummer kunt u opmaken welke functies de cilinder bevat. De dikgedrukte functies zijn op de ODP cilinder beschikbaar.

Serie

Versie

Slaglengtes

O = Rondcilinder

S = Enkelwerkend normaal in

SE = enkelwerkend normaal uit

D = dubbelwerkend

M = met magneet

A = anti-rotatie

W = met eindslagdemping

P = Doorgaande zuigerstang

HZ = Holle zuigerstang

8 - 10 - 12 - 16 - 20 - 25

10 - 25 - 50 - 80 - 100 - 125 - 160 - 200 - 250 - 320 - 400 - 500 - 600 - 700 - 800 - 900 - 1000

Algemene specificaties

Maximale werkdruk: 10 bar
Maximale werktemperatuur: 80 °C (bij droge lucht)
Dubbelwerkend

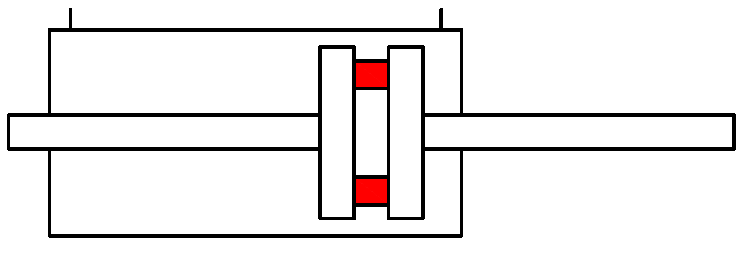

Met doorgaande zuigerstang

Overzicht specificaties

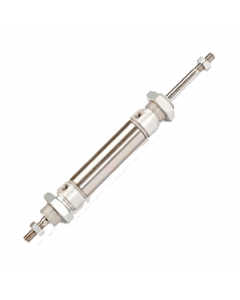

Minicilinder gebouwd met RVS buis, aluminium kappen en een doorgaande zuigerstang. Standaard magneet voor positiebepaling.
Typische toepassing voor gelijktijdige beweging is een tafel en een sledebeweging.
Cilinder voorzien van PU afdichtingen voor lange standtijd en magneet voor positiebepaling.
Model DEAMP heeft een instelbare pneumatische einddemping voor een hoge energieopname, model DEMP heeft een rubber mechanische aanslag voor kleine energieopname in de eindaanslag.
De cilinder is gefelst en dus niet te repareren. Gezien kostprijs en standtijd geen probleem.
ISO6432 is dus de perfecte vervanger voor: Festo DSNU-S2. SMC C85W-XB Camozzi 24N3, 24N7. MetalWork 115.

Filters

Resultaten na toepassen filter: Alle

	Ø 16 mm	Ø 20 mm	Ø 25 mm

10 mm	ODP16-010 Prijs per stuk: € 55,38 Leverbaar in 1 week	ODP20-010 Prijs per stuk: € 52,99 Leverbaar in 1 week	ODP25-010 Prijs per stuk: € 59,37 Leverbaar in 1 week
25 mm	ODP16-025 Prijs per stuk: € 56,73 Leverbaar in 1 week	ODP20-025 Prijs per stuk: € 54,50 Leverbaar in 1 week	ODP25-025 Prijs per stuk: € 60,71 Leverbaar in 1 week
50 mm	ODP16-050 Prijs per stuk: € 59,16 Leverbaar in 1 week	ODP20-050 Prijs per stuk: € 56,59 Leverbaar in 1 week	ODP25-050 Prijs per stuk: € 62,48 Leverbaar in 1 week
80 mm	ODP16-080 Prijs per stuk: € 61,27 Leverbaar in 1 week	ODP20-080 Prijs per stuk: € 59,37 Leverbaar in 1 week	ODP25-080 Prijs per stuk: € 64,70 Leverbaar in 1 week
100 mm	ODP16-100 Prijs per stuk: € 62,22 Leverbaar in 1 week	ODP20-100 Prijs per stuk: € 61,84 Leverbaar in 1 week	ODP25-100 Prijs per stuk: € 65,90 Leverbaar in 1 week
125 mm	ODP16-125 Prijs per stuk: € 63,27 Leverbaar in 1 week	ODP20-125 Prijs per stuk: € 62,72 Leverbaar in 1 week	ODP25-125 Prijs per stuk: € 69,03 Leverbaar in 1 week
160 mm	ODP16-160 Prijs per stuk: € 67,04 Leverbaar in 1 week	ODP20-160 Prijs per stuk: € 64,70 Leverbaar in 1 week	ODP25-160 Prijs per stuk: € 71,85 Leverbaar in 1 week
200 mm	ODP16-200 Prijs per stuk: € 69,17 Leverbaar in 1 week	ODP20-200 Prijs per stuk: € 69,03 Leverbaar in 1 week	ODP25-200 Prijs per stuk: € 76,45 Leverbaar in 1 week
250 mm	ODP16-250 Prijs per stuk: € 71,85 Leverbaar in 1 week	ODP20-250 Prijs per stuk: € 73,43 Leverbaar in 1 week	ODP25-250 Prijs per stuk: € 81,76 Leverbaar in 1 week
320 mm	ODP16-320 Prijs per stuk: € 74,85 Levertijd op aanvraag	ODP20-320 Prijs per stuk: € 77,42 Leverbaar in 1 week	ODP25-320 Prijs per stuk: € 88,31 Leverbaar in 1 week
400 mm	ODP16-400 Prijs per stuk: € 80,99 Levertijd op aanvraag	ODP20-400 Prijs per stuk: € 91,08 Levertijd op aanvraag	ODP25-400 Prijs per stuk: € 108,37 Levertijd op aanvraag
500 mm	ODP16-500 Prijs per stuk: € 90,87 Levertijd op aanvraag	ODP20-500 Prijs per stuk: € 100,08 Levertijd op aanvraag	ODP25-500 Prijs per stuk: € 122,07 Levertijd op aanvraag
600 mm	ODP16-600 Prijs per stuk: € 97,43 Levertijd op aanvraag	ODP20-600 Prijs per stuk: € 110,73 Levertijd op aanvraag	ODP25-600 Prijs per stuk: € 126,85 Levertijd op aanvraag
700 mm	ODP16-700 Prijs per stuk: € 106,99 Levertijd op aanvraag	ODP20-700 Prijs per stuk: € 120,12 Levertijd op aanvraag	ODP25-700 Prijs per stuk: € 146,54 Levertijd op aanvraag
800 mm	ODP16-800 Prijs per stuk: € 112,88 Levertijd op aanvraag	ODP20-800 Prijs per stuk: € 129,08 Levertijd op aanvraag	ODP25-800 Prijs per stuk: € 158,47 Levertijd op aanvraag
900 mm	ODP16-900 Prijs per stuk: € 120,49 Levertijd op aanvraag	ODP20-900 Prijs per stuk: € 137,74 Levertijd op aanvraag	ODP25-900 Prijs per stuk: € 169,66 Levertijd op aanvraag
1000 mm	ODP16-1000 Prijs per stuk: € 129,18 Levertijd op aanvraag	ODP20-1000 Prijs per stuk: € 147,23 Levertijd op aanvraag	ODP25-1000 Prijs per stuk: € 181,94 Levertijd op aanvraag
