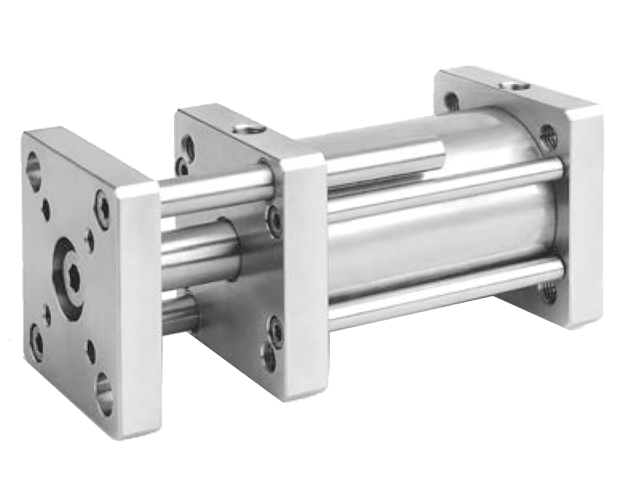

Ø20-Ø100 XDMA ISO 21287 RVS met flens dubbelwerkend anti-rotatie + magneet

Ø20-Ø100 XDMA ISO 21287 RVS met flens dubbelwerkend anti-rotatie + magneet

Anti-rotatie voorkomt rotatie van de stang

Wanneer de stang van uw cilinder niet mag verdraaien bieden de cilinders met anti-rotatie functionaliteit uitkomst. Anti-rotatie voorkomt rotatie van de stang door belasting die op de cilinder wordt uitgeoefend.

Deze cilinders zijn vervaardigd uit RVS en hebben PU-afdichtingen voor een extreem lange standtijd. Bovendien hebben ze een magneet voor positiebepaling.

Vanwege de ISO-norm zijn deze cilinders ook internationaal functioneel uitwisselbaar met andere leveranciers. Dankzij de ISO 21287 norm zijn alle toebehoren van de ISO 21287 cilinders ook op deze korte slag cilinders te monteren.

Zit uw cilinder er niet bij?

Kunt u niet vinden wat u zoekt of heeft u vragen over de cilinders? Neem contact op met één van onze technisch speciallisten. Zij helpen u graag verder.

Contact met een technisch specialist

Materiaal

Ø20-25 mm	RVS 316
Ø32-100 mm	RVS 304

Opbouw artikelnummer

Aan de opbouw van het artikelnummer kunt u opmaken welke functies de cilinder bevat. De dikgedrukte functies zijn op de XDM-binnendraad cilinder beschikbaar.

Serie

Versie

Ø in mm

Slaglengtes in mm

X = RVS ronde buis met trekstangen

S = enkelwerkend normaal in

SE = enkelwerkend normaal uit

D = dubbelwerkend

M = met magneet

[slaglengte]M = buitendraad

A = anti-rotatie

20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160 - 200

10 - 25 - 50 - 75 - 100 - 125 - 160 - 200 - 250 - 300 - 350 - 400

Algemene specificaties

Maximale werkdruk: 10 bar
Maximale werktemperatuur: 80 °C (bij droge lucht)

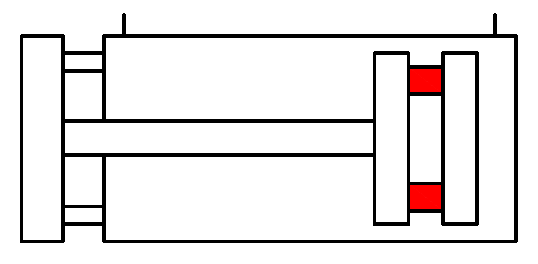

Dubbelwerkend
Met magneet
Met anti-rotatie functionaliteit

Overzicht specificaties

Filters

Resultaten na toepassen filter: Alle

	Ø 20 mm	Ø 25 mm	Ø 32 mm	Ø 40 mm	Ø 50 mm	Ø 63 mm	Ø 80 mm	Ø 100 mm

10 mm	XDMA020-010 Prijs per stuk: € 355,42 Levertijd op aanvraag	XDMA025-010 Prijs per stuk: € 386,31 Levertijd op aanvraag	XDMA032-010 Prijs per stuk: € 433,05 Levertijd op aanvraag	XDMA040-010 Prijs per stuk: € 494,57 Levertijd op aanvraag	XDMA050-010 Prijs per stuk: € 548,96 Levertijd op aanvraag	XDMA063-010 Prijs per stuk: € 680,98 Levertijd op aanvraag	XDMA080-010 Prijs per stuk: € 908,98 Levertijd op aanvraag	XDMA100-010 Prijs per stuk: € 1.151,54 Levertijd op aanvraag
25 mm	XDMA020-025 Prijs per stuk: € 363,85 Levertijd op aanvraag	XDMA025-025 Prijs per stuk: € 395,26 Levertijd op aanvraag	XDMA032-025 Prijs per stuk: € 442,74 Levertijd op aanvraag	XDMA040-025 Prijs per stuk: € 505,04 Levertijd op aanvraag	XDMA050-025 Prijs per stuk: € 560,45 Levertijd op aanvraag	XDMA063-025 Prijs per stuk: € 695,26 Levertijd op aanvraag	XDMA080-025 Prijs per stuk: € 928,13 Levertijd op aanvraag	XDMA100-025 Prijs per stuk: € 1.174,53 Levertijd op aanvraag
50 mm	XDMA020-050 Prijs per stuk: € 377,89 Levertijd op aanvraag	XDMA025-050 Prijs per stuk: € 409,80 Levertijd op aanvraag	XDMA032-050 Prijs per stuk: € 459,09 Levertijd op aanvraag	XDMA040-050 Prijs per stuk: € 522,16 Levertijd op aanvraag	XDMA050-050 Prijs per stuk: € 579,60 Levertijd op aanvraag	XDMA063-050 Prijs per stuk: € 718,76 Levertijd op aanvraag	XDMA080-050 Prijs per stuk: € 960,05 Levertijd op aanvraag	XDMA100-050 Prijs per stuk: € 1.212,83 Levertijd op aanvraag
75 mm	XDMA020-075 Prijs per stuk: € 391,94 Levertijd op aanvraag	XDMA025-075 Prijs per stuk: € 382,15 Levertijd op aanvraag	XDMA032-075 Prijs per stuk: € 475,43 Levertijd op aanvraag	XDMA040-075 Prijs per stuk: € 539,51 Levertijd op aanvraag	XDMA050-075 Prijs per stuk: € 598,75 Levertijd op aanvraag	XDMA063-075 Prijs per stuk: € 742,50 Levertijd op aanvraag	XDMA080-075 Prijs per stuk: € 991,96 Levertijd op aanvraag	XDMA100-075 Prijs per stuk: € 1.251,12 Levertijd op aanvraag
100 mm	XDMA020-100 Prijs per stuk: € 405,97 Levertijd op aanvraag	XDMA025-100 Prijs per stuk: € 439,17 Levertijd op aanvraag	XDMA032-100 Prijs per stuk: € 491,52 Levertijd op aanvraag	XDMA040-100 Prijs per stuk: € 556,62 Levertijd op aanvraag	XDMA050-100 Prijs per stuk: € 617,91 Levertijd op aanvraag	XDMA063-100 Prijs per stuk: € 766,00 Levertijd op aanvraag	XDMA080-100 Prijs per stuk: € 1.023,88 Levertijd op aanvraag	XDMA100-100 Prijs per stuk: € 1.289,43 Levertijd op aanvraag
125 mm	XDMA020-125 Prijs per stuk: € 420,02 Levertijd op aanvraag	XDMA025-125 Prijs per stuk: € 453,97 Levertijd op aanvraag	XDMA032-125 Prijs per stuk: € 507,86 Levertijd op aanvraag	XDMA040-125 Prijs per stuk: € 573,99 Levertijd op aanvraag	XDMA050-125 Prijs per stuk: € 637,06 Levertijd op aanvraag	XDMA063-125 Prijs per stuk: € 789,74 Levertijd op aanvraag	XDMA080-125 Prijs per stuk: € 1.055,80 Levertijd op aanvraag	XDMA100-125 Prijs per stuk: € 1.327,73 Levertijd op aanvraag
160 mm	XDMA020-160 Prijs per stuk: € 439,69 Levertijd op aanvraag	XDMA025-160 Prijs per stuk: € 474,41 Levertijd op aanvraag	XDMA032-160 Prijs per stuk: € 530,58 Levertijd op aanvraag	XDMA040-160 Prijs per stuk: € 597,98 Levertijd op aanvraag	XDMA050-160 Prijs per stuk: € 663,86 Levertijd op aanvraag	XDMA063-160 Prijs per stuk: € 822,68 Levertijd op aanvraag	XDMA080-160 Prijs per stuk: € 1.100,48 Levertijd op aanvraag	XDMA100-160 Prijs per stuk: € 1.381,34 Levertijd op aanvraag
200 mm	XDMA020-200 Prijs per stuk: € 462,16 Levertijd op aanvraag	XDMA025-200 Prijs per stuk: € 497,89 Levertijd op aanvraag	XDMA032-200 Prijs per stuk: € 556,62 Levertijd op aanvraag	XDMA040-200 Prijs per stuk: € 625,57 Levertijd op aanvraag	XDMA050-200 Prijs per stuk: € 694,50 Levertijd op aanvraag	XDMA063-200 Prijs per stuk: € 860,47 Levertijd op aanvraag	XDMA080-200 Prijs per stuk: € 1.151,54 Levertijd op aanvraag	XDMA100-200 Prijs per stuk: € 1.442,63 Levertijd op aanvraag
250 mm	XDMA020-250 Prijs per stuk: € 490,23 Levertijd op aanvraag	XDMA025-250 Prijs per stuk: € 527,26 Levertijd op aanvraag	XDMA032-250 Prijs per stuk: € 589,31 Levertijd op aanvraag	XDMA040-250 Prijs per stuk: € 660,03 Levertijd op aanvraag	XDMA050-250 Prijs per stuk: € 732,81 Levertijd op aanvraag	XDMA063-250 Prijs per stuk: € 907,71 Levertijd op aanvraag	XDMA080-250 Prijs per stuk: € 1.215,38 Levertijd op aanvraag	XDMA100-250 Prijs per stuk: € 1.519,23 Levertijd op aanvraag
300 mm	XDMA020-300 Prijs per stuk: € 518,33 Levertijd op aanvraag	XDMA025-300 Prijs per stuk: € 556,62 Levertijd op aanvraag	XDMA032-300 Prijs per stuk: € 621,74 Levertijd op aanvraag	XDMA040-300 Prijs per stuk: € 694,50 Levertijd op aanvraag	XDMA050-300 Prijs per stuk: € 771,10 Levertijd op aanvraag	XDMA063-300 Prijs per stuk: € 954,93 Levertijd op aanvraag	XDMA080-300 Prijs per stuk: € 1.279,21 Levertijd op aanvraag	XDMA100-300 Prijs per stuk: € 1.595,82 Levertijd op aanvraag
350 mm			XDMA032-350 Prijs per stuk: € 654,41 Levertijd op aanvraag	XDMA040-350 Prijs per stuk: € 728,98 Levertijd op aanvraag	XDMA050-350 Prijs per stuk: € 809,40 Levertijd op aanvraag	XDMA063-350 Prijs per stuk: € 1.002,17 Levertijd op aanvraag	XDMA080-350 Prijs per stuk: € 1.343,04 Levertijd op aanvraag	XDMA100-350 Prijs per stuk: € 1.672,42 Levertijd op aanvraag
400 mm			XDMA032-400 Prijs per stuk: € 686,84 Levertijd op aanvraag	XDMA040-400 Prijs per stuk: € 763,44 Levertijd op aanvraag	XDMA050-400 Prijs per stuk: € 847,71 Levertijd op aanvraag	XDMA063-400 Prijs per stuk: € 1.049,41 Levertijd op aanvraag	XDMA080-400 Prijs per stuk: € 1.406,87 Levertijd op aanvraag	XDMA100-400 Prijs per stuk: € 1.749,03 Levertijd op aanvraag
