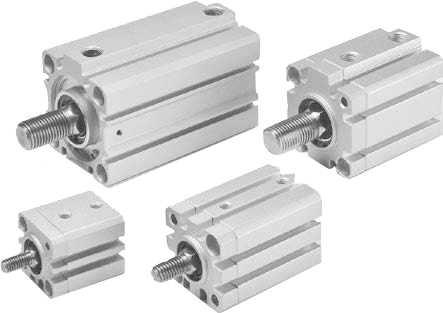

Ø12-Ø40 Ultracompacte korte slag cilinder met anti-rotatie

Welkom op de Q Plus Website. Wij maken gebruik van cookies om uw ervaring beter te maken. Om te kunnen voldoen aan de cookie wetgeving vragen we uw toestemming om cookies te plaatsen. Meer informatie.

Specificaties

Dubbelwerkend/enkelwerkend	Dubbelwerkend
∅ (mm)	12	16	20	25	32	40
Draadmaat	M5×0.8				Rc1/8
Medium	Lucht
Drukbereik	0.07~1 MPa		0.05~1 MPa
Omgevingstemperatuur	-5°C~+60°C (Geen bevriezing)
Snelheidsbereik	50~500 mm/sec
Preciesie anti-rotatie stang	±1°	±0.7°		±0.5°
Toelaaatbaar rotatiekoppel (kgf-cm)	0.4	2	2.5		4.5
Sensor switch	RCE, RCE1, RDEP

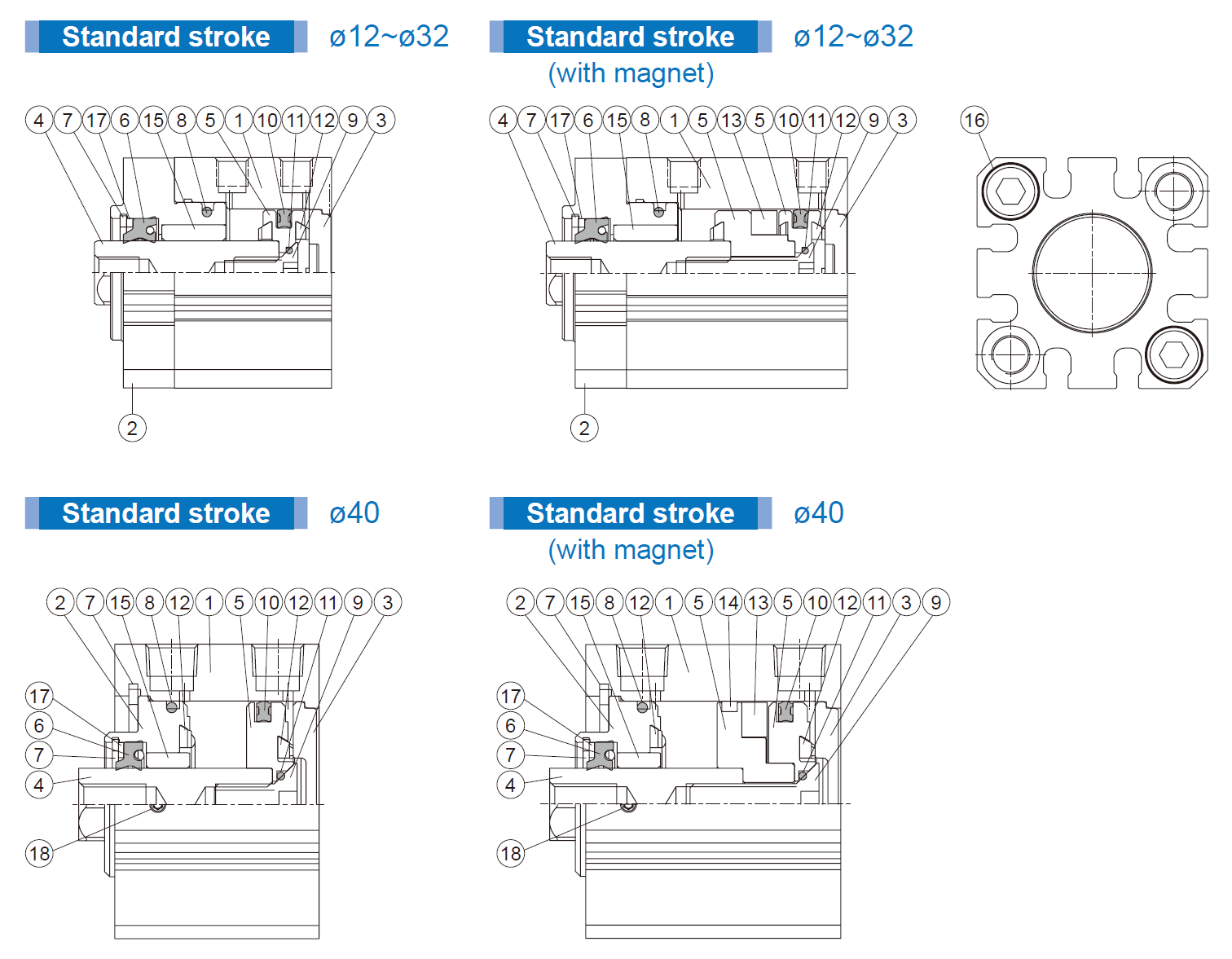

Materialen

Standaard slag

Nr.	Onderdeel	Materiaal			Toevoeging
1	Body	Aluminum legering			Hard geanodiseerd
2	Stang kap	Aluminum legering			Geanodiseerd
3	Eindkap	Aluminum legering			Geanodiseerd
4	Zuigerstang	RVS
5	Zuiger	Aluminum legering			ø12~32 Geanodiseerd
6	Stang pakking	NBR
7	Borgring	Verenstaal
8	Afdekring	NBR
9	Zuigerbout	RVS		SCM
10	Zuiger pakking	NBR
11	Zuiger pakking	NBR
12	Demping pakking	NBR
13	Magneetring	Magneet
14	Slijtagering	–	Teflon
15	Bus	Lagerlegering
16	Bout	Koolstofstaal		–
17	Sluitring	Koolstofstaal
18	Stelschroef	–

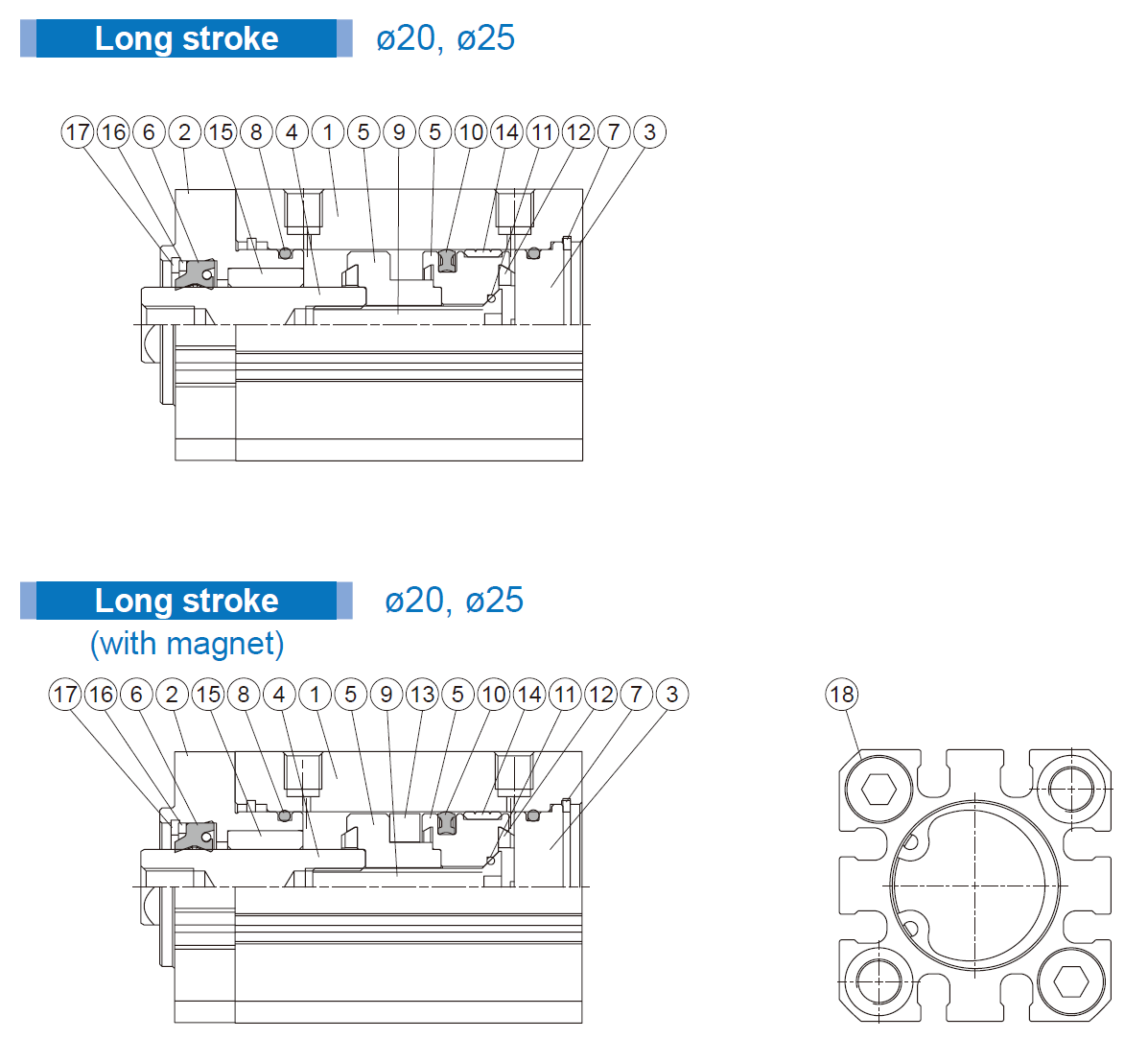

Lange slag

Nr.	Onderdeel	Materiaal	Toevoeging
1	Body	Aluminum legering	Hard geanodiseerd
2	Stang kap	Aluminum legering	Geanodiseerd
3	Eindkap	Aluminum legering	Geanodiseerd
4	Zuigerstang	RVS
5	Zuiger	Aluminum legering	Geanodiseerd
6	Stang pakking	NBR
7	Borgring	RVS
8	Afdekring	NBR
9	Zuigerbout	RVS
10	Zuiger pakking	NBR
11	Zuiger pakking	NBR
12	Demping pakking	NBR
13	Magneetring	Magneet
14	Slijtagering	Teflon
15	Bus	Lagerlegering
16	Sluitring	Koolstofstaal
17	Borgring	RVS
18	Bout	Koolstofstaal

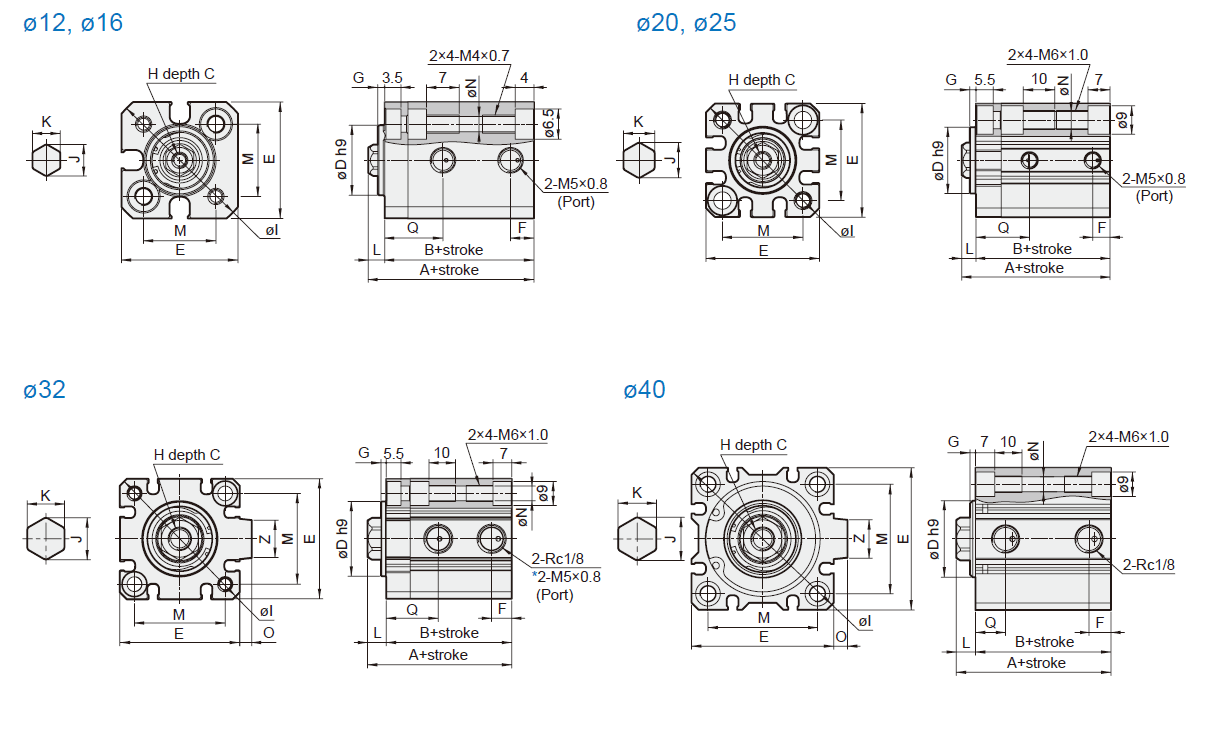

Afmetingen

∅ (mm)	Standaard slag							Lange slag				C	D		E	F	G	H	I	J	K	L	M	N	O	Q	Z
	Slagbereik	Zonder magneet			Met magneet			Slagbereik	A	B	F
	Slagbereik	A	B	F	A	B	F	Slagbereik	A	B	F
12	5~30	25.5	22	–	30.5	27	–	–	–	–	–	6	15	0 -0.043	25	5	1.5	M3×0.5	32	6.74	6	3.5	15.5	3.5	–	12.5	–
16	5~30	27	23.5	–	32	28.5	–	–	–	–	–	8	19	0 -0.052	29	5	1.5	M4×0.7	38	8.96	8	3.5	20	3.5	–	14	–
20	5~50	32	27.5	5.5	42	37.5	5.5	51~100	53.5	49	9	7	21	0 -0.052	36	–	2	M5×0.8	47	11.24	10	4.5	25.5	5.5	–	17	–
25	5~50	35.5	30.5	5.5	45.5	40.5	5.5	51~100	57	52	11	12	22	0 -0.052	40	–	2	M6×1.0	52	13.52	12	5	28	5.5	–	19	–
32	5~50	39	32	–	49	42	–	–	–	–	–	13	28	0 -0.052	45	7.5*	2	M8×1.25	60	15.76	14	7	34	5.5	4.5	19.5*	14
32	51~100	49	42	–	49	42	–	–	–	–	–	13	28	0 -0.052	45	7.5*	2	M8×1.25	60	15.76	14	7	34	5.5	4.5	19.5*	14
40	5~50	36.5	29.5	–	46.5	39.5	–	–	–	–	–	13	28	0 -0.052	52	8	2	M8×1.25	70	15.76	14	7	40	5.5	5	11	14
40	51~100	46.5	39.5	–	46.5	39.5	–	–	–	–	–	13	28	0 -0.052	52	8	2	M8×1.25	70	15.76	14	7	40	5.5	5	11	14
