Ø10-Ø40 Zuigerstangloze cilinder met magnetische koppeling

Deze cilinders hebben een RVS buis met aluminium eindkappen en een magnetisch gekoppelde meenemer. Dit model is tevens met geleide frames beschikbaar.
In tegenstelling tot de meeste mechanisch gekoppelde zuigerstangloze cilinders hebben deze modellen een lekvrije meenemer.

Wat de cilinders van deze modellen uniek maken iis het zeer laag eigen gewicht en de zeer compacte inbouwlengte ten opzichte van de slaglengte.

Let op, niet al deze cilinders zijn geschikt voor gebruik met positiesensoren.

Deze cilinders hebben een snelheidsbereik van 50mm/sec. - 500 mm/sec.

Dit product heeft Q Plus niet op voorraad, echter zijn korte levertijden en maatwerk zeker mogelijk. Vraag naar de mogelijkheden voor uw werksituatie.

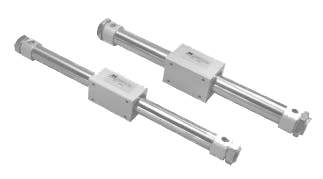

Model MCRPM

  • Diameters Ø10 – Ø40mm.
  • Beschikbaar met mechanische en pneumatische eindslagdemping.
  • POM glijlagers op de zuiger en magnetisch gekoppelde meenemer.
  • Speciaal vet voor langzame slagbewegingen.
  • Alleen voor overbrengen van axiale krachten, geen momentopname mogelijk.
  • STEP-files op aanvraag.

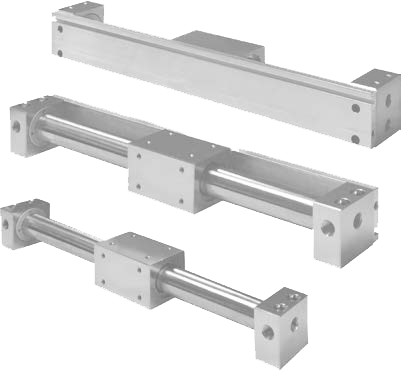

Model MCRPMD

Magnetische koppeling en montageframe

  • Diameters Ø10 – Ø32mm.
  • Geschikt voor het opnemen van kleine momenten bij een kleine hoekspeling.
  • POM glijlagers op de zuiger en magnetisch gekoppelde meenemer.
  • Montageframe voor de montage van reedswitches.
  • Beschikbaar met mechanische en pneumatische eindslagdemping.
  • Poorten ook van één zijde aan te sluiten.

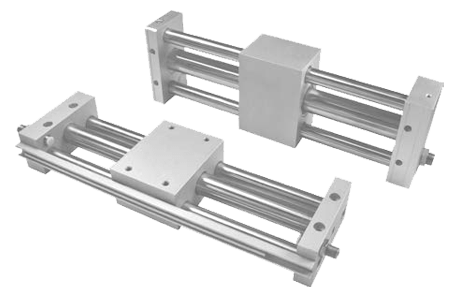

Model MCRPMS

Magnetisch gekoppeld en met montageframe

  • Diameters Ø10 – Ø25mm.
  • POM glijlagers op de zuiger en magnetisch gekoppelde meenemer.
  • Geschikt voor de montage van een aanslagbout voor slaginstelling en/of schokdemper voor energieopname.
  • Magnetische positie opvragen mogelijk met geleide strip voor reedsensor.
  • Poorten ook van één zijde aan te sluiten.
  • Constructie met geleide stangen voor het opnemen van belastingen en draaimomenten.
  • Zeer geschikt voor het opnemen van grotere momenten langs de bewegingsas.
