Drukregelaar met of zonder filter
Deze drukregelaars zijn verkrijgbaar met en zonder filter-waterafscheider.
Onderstaand vindt u de drukregelaars met als standaard regelbereik 0.5 – 8 bar. Deze zijn standaard voorzien van een manometer met bijpassende schaalverdeling.
Alle drukregelaars zijn ook verkrijgbaar in alternatieve uitgaande drukbereiken van 1, 2, 4, 10 of 16 bar
Houd bij het selecteren rekening met het kleinste drukbereik dat bij uw toepassing past zodat u de druk nauwkeurig kunt instellen.
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|
Drukregelaar
|
||||||
Filter/drukregelaar 5µ
|
||||||
Filter/drukregelaar 5µ met vlotter
|
Drukregelaar met of zonder filter | Toebehoren
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|
Vervangingsfilter 5µ
|
||||||
Montagemoer
|
||||||
Beker met autodrain
|
||||||
Filterhouder
|
Voorfilter, ultrafijnfilter en actiefkoolfilter
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|

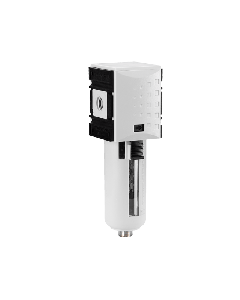

Voorfilter 0,3µ
|
||||||

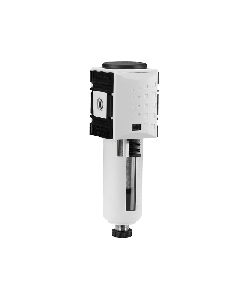

Ultrafijnfilter 0,01µ
|
||||||
Actiefkoolfilter
|
Voorfilter, ultrafijnfilter en actiefkoolfilter | Toebehoren
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|
Vervangingsfilter 0,3µ
|
||||||
Vervangingsfilter 0,01µ
|
||||||
Vervangingsfilter actief kool
|
||||||
Drukverschilindicator
|
Filter/waterafscheider 5µ
Al onze filter-waterafscheiders en drukregelaar/filter-waterafscheiders hebben een ingebouwde centrifugaal druppelafscheider en een gesinterd kunststoffilter. Er is ook standaard een halfautomatische condensaftap geïnstalleerd, welke opent als de primaire druk onder 1,5 bar komt. Deze aftap is te blokkeren door de moer onderaan het reservoir dicht te draaien (niet aanbevolen).
Wij raden deze halfautomaat af bij persluchtsystemen waar de druk niet zeer regelmatig wordt afgeschakeld. Kies dan voor een filter-waterafscheider met vlotter. Deze voert de condens automatisch af wanneer de bowl vol is. Tevens zit er een 1/8" BSPP schroefdraad onderaan de vlotter zodat u het condens met een slang kan afvoeren.\
Alle filterelementen hebben een 5µm filterfijnheid en zijn voor pneumatiek applicaties geschikt. Tip: Vervang de elementen met regelmaat voor de beste filterprestatie met laag drukverlies.
Losse condensafvoeren beschikbaar
Er zijn ook losse condensafvoeren met bovenliggende aansluiting verkrijgbaar. Hiermee verwijdert u automatisch het condensvocht uit uw persluchtsysteem via een zakleiding.
Let op: U mag alleen olievrije condens in het riool afvoeren. Een olie-waterscheider helpt u daarbij.
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|
Filter 5µ
|
||||||

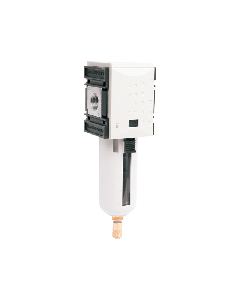

Filter 5µ met vlotter
|
||||||
|
Vervangingsfilter 5µ
|
Olievernevelaar
Fabrieken voorzien gereedschappen en pneumatische componenten voor hun gehele levensduur van smering. Toch kan het zijn dat u extra moet smeren. Denk aan luchtmotoren en zwaar belaste cilinders.
Wanneer u olie in de perslucht vernevelt, smeert u de componenten, maar u spoelt ook de fabriekssmering uit. Zorg er daarom voor dat de aanvoer van olie naar de componenten gegarandeerd is.
Tip: vernevel de olie zo dicht mogelijk bij de componenten die u wilt smeren, zodat de olie nog als nevel in de lucht zit en niet als druppels in de slang.
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|

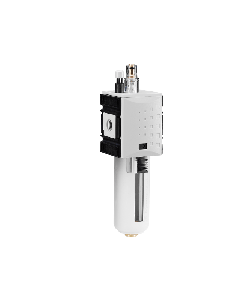

Olievernevelaar
|
||||||

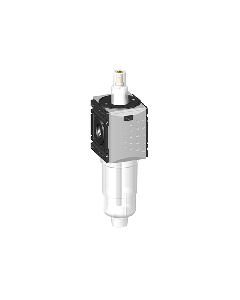

Micro olievernevelaar
|
||||||
2 liter olie
|
Afsluiters, slow start, T-verdeler en terugslagklep
Volgens de machinerichtlijn moet u het onderhoud aan een pneumatieksysteem drukloos uitvoeren. Bovendien moet u voorkomen dat er onverwacht, onbedoeld of voortijdig druk op het systeem gezet wordt door niet geautoriseerd personeel. Deze afsluiters dragen dan ook bij aan een veilige werkomgeving.
Let op: Vanwege de CE-keur moet iedere machine minimaal 1 zelfontluchtende (3/2) afsluiter hebben.
Als er een risico is op beknelling of beschadiging door het te snel in beweging komen van cilinders heeft u een slow-start nodig.
Wanneer u de perslucht aftakt met verschillende drukken of gesmeerde en ongesmeerde lucht kiest u voor verdeelblokken. De modellen met terugslagklep voorkomen dat de perslucht terugstroomt.
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|

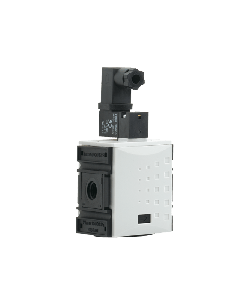

Hoofdafsluiter | 3/2 NC | 24 VDC
|
||||||
Hoofdafsluiter | 3/2 NC | 230 VAC
|
||||||
Hoofdafsluiter | 3/2 NC | Pneumatisch
|
||||||

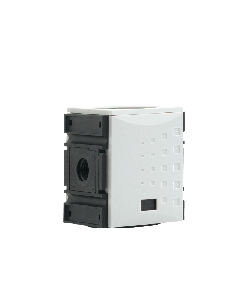

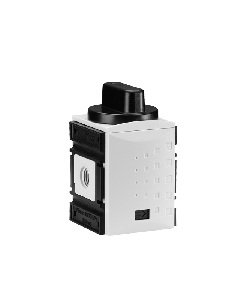

Hoofdafsluiter | 3/2 | Handmatig
|
||||||

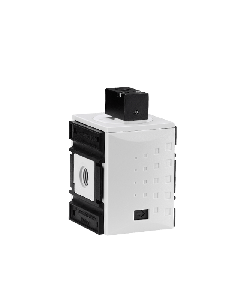

Slow start ventiel
|
||||||
T-verdeler | 0-16 bar
|
||||||

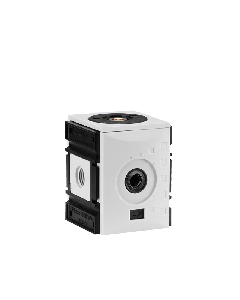

Verdeler met terugslagklep | 0-16 bar
|
Montagedelen
Verschillende conditioneringsunits met dezelfdebouwgrootte kunt u snel met elkaar verbinden met polyamide (PA) koppelstukken. U plaatst een afdichting in de groef van de unit, plaatst de volgende unit er tegen aan en schroeft de twee koppelstukken over de zijkanten samen, waardoor de units worden samen geklemd. Er zijn ook koppelstukken beschikbaar die voor wandmontage geschikt zijn.
Metalen bevestigingsbeugels en/of kunststof moeren moet u apart bestellen.
|
1/4" bouwgrootte 0
|
1/4" bouwgrootte 1
|
3/8" bouwgrootte 1
|
1/2" bouwgrootte 2
|
3/4" bouwgrootte 4
|
1" bouwgrootte 4
|
|
|
Montagemoer
|
||||||
Rechte montagebeugel
|
||||||
Haakse montagebeugel
|
||||||
Koppelset
|
||||||
Wandmontage en koppelset
|
