Persluchttank en toebehoren

Een luchttank kan dienen als buffer voor uw perslucht om te voorkomen dat uw compressor bij ieder verbruik aan zal slaan. Wanneer u een tank toevoegt aan uw systeem na het conditioneren van de lucht, voeg dan een terugslagklep toe om te voorkomen dat de lucht niet terug kan stromen in uw systeem. Een overdrukventiel op uw tank zorgt ervoor dat de tank niet zal worden overbelast.

Q Plus B.V. heeft zowel gecoate tanks als gegalvaniseerde tanks voor diverse toepassingen.


Q Plus zoekt de uitdagingen op

Voor Q Plus geldt dat moeilijke opgaven niet uit de weg worden gegaan, maar juist een mooie uitdaging vormen. Heeft u een uitdaging liggen en komt u er niet uit? Onze technische  adviseurs staan voor u klaar.

Daarnaast heeft Q Plus B.V. flexibele slangen en bypass sets beschikbaar als aanvulling hierop.

Persluchttank gecoat

Een buffertank zorgt ervoor dat de gecomprimeerde lucht kan worden opgeslagen alvorens deze gebruikt wordt in het systeem. Door een buffertank toe te passen zal uw compressor langer nodig hebben om het persluchtsysteem op druk te brengen, hierdoor zal de compressor minder vaak kort aan gaan, dit komt ten goede aan de levensduur van de compressor. Tevens zal een buffertank ervoor zorgen dat er bij korte piekvraag van perslucht geen grotere compressor geplaatst hoeft te worden. De piekafname zal worden opgevangen door de inhoud van de buffertank, waarna de compressor de buffer weer zal vullen.

Een buffertank wordt ook vaak ingezet als eerste condens afscheider. Doordat de gecomprimeerde lucht zal afkoelen in de tank, zal het hier zijn eerste condens afscheiden en verzamelen. Daarom is het belangrijk om ten alle tijden een condensaftap-mogelijkheid te plaatsen aan de onderzijde van de tank.

Inhoud op basis van aantal liter (linkerzijde tabel). Druk op basis van maximaal aantal bar (bovenzije tabel).

Maximaal 11 bar
Maximaal 16 bar
10L
Prijs per stuk:
€ 102,58
Beschikbaar
24L
Prijs per stuk:
€ 123,51
Beschikbaar
50L
Prijs per stuk:
€ 182,13
Niet op voorraad
270L
Prijs per stuk:
€ 772,82
Beschikbaar
500L
Prijs per stuk:
€ 1.019,34
Beschikbaar
Prijs per stuk:
€ 1.310,86
Niet op voorraad

Persluchttank gegalvaniseerd

Inhoud op basis van aantal liter (linkerzijde tabel). Druk op basis van maximaal aantal bar (bovenzije tabel).

Maximaal 11 bar
Maximaal 16 bar
270L
Prijs per stuk:
€ 899,99
Beschikbaar
Prijs per stuk:
€ 1.486,94
Niet op voorraad
500L
Prijs per stuk:
€ 1.389,12
Beschikbaar
Prijs per stuk:
€ 2.034,76
Beschikbaar
900L
Prijs per stuk:
€ 2.484,76
Niet op voorraad

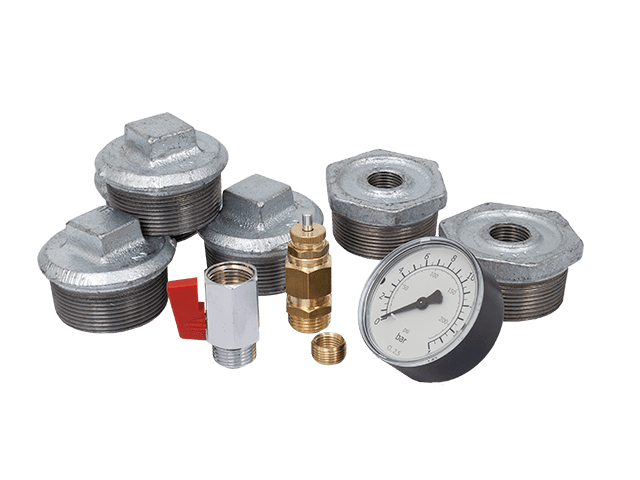

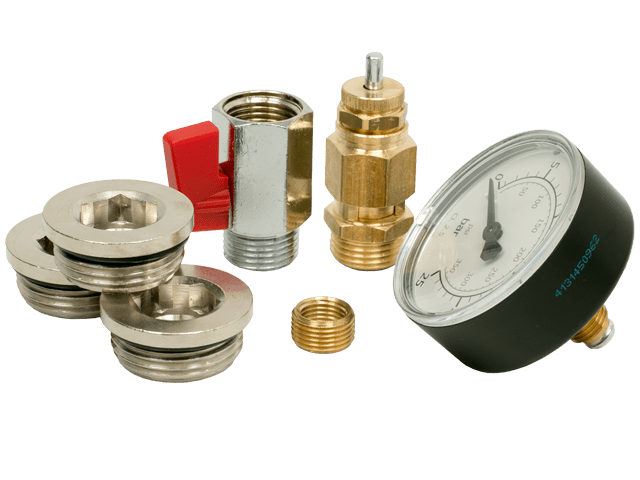

Appendageset

Om de tank op een eenvoudige manier te kunnen installeren zijn er voor ieder type tank appendagesets samengesteld. De selectie dient te worden gemaakt op basis van tankvolume en maximale druk toelaatbaar op de tank.

Een appendageset bestaat standaard uit:

  • Afblindpluggen
  • Manometer
  • Overdrukventiel (max 4.750 l/min)
  • Aftapkraan
  • Verloopfittingen.

Standaard blijven er 2 poorten open waaraan leidingwerk of slangen kan worden gemonteerd. (1" – 270L | 2" – 500L | 1 1/2" – 900L).

Passend bij inhoud aantal liters tank (bovenzijde tabel). Druk op basis van maximaal aantal bar tank (linkerzijde tabel).

LET OP! De getoonde afbeelding wordt slechts ter illustratie gebruikt en kan afwijken van het eindproduct

270L
500L
900L
Maximaal 11 bar
Prijs per stuk:
€ 77,50
Beschikbaar
Prijs per stuk:
€ 77,50
Niet op voorraad
Maximaal 16 bar
Prijs per stuk:
€ 77,50
Niet op voorraad
Prijs per stuk:
€ 77,50
Beschikbaar

Slangenset recht

Set compressorslang à 1,5 meter met rechte aansluiting

Om de compressor te kunnen verbinden met de persluchtdroger of persluchttank wordt geadviseerd om te werken met niet-starre verbindingen. Afhankelijk van de bouwsituatie kan gebruik worden gemaakt van haakse en rechte aansluitingen. In alle gevallen voorzien van een JIC-wartel voor een bedrijfszekere afdichting. De toegepaste persluchtslang is vervaardigd uit een uiterst resistent NBR/PVC met een maximale werkdruk van 25 bar (20°C). De maximale bedrijfstemperatuur is 70°C. De standaard lengte bedraagd 1.5 meter; andere lengten zijn op aanvraag leverbaar.

Compressor slang 19x28mm à 1,5 meter
Compressor slang 25x36mm à 1,5 meter
19 mm
Prijs per stuk:
€ 84,58
Beschikbaar
25 mm
Prijs per stuk:
€ 145,88
Beschikbaar

Slangenset haaks

Set compressorslang à 1,5 meter met rechte aansluiting

Om de compressor te kunnen verbinden met de persluchtdroger of persluchttank wordt geadviseerd om te werken met niet-starre verbindingen. Afhankelijk van de bouwsituatie kan gebruik worden gemaakt van haakse en rechte aansluitingen. In alle gevallen voorzien van een JIC-wartel voor een bedrijfszekere afdichting. De toegepaste persluchtslang is vervaardigd uit een uiterst resistent NBR/PVC met een maximale werkdruk van 25 bar (20°C). De maximale bedrijfstemperatuur is 70°C. De standaard lengte bedraagd 1.5 meter; andere lengten zijn op aanvraag leverbaar.

Compressor slang 19x28mm à 1,5 meter
Compressor slang 25x36mm à 1,5 meter
19 mm
Prijs per stuk:
€ 99,83
Beschikbaar
25 mm
Prijs per stuk:
€ 168,48
Beschikbaar

Aansluitfittingen slangenset

Diverse aansluitfittingen met BSPP draad

Deze fittingen zijn uitermate geschikt om de compressorslang te verbinden met een BSP-binnendraad. Door de JIC-draad wordt een bedrijfszekere afdichting gerealiseerd tussen de slang en de fitting. De aansluitfitting dient geselecteerd te worden op basis van de slangdiameter en aansluitmaat van de compressor, droger of tank. Indien gewenst zijn er verbindingsnippels beschikbaar om 2 slangen aan elkaar te verbinden.

1/2" BSPP
3/4" BSPP
1" BSPP
1.1/4" BSPP
19 mm
Prijs per stuk:
€ 20,52
Beschikbaar
Prijs per stuk:
€ 24,42
Beschikbaar
Prijs per stuk:
€ 37,09
Beschikbaar
25 mm
Prijs per stuk:
€ 23,22
Beschikbaar
Prijs per stuk:
€ 37,09
Beschikbaar
Prijs per stuk:
€ 66,49
Beschikbaar

JIC/JIC Verbindingsnippel

Diverse verbindingsnippels met BSPP draad

3/4" BSPP
1" BSPP
19 mm
Prijs per stuk:
€ 13,52
Beschikbaar
25 mm
Prijs per stuk:
€ 22,96
Beschikbaar

Verloopfittingen slang-tank

Diverse verloopfittingen met BSPP draad

Onderstaande fittingen zijn bedoeld om een verloop te kunnen maken tussen een grotere draadmaat op de tank en de aanlsluitfittingen van de slang.

3/4" BSPP
1" BSPP
270L
Prijs per stuk:
€ 3,43
Niet op voorraad
500L
Prijs per stuk:
€ 16,41
Niet op voorraad
Prijs per stuk:
€ 13,45
Niet op voorraad
900L
Prijs per stuk:
€ 9,11
Niet op voorraad
Prijs per stuk:
€ 6,06
Niet op voorraad

Aansluitfitting t.b.v. fitwerk (anders dan slang)

Diverse aansluitfittingen t.b.v. fitwerk met BSPP of BSPT draad

In het geval het gewenst is een starre verbinding op te zetten vanuit bijvoorbeeld een droger of buffertank is het wenselijk dat deze gemonteerd kunnen worden middels een 3-delige koppeling.

Knie binnen - buiten BSPT
Verloop binnen-binnen
BSPP
Knie binnen - binnen BSPT
Driedelige koppeling BSPT
3/4"
Prijs per stuk:
€ 8,37
Beschikbaar
Prijs per stuk:
€ 6,09
Beschikbaar
Prijs per stuk:
€ 8,37
Beschikbaar
Prijs per stuk:
€ 19,95
Beschikbaar
1"
Prijs per stuk:
€ 13,56
Beschikbaar
Prijs per stuk:
€ 13,29
Beschikbaar
Prijs per stuk:
€ 13,56
Beschikbaar
Prijs per stuk:
€ 31,90
Beschikbaar
