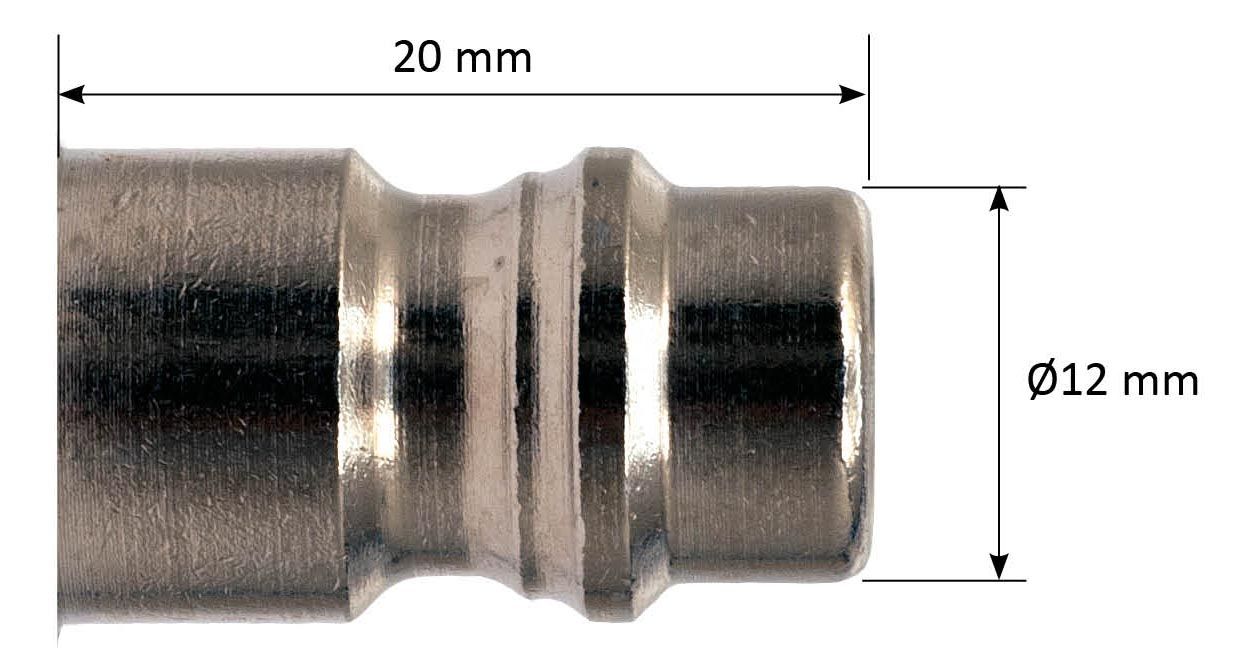

Ademluchtkoppeling ESI1A DN7.4 Kort profiel

Algemene specificaties

  • Met één hand aan te koppelen.
  • Ontkoppelen: Uit veiligheid betreft dit een handeling waarbij met één hand de insteeknippel eerst in de koppeling gedrukt moet worden voor de huls van de snelkoppeling naar achter geschoven kan worden en men kan ontkoppelen.
  • NBR Afdichtingen (alternatieven op aanvraag mogelijk)
  • Vernikkeld Messing 58
  • Hoge doorstroming bij lage drukval dankzij gepatenteerde Lüdecke Optiflow-ventieltechniek
  • Enkelzijdige afsluiting, varianten met open doorlaat of dubbelzijdige afsluiting op aanvraag beschikbaar
  • Conform DIN EN 14594 en DIN EN 14593

Koppelen

Steek de insteeknippel in de snelkoppeling.

Druk de insteeknippel aan tot hij vastzit.

Ontkoppelen

Druk de insteeknippel aan, terwijl u met uw andere hand de huls van de koppeling naar achteren schuift.

Technische specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat DN 7.4
Schroefdraad ISO 228/DIN EN 10226
Flow 1.800 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening Twee handen schuifhulsbediening
Media Ademlucht

Algemene specificaties

  • Met één hand aan te koppelen.
  • Ontkoppelen: Uit veiligheid betreft dit een handeling waarbij met één hand de insteeknippel eerst in de koppeling gedrukt moet worden voor de huls van de snelkoppeling naar achter geschoven kan worden en men kan ontkoppelen.
  • Alternatief voor Rectus 95/96 en Cejn 342
  • NBR Afdichtingen (alternatieven op aanvraag mogelijk)
  • Vernikkeld Messing 58 (RVS 1.4305 op aanvraag)
  • Hoge doorstroming bij lage drukval dankzij gepatenteerde Lüdecke Optiflow-ventieltechniek
  • Enkelzijdige afsluiting, varianten met open doorlaat of dubbelzijdige afsluiting op aanvraag beschikbaar
  • Conform DIN EN 14594 en DIN EN 14593

Let op: deze snelkoppelingen kunnen gecombineerd worden met zowel de korte 1A-insteeknippels als de lange 2A insteeknippels.

Tweehandsbediening

Koppelen: Steek de insteeknippel in de snelkoppeling.

Koppelen: Druk de insteeknippel aan tot hij vastzit.

Ontkoppelen: Druk de insteeknippel aan, terwijl u met uw andere hand de huls van de koppeling naar achteren schuift.

Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat DN 7.4
Schroefdraad ISO 228/DIN EN 10226
Flow 1.800 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening Twee handen schuifhulsbediening
Media Ademlucht

Filters

Resultaten na toepassen filter: Alle

Insteeknippel of snelkoppeling?
Aansluiting
Aansluitingsmogelijkheid
Perslucht specificatie
Alternatief voor

Snelkoppeling ESI1A DN7.4

1/4" BSPP
3/8" BSPP
1/2" BSPP
Ø 6 mm
Ø 8 mm
Ø 9 mm
Ø 10 mm
Ø 13 mm
Binnendraad
Prijs per stuk:
€ 73,52
Leverbaar in 2 weken
Prijs per stuk:
€ 73,52
Leverbaar in 2 weken
Prijs per stuk:
€ 75,59
Beschikbaar
Buitendraad
Prijs per stuk:
€ 73,52
Leverbaar in 2 weken
Prijs per stuk:
€ 73,52
Beschikbaar
Prijs per stuk:
€ 75,59
Leverbaar in 2 weken
Slangpilaar
Prijs per stuk:
€ 73,52
Leverbaar in 2 weken
Prijs per stuk:
€ 73,52
Beschikbaar
Prijs per stuk:
€ 73,96
Leverbaar in 2 weken
Prijs per stuk:
€ 76,71
Beschikbaar
Prijs per stuk:
€ 78,81
Leverbaar in 2 weken

Insteeknippel ESI1A DN7.4

1/4" BSPP
3/8" BSPP
1/2" BSPP
Ø 6 mm
Ø 8 mm
Ø 9 mm
Ø 10 mm
Ø 13 mm

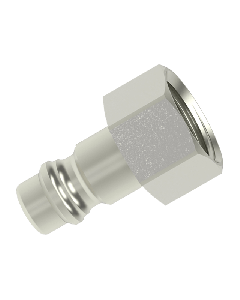

Binnendraad
Prijs per stuk:
€ 14,41
Leverbaar in 2 weken
Prijs per stuk:
€ 14,41
Leverbaar in 2 weken
Prijs per stuk:
€ 15,76
Beschikbaar

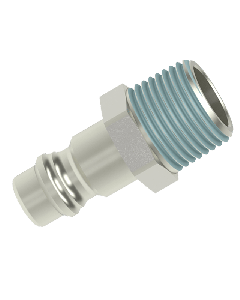

Buitendraad
Prijs per stuk:
€ 14,41
Beschikbaar
Prijs per stuk:
€ 14,41
Beschikbaar
Prijs per stuk:
€ 15,32
Beschikbaar

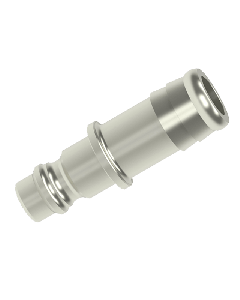

Slangpilaar
Prijs per stuk:
€ 9,97
Leverbaar in 2 weken
Prijs per stuk:
€ 9,97
Beschikbaar
Prijs per stuk:
€ 9,97
Leverbaar in 2 weken
Prijs per stuk:
€ 11,25
Leverbaar in 2 weken
Prijs per stuk:
€ 11,25
Leverbaar in 2 weken
