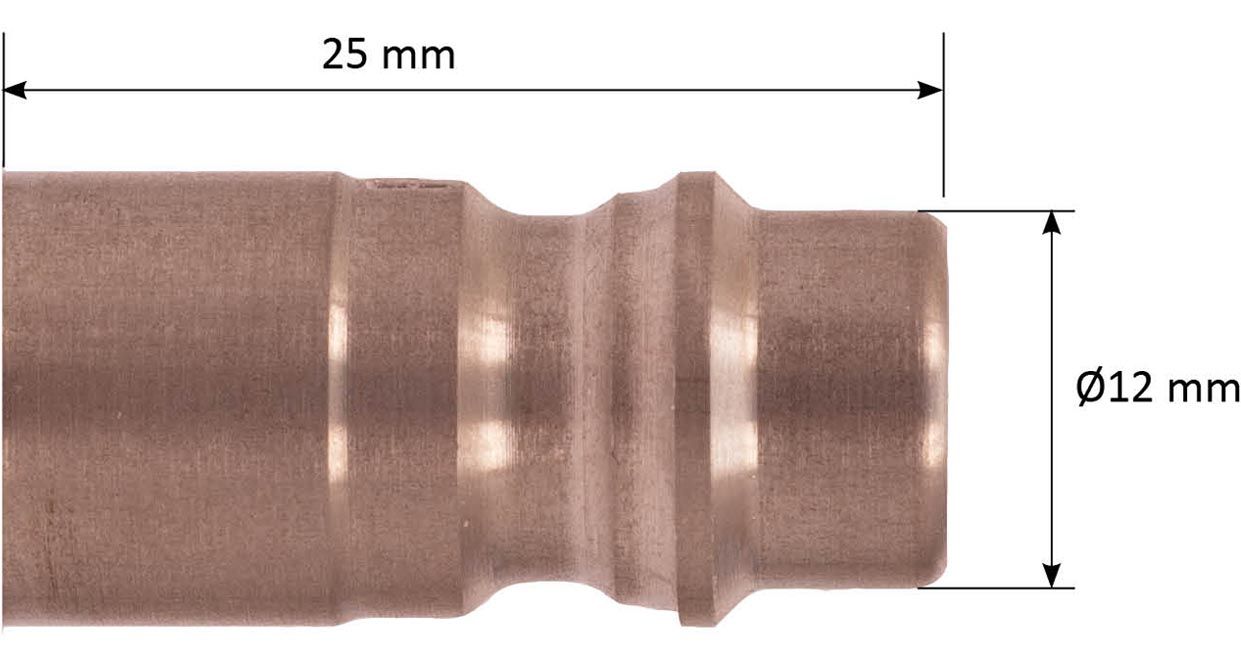

Ademluchtkoppeling ESI2A DN7.4 Lang profiel

Algemene specificaties

  • Met één hand aan te koppelen.
  • Ontkoppelen:  Uit veiligheid betreft het een handeling waarbij met één hand de insteeknippel eerst in de koppeling gedrukt moet worden voor de huls van de snelkoppeling naar achter geschoven kan worden en men kan ontkoppelen.
  • Alternatief voor Rectus 95/96 en Cejn 342
  • NBR Afdichtingen (alternatieven op aanvraag mogelijk)
  • Vernikkeld Messing 58 (RVS 1.4305 op aanvraag)
  • Hoge doorstroming bij lage drukval dankzij gepatenteerde Lüdecke Optiflow-ventieltechniek
  • Enkelzijdige afsluiting, varianten met open doorlaat of dubbelzijdige afsluiting op aanvraag beschikbaar
  • Conform DIN EN 14594

Koppelen

Steek de insteeknippel in de snelkoppeling.

Druk de insteeknippel aan tot hij vastzit.

Ontkoppelen

Druk de insteeknippel aan, terwijl u met uw andere hand de huls van de koppeling naar achteren schuift.

Technische specificaties

  • Met één hand aan te koppelen.
  • Ontkoppelen:  Uit veiligheid betreft het een handeling waarbij met één hand de insteeknippel eerst in de koppeling gedrukt moet worden voor de huls van de snelkoppeling naar achter geschoven kan worden en men kan ontkoppelen.
  • Alternatief voor Rectus 95/96 en Cejn 342
  • NBR Afdichtingen (alternatieven op aanvraag mogelijk)
  • Vernikkeld Messing 58 (RVS 1.4305 op aanvraag)
  • Hoge doorstroming bij lage drukval dankzij gepatenteerde Lüdecke Optiflow-ventieltechniek
  • Enkelzijdige afsluiting, varianten met open doorlaat of dubbelzijdige afsluiting op aanvraag beschikbaar
  • Conform DIN EN 14594

Algemene specificaties

  • Met één hand te koppelen
  • Berscherming tegen onbedoelde loskoppeling door middel van ontkoppeling met twee handen
  • Alternatief voor Rectus 95/96 en Cejn 320
  • Hoogwaardige afdichting
  • Messing 58 vernikkeld
  • Hoge doorstroming bij drukval dankzij hoogwaardige kleppentechniek
  • Enkelzijdige afsluiting, varianten met full flow en dubbelzijdige afsluiting op aanvraag beschikbaar
  • Volgens DIN EN 14594 norm

Let op: deze koppelingen kunnen alleen gecombineerd worden met een 2A-nippel.

Tweehandsbediening

Koppelen: Steek de insteeknippel in de snelkoppeling.

Koppelen: Druk de insteeknippel aan tot hij vastzit.

Ontkoppelen: Druk de insteeknippel aan, terwijl u met uw andere hand de huls van de koppeling naar achteren schuift.

Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat DN 7.4
Draad ISO 228/DIN EN 10226
Flow 1.800 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening Twee handen
Media Ademlucht

Filters

Resultaten na toepassen filter: Alle

Insteeknippel of snelkoppeling?
Draadaansluiting
Aansluiting
Perslucht specificatie

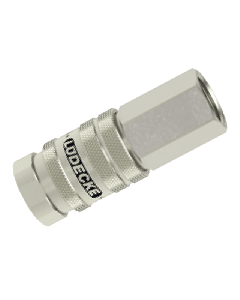

Koppeling ESI2A DN7.4

1/4" BSPP
3/8" BSPP
1/2" BSPP
6 mm
8 mm
9 mm
10 mm
13 mm
Binnendraad
Prijs per stuk:
€ 71,12
Beschikbaar
Prijs per stuk:
€ 71,12
Beschikbaar
Prijs per stuk:
€ 73,64
Niet op voorraad

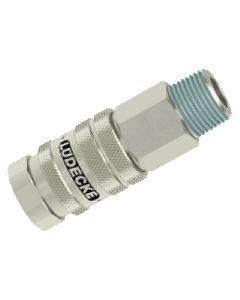

Buitendraad
Prijs per stuk:
€ 71,12
Beschikbaar
Prijs per stuk:
€ 71,12
Beschikbaar
Prijs per stuk:
€ 73,64
Beschikbaar

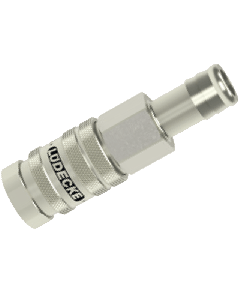

Slangpilaar
Prijs per stuk:
€ 71,12
Niet op voorraad
Prijs per stuk:
€ 71,12
Niet op voorraad
Prijs per stuk:
€ 71,47
Niet op voorraad
Prijs per stuk:
€ 72,86
Beschikbaar
Prijs per stuk:
€ 73,16
Niet op voorraad

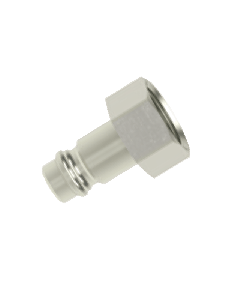

Insteeknippel ESI2A DN7.4

1/4" BSPP
3/8" BSPP
1/2" BSPP
6 mm
8 mm
9 mm
10 mm
13 mm
Binnendraad
Prijs per stuk:
€ 12,37
Beschikbaar
Prijs per stuk:
€ 12,37
Niet op voorraad
Prijs per stuk:
€ 13,53
Niet op voorraad

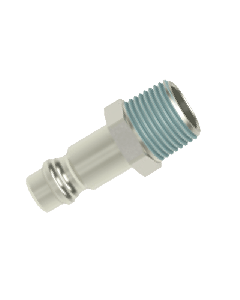

Buitendraad
Prijs per stuk:
€ 12,37
Beschikbaar
Prijs per stuk:
€ 12,37
Beschikbaar
Prijs per stuk:
€ 13,53
Niet op voorraad

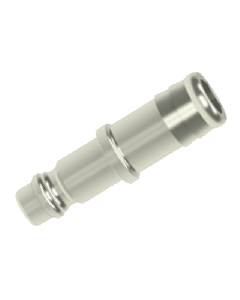

Slangpilaar
Prijs per stuk:
€ 8,55
Niet op voorraad
Prijs per stuk:
€ 8,55
Niet op voorraad
Prijs per stuk:
€ 8,55
Beschikbaar
Prijs per stuk:
€ 9,66
Beschikbaar
Prijs per stuk:
€ 9,66
Niet op voorraad
