Brits profiel DN 5.5

Enkelzijdige afsluiting

Deze snelkoppelingen in deze serie zijn voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Let op: Bij nog aanwezige druk aan de zijde van de insteeknippel kan de insteeknippel bij het ontkoppelen losschieten (niet conform ARBO).

Materialen

De onderdelen van deze snelkoppelingen zijn voornamelijk vervaardigd van messing MS 58 en er is een NBR afdichting. Tevens is er een industriële variant op deze serie beschikbaar met een gehard en verzinkt stalen kleppenbody.

Kijk voor het bepalen van uw keuze naar de draadmaat en de aansluitmogelijkheid. U kunt uit de volgende aansluitmogelijkheden kiezen:

  • Binnendraad
  • Buitendraad met coating
  • Slangpilaar

Technische specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5.5
Draad ISO 228/DIN EN 10226
Flow 800 l/min  (bij 6 bar en ΔP 0,6 bar)
Bediening Schuifbediening
Media Perslucht, diverse gassen en vloeibare media

Algemene specificaties

Schuifbediening

  • Messing vernikkeld
  • Alternatief voor Rectus 19 en PCL60(VK)
  • Met één hand te bedienen
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Geschikt voor perslucht, diverse gassen en vloeibare media

Koppelen: steek de nippel in de koppeling.

Ontkoppelen: Schuif de huls van de koppeling naar achteren.

Materialen

Body Messing MS 58 vernikkeld
Huis Gehard en vernikkeld staal
Body klep Messing MS 58 vernikkeld
Klep Messing MS 58
Plug Gehard staal
Vering RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.4034
Afdichtingen NBR

Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5.5
Draad ISO 228/DIN EN 10226
Flow 800 l/min  (bij 6 bar en ΔP 0,6 bar)
Bediening Schuifbediening
Media Perslucht, diverse gassen en vloeibare media

Plug profile

Snelkoppelingen

1/4" BSPP
3/8" BSPP
1/2" BSPP
1/4" BSPT
3/8" BSPT
1/2" BSPT

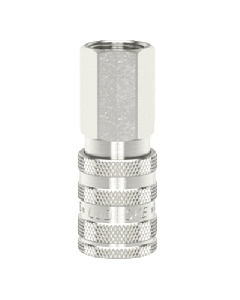

Koppeling binnendraad
Prijs per stuk:
€ 18,96
Niet op voorraad
Prijs per stuk:
€ 18,96
Niet op voorraad
Prijs per stuk:
€ 20,46
Niet op voorraad

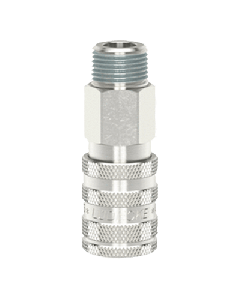

Koppeling buitendraad met Loctite-coating
Prijs per stuk:
€ 18,31
Niet op voorraad
Prijs per stuk:
€ 18,31
Niet op voorraad
Prijs per stuk:
€ 19,24
Niet op voorraad

Snelkoppelingen slangpilaar

6 mm
8 mm
10 mm
13 mm

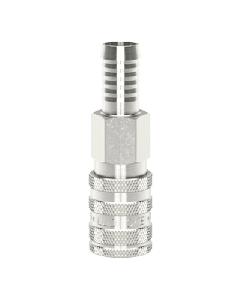

Koppeling slangpilaar
Prijs per stuk:
€ 20,18
Niet op voorraad
Prijs per stuk:
€ 20,18
Niet op voorraad
Prijs per stuk:
€ 20,18
Niet op voorraad
Prijs per stuk:
€ 21,11
Niet op voorraad

Gehard stalen insteeknippels

1/4" BSPP
3/8" BSPP
6 mm
8 mm
10 mm
Insteeknippel binnendraad
Prijs per stuk:
€ 3,55
Beschikbaar
Prijs per stuk:
€ 4,33
Beschikbaar
Insteeknippel buitendraad
Prijs per stuk:
€ 3,19
Beschikbaar
Prijs per stuk:
€ 4,01
Beschikbaar
Insteeknippel slangpilaar
Prijs per stuk:
€ 2,96
Beschikbaar
Prijs per stuk:
€ 2,96
Beschikbaar
Prijs per stuk:
€ 3,37
Beschikbaar
