Schräder | DN 5

Enkelvoudige afsluiting

Deze snelkoppelingen in deze serie zijn voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Let op: Bij nog aanwezige druk aan de zijde van de insteeknippel kan de insteeknippel bij het ontkoppelen losschieten (niet conform ARBO).

Materialen

De onderdelen van deze snelkoppelingen zijn voornamelijk vervaardigd van messing MS 58 en er is een NBR afdichting. Dit is een industriële variant op reguliere serie vanwege een gehard en verzinkt stalen kleppenbody.

Naar snelkoppelingen regulier Brits profiel

Kijk voor het bepalen van uw keuze naar de draadmaat en de aansluitmogelijkheid. U kunt uit de volgende aansluitmogelijkheden kiezen:

Binnendraad
Buitendraad met coating
Slangpilaar

Technische specificaties

Maximale werkdruk	35 bar
Werktemperatuur	-20 °C - +100 °C
DN	5
Draad	ISO 228/DIN EN 10226
Flow	950 l/min (bij 6 bar en ΔP 0,5 bar)
Bediening	Schuifbediening
Media	Perslucht, diverse gassen en vloeibare media

Overzicht specificaties

Filters

Resultaten na toepassen filter: Alle

Snelkoppelingen

	1/4" BSPP	3/8" BSPP	1/2" BSPP	1/4" BSPT	3/8" BSPT	1/2" BSPT

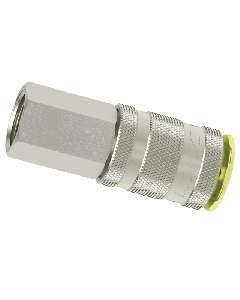

Snelkoppeling binnendraad	ESBI14I Prijs per stuk: € 26,90 Beschikbaar	ESBI38I Prijs per stuk: € 26,90 Leverbaar in 2 weken	ESBI12I Prijs per stuk: € 28,34 Beschikbaar

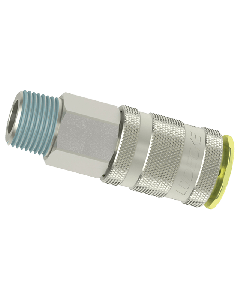

Snelkoppeling buitendraad				ESBI14A Prijs per stuk: € 26,33 Beschikbaar	ESBI38A Prijs per stuk: € 26,33 Beschikbaar	ESBI12A Prijs per stuk: € 27,47 Beschikbaar

Snelkoppelingen slangpilaar

	Ø 6 mm	Ø 8 mm	Ø 10 mm	Ø 13 mm

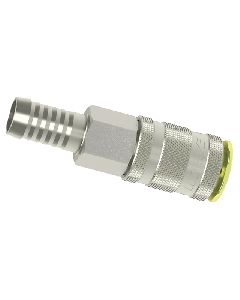

Snelkoppeling slangpilaar	ESBI6T Prijs per stuk: € 28,91 Leverbaar in 2 weken	ESBI8T Prijs per stuk: € 28,91 Beschikbaar	ESBI10T Prijs per stuk: € 28,91 Beschikbaar	ESBI13T Prijs per stuk: € 28,91 Leverbaar in 2 weken

Insteeknippels

	1/8" BSPP	1/4" BSPP	3/8" BSPP	1/8" BSPT	1/4" BSPT	3/8" BSPT	Ø 6 mm	Ø 8 mm	Ø 10 mm
Insteeknippel binnendraad	ESBI18NIS Prijs per stuk: € 6,13 Leverbaar in 2 weken	ESBI14NIS Prijs per stuk: € 6,13 Beschikbaar	ESBI38NIS Prijs per stuk: € 6,13 Beschikbaar
Insteeknippel buitendraad				ESBI18NAS Prijs per stuk: € 5,52 Beschikbaar	ESBI14NAS Prijs per stuk: € 5,52 Beschikbaar	ESBI38NAS Prijs per stuk: € 5,52 Beschikbaar
Insteeknippel slangpilaar							ESBI6SS Prijs per stuk: € 5,52 Leverbaar in 2 weken	ESBI8SS Prijs per stuk: € 5,52 Beschikbaar	ESBI10SS Prijs per stuk: € 6,44 Beschikbaar
