Warmtewisselaar en cycloonfiter
De warme lucht uit de compressor wordt voorgekoeld met koude persÂlucht voordat deze de koeldroger ingaat. Ruim 80% van het aanwezige vocht wordt op deze manier afgevoerd, zonder noemenswaardig energieverbruik.
Hoofdfunctie
Voorkoelen van perslucht uit de compressor
Uitvoeringsvorm

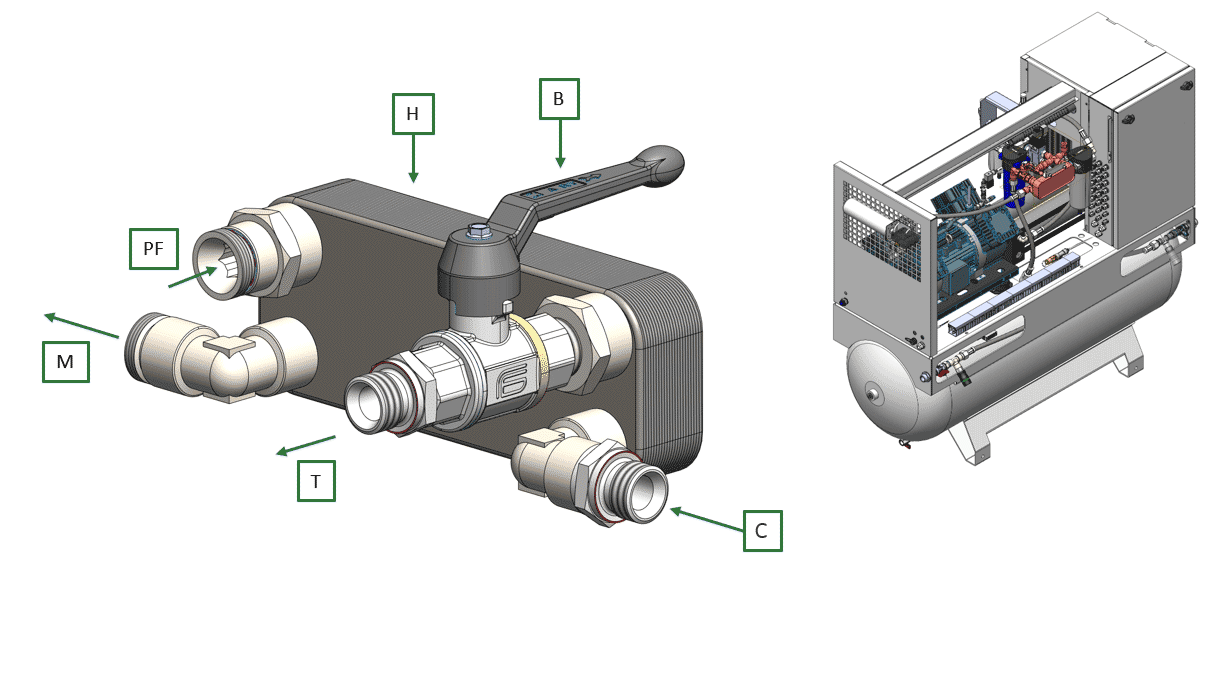

Platenwarmtewisselaar H met 4 poorten, fittingen
Montage aan beugel
Ingang
Lucht van compressor C
Lucht van ventiel V (Alleen MQ427AA)
Lucht van adsorbtiedroger nafilter PF
Uitgang
Lucht naar Cycloonafscheider M
Dauwpuntmeter T3RH3Â (Alleen MQ427AA)
Kogelkraan B naar tank T
Controlemiddel
Visuele controle
Temperatuurmetingen van de compressor T5 en koeldroger T6
Signaal van dauwpuntmeter in besturing
Foutmodes
Lawaai uit ontluchting van kogelkraan, tank krijgt geen lucht: kogelkraan staat open
W20 Dauwpuntmeter defect – vervang dauwpuntmeter (Alleen MQ427AA)
Fittingaansluiting afgebroken – vervang warmtewisselaarassemblage
Lekkage op verbinding – vervang warmtewisselaarassemblag
