CLEAN PP L- PIF Ø06 X R1/4
Zeer chemiebestendig dankzij de combinatie van PP en RVS
Deze clean fittingen van Sang-A zijn uitermate geschikt voor uw toepassingen waar chemiebestendigheid van belang is. Deze fittingen zijn chemiebestendig door het gebruik van materialen als PP en RVS 1.4301 (304).
Alle onderdelen worden gewassen, geassembleerd en verpakt in een cleanroom met behulp van olievrije productiemachines. De draad is vervaardigd van RVS 1.4301 (304). Door de transparante eigenschap van het PP is het mogelijk de doorstromende vloeistof te zien.
Monteer op het juiste aanhaalmoment
Het is bij deze fittingen van belang dat ze op het juiste aanhaalmoment worden gemonteerd.
Maximale werdrukken
Materialen

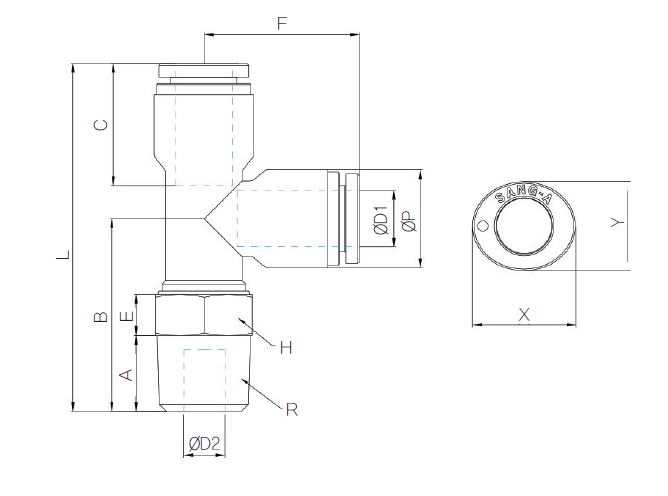

Afmetingen
|
MODEL |
ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
H |
R |
ØD2 |
X |
Y |
|
CLPST 04M5 |
4 |
9.5 |
4 |
22.7 |
14.5 |
10.8 |
17.1 |
39.8 |
10 |
M5 |
2.5 |
10.8 |
8.6 |
|
CLPST 0401 |
4 |
9.5 |
8 |
20.9 |
14.5 |
5 |
17.1 |
38 |
10 |
R1/8 |
3 |
10.8 |
8.6 |
|
CLPST 0402 |
4 |
9.5 |
11 |
23.9 |
14.5 |
5 |
17.1 |
41 |
14 |
R1/4 |
3 |
10.8 |
8.6 |
|
CLPST 06M5 |
6 |
12 |
4 |
23.2 |
15.4 |
10.3 |
18.9 |
42 |
12 |
M5 |
2.5 |
13 |
11.5 |
|
CLPST 0601 |
6 |
12 |
8 |
23.9 |
15.4 |
7.5 |
18.9 |
43.2 |
12 |
R1/8 |
4 |
13 |
11.5 |
|
CLPST 0602 |
6 |
12 |
11 |
24.9 |
15.4 |
5 |
18.9 |
43.8 |
14 |
R1/4 |
4 |
13 |
11.5 |
|
CLPST 0801 |
8 |
14.3 |
8 |
30.6 |
17.8 |
11.6 |
22.6 |
52.7 |
14 |
R1/8 |
6 |
15 |
13 |
|
CLPST 0802 |
8 |
14.3 |
11 |
28 |
17.8 |
6 |
22.6 |
50.6 |
14 |
R1/4 |
6 |
15 |
13 |
|
CLPST 1002 |
10 |
17 |
11 |
35.8 |
19.4 |
10.8 |
25 |
61.5 |
17 |
R1/4 |
6 |
18.5 |
16 |
|
CLPST 1003 |
10 |
17 |
12 |
34 |
19.4 |
8 |
25 |
59 |
17 |
R3/8 |
8 |
18.5 |
16 |
|
CLPST 1004 |
10 |
17 |
15 |
35 |
19.4 |
6 |
25 |
60 |
21 |
R1/2 |
8 |
18.5 |
16 |
|
CLPST 1203 |
12 |
20.2 |
12 |
39.1 |
22.4 |
11.5 |
28.9 |
68 |
19 |
R3/8 |
10 |
22.5 |
16 |
|
CLPST 1204 |
12 |
20.2 |
15 |
38.6 |
22.4 |
8 |
28.9 |
67.5 |
21 |
R1/2 |
10 |
22.5 |
16 |
- Drukbereik0 / 20 bar
- EAN Code8719426403761
- MateriaalPP
- Materiaal schroefdraadRVS304
- Max druk bij 80°C3 bar
- MediumWater, Perslucht
- MerkSang-A
- Temperatuurbereik-20 °C - 80 °C
- Werkdruk bij 23 graden celcius (bar)9
- Aansluiting 1Buitendraad
- Draadmaat 11/4"
- Draadsoort 1BSPT
- DiameterØ6mm
- VormL
