CLEAN PP T- PIF Ø08 X G1/8

Zeer chemiebestendig dankzij de combinatie van PP en RVS

Deze clean fittingen van Sang-A zijn uitermate geschikt voor uw toepassingen waar chemiebestendigheid van belang is. Deze fittingen zijn chemiebestendig door het gebruik van materialen als PP en RVS 1.4301 (304).

Alle onderdelen worden gewassen, geassembleerd en verpakt in een cleanroom met behulp van olievrije productiemachines. De draad is vervaardigd van RVS 1.4301 (304). Door de transparante eigenschap van het PP is het mogelijk de doorstromende vloeistof te zien.

Monteer op het juiste aanhaalmoment

Het is bij deze fittingen van belang dat ze op het juiste aanhaalmoment worden gemonteerd.

Maximale werdrukken

werkdruk cleanroomfitting

Materialen

cleanroomfitting

Afmetingen

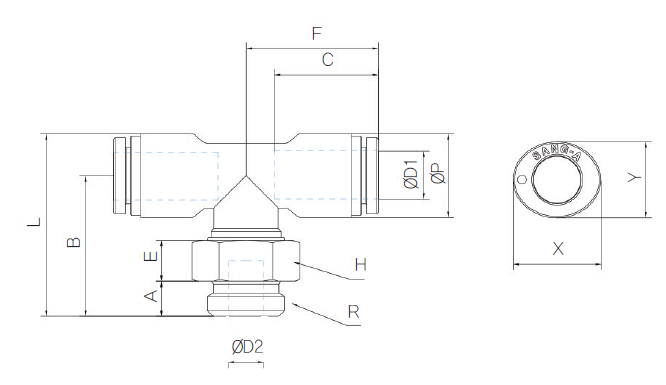

Cleanroom RVS T-inschroef BSPP

MODEL	ØD1	ØP	A	B	C	E	F	L	H	R	ØD2	X	Y
CLPT 04G01	4	9.5	5.3	21.6	14.5	7.8	16.1	26.4	13	G1/8	3	10.8	8.6
CLPT 04G02	4	9.5	6	22.5	14.5	8	16.1	27.3	16	G1/4	3	10.8	8.6
CLPT 06G01	6	12	5.3	24	15.4	9.8	17.9	30	13	G1/8	4	13	11.5
CLPT 06G02	6	12	6	22.7	15.4	7.8	17.9	28.7	16	G1/4	4	13	11.5
CLPT 08G01	8	14.3	5.3	28.4	17.8	12.1	22.6	35.6	13	G1/8	6	15	13
CLPT 08G02	8	14.3	6	26.6	17.8	9.6	22.6	33.8	16	G1/4	6	15	13
CLPT 10G02	10	17	6	33.3	19.4	13.3	25	41.8	16	G1/4	8	18.5	16
CLPT 10G03	10	17	7	31.3	19.4	10.3	25	39.8	20	G3/8	8	18.5	16
CLPT 10G04	10	17	8.5	30.5	19.4	8	25	39	24	G1/2	8	18.5	16
CLPT 12G03	12	20.2	7	34.8	22.4	12.2	28.9	44.9	20	G3/8	10	22.5	16
CLPT 12G04	12	20.2	8.5	32.1	22.4	8	28.9	42.2	24	G1/2	10	22.5	16

Specificaties

Drukbereik
0 / 20 bar
EAN Code
8719426403648
Materiaal
PP
Materiaal schroefdraad
RVS304
Max druk bij 80°C
3 bar
Medium
Water, Perslucht
Merk
Sang-A
Temperatuurbereik
-20 °C - 80 °C
Werkdruk bij 23 graden celcius (bar)
9
Aansluiting 1
Buitendraad
Draadmaat 1
1/8"
Draadsoort 1
BSPP
Diameter
Ø8mm
Vorm
T

Download de volledige productinformatie als PDF

Downloads

Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
