CLEAN PP RECHTE PIF Ø04 X R1/8

Wanneer chemiebestendigheid van groot belang is

Deze clean fittingen van Sang-A zijn uitermate geschikt voor uw toepassingen waar chemiebestendigheid van belang is. Deze fittingen zijn chemiebestendig door het gebruik van materialen als PP.

Alle onderdelen worden gewassen, geassembleerd en verpakt in een cleanroom met behulp van olievrije productiemachines. De draad is beschikbaar in PP. Door de transparante eigenschap van het PP is het mogelijk de doorstromende vloeistof te zien.

Zeer geschikt voor in chemische omgevingen

Deze serie clean fittingen van Sang-A zijn is zeer geschikt voor chemische toepassingen. Alle natte delen van deze fitting zijn vervaardigd uit PP. Deze fitting is een zeer economisch alternatief voor RVS op het moment dat er geen extreme drukken en/of temperaturen worden gevraagd.

Monteer op het juiste aanhaalmoment

Het is bij deze fittingen van belang dat ze op het juiste aanhaalmoment worden gemonteerd.

Maximale werdrukken

werkdruk cleanroomfitting

Materialen

cleanroomfitting

Afmetingen

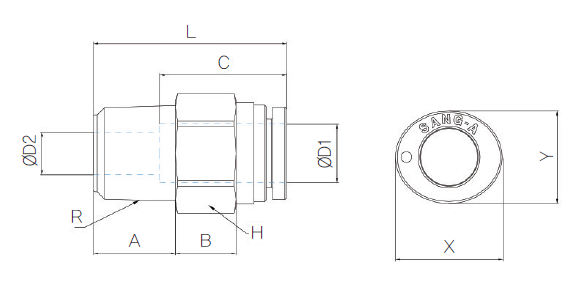

Cleanroom rechte inschroef

MODEL	ØD1	ØD2	R	A	B	C	H	L	X	Y
CPC 0401	4	4.5	R1/8	8.5	7	14.5	10	20.6	10.8	8.6
CPC 0402	4	4.5	R1/4	11.5	6.5	14.5	14	23.1	10.8	8.6
CPC 0601	6	5	R1/8	8.5	8	15.4	12	24.4	13	11.5
CPC 0602	6	5	R1/4	11.5	6	15.4	14	23.4	13	11.5
CPC 0801	8	6	R1/8	8.5	8.5	17.8	15	28.1	15	13
CPC 0802	8	6	R1/4	11.5	8.5	17.8	15	27.1	15	13
CPC 1002	10	8	R1/4	11.5	10	19.4	17	33.5	18.5	16
CPC 1003	10	8	R3/8	12.5	10	19.4	17	29.5	18.5	16
CPC 1004	10	12	R1/2	15.5	7.6	19.4	22	30.1	18.5	16
CPC 1203	12	10	R3/8	12.5	11	22.4	21	36.4	22.5	16
CPC 1204	12	12	R1/2	15.5	10	22.4	22	34.4	22.5	16

Specificaties

Drukbereik
0 / 10,3 bar
EAN Code
8719426402238
Materiaal
PP
Materiaal schroefdraad
PP
Max druk bij 80°C
3 bar
Medium
Water, Perslucht
Merk
Sang-A
Temperatuurbereik
-20 °C - 80 °C
Werkdruk bij 23 graden celcius (bar)
9
Aansluiting 1
Buitendraad
Draadmaat 1
1/8"
Draadsoort 1
BSPT
Diameter
Ø4mm
Vorm
Recht

Download de volledige productinformatie als PDF

Downloads

Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
