CLEAN PP L- PIF Ø08 X R1/8
Wanneer chemiebestendigheid van groot belang is
Deze clean fittingen van Sang-A zijn uitermate geschikt voor uw toepassingen waar chemiebestendigheid van belang is. Deze fittingen zijn chemiebestendig door het gebruik van materialen als PP.
Alle onderdelen worden gewassen, geassembleerd en verpakt in een cleanroom met behulp van olievrije productiemachines. De draad is beschikbaar in PP. Door de transparante eigenschap van het PP is het mogelijk de doorstromende vloeistof te zien.
Zeer geschikt voor in chemische omgevingen
Deze serie clean fittingen van Sang-A zijn is zeer geschikt voor chemische toepassingen. Alle natte delen van deze fitting zijn vervaardigd uit PP. Deze fitting is een zeer economisch alternatief voor RVS op het moment dat er geen extreme drukken en/of temperaturen worden gevraagd.
Monteer op het juiste aanhaalmoment
Het is bij deze fittingen van belang dat ze op het juiste aanhaalmoment worden gemonteerd.
Maximale werdrukken
Materialen

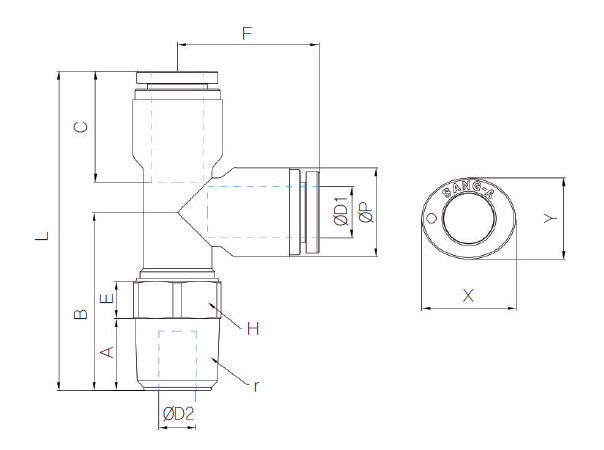

Afmetingen
| MODEL | ØD1 | ØP | A | B | C | E | F | L | H | R | ØD2 | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CPST 0401 | 4 | 9.5 | 8.5 | 23.4 | 14.5 | 7 | 17.1 | 40.5 | 10 | R1/8 | 4.5 | 10.8 | 8.6 |
| CPST 0402 | 4 | 9.5 | 11.5 | 25.4 | 14.5 | 6 | 17.1 | 42.5 | 14 | R1/4 | 4.5 | 10.8 | 8.6 |
| CPST 0601 | 6 | 12 | 8.5 | 24.4 | 15.4 | 7 | 18.9 | 43.3 | 12 | R1/8 | 4 | 13 | 11.5 |
| CPST 0602 | 6 | 12 | 11.5 | 26.4 | 15.4 | 6 | 18.9 | 45.3 | 14 | R1/4 | 4 | 13 | 11.5 |
| CPST 0801 | 8 | 14.3 | 8.5 | 31.1 | 17.8 | 11.6 | 22.6 | 53.7 | 14 | R1/8 | 6 | 15 | 13 |
| CPST 0802 | 8 | 14.3 | 11 | 28.5 | 17.8 | 6.5 | 22.6 | 51.1 | 14 | R1/4 | 6 | 15 | 13 |
| CPST 1002 | 10 | 17 | 11.5 | 36.3 | 19.4 | 10.8 | 25 | 61.3 | 17 | R1/4 | 8 | 18.5 | 16 |
| CPST 1003 | 10 | 17 | 12.5 | 36.5 | 19.4 | 10 | 25 | 61.5 | 17 | R3/8 | 8 | 18.5 | 16 |
| CPST 1004 | 10 | 17 | 15.5 | 37 | 19.4 | 7.5 | 25 | 62 | 22 | R1/2 | 12 | 18.5 | 16 |
| CPST 1203 | 12 | 20.2 | 12.5 | 41.8 | 22 | 13.7 | 28.9 | 70.7 | 19 | R3/8 | 10 | 22.5 | 16 |
| CPST 1204 | 12 | 20.2 | 15.5 | 38.6 | 22 | 7.5 | 28.9 | 67.4 | 22 | R1/2 | 12 | 22.5 | 16 |
- Drukbereik0 / 10,3 bar
- EAN Code8719426402603
- MateriaalPP
- Materiaal schroefdraadPP
- Max druk bij 80°C3 bar
- MediumWater, Perslucht
- MerkSang-A
- Temperatuurbereik-20 °C - 80 °C
- Werkdruk bij 23 graden celcius (bar)9
- Aansluiting 1Buitendraad
- Draadmaat 11/8"
- Draadsoort 1BSPT
- DiameterØ8mm
- VormL
Downloads
Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
