KOP.EUR7,2 BI G1/4 GRIP MESSING SLM
Product Image 0

ES14IM

KOP.EUR7,2 BI G1/4 GRIP MESSING SLM
€ 20,29
Leverbaar
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

KOP.EUR7,2 BI G1/4 GRIP MESSING SLM

Algemene specificaties

  • Met één hand te bedienen
  • Messing 58
  • Eenvoudige bescherming tegen onbedoelde ontkoppeling door middel van een borgmoer. Bij het ontkoppelen moet de borgmoer eerst losgedraaid worden.
  • Te koppelen met nippels met EURO-profiel
  • Geschikt voor laag vacuüm bij lage koppelkracht
  • Geschikt voor perslucht en vloeibare media.
  • Geschikt voor gebruik in rioolreiniging en reconstructie



Veiligheidskoppelingen met huisvergrendeling

Veiligheidskoppelingen met huisvergrendeling bieden een eenvoudige bescherming tegen onbedoeld ontkoppelen. Na het kopelen draait u de borgmoer handmatig vast aan het huis.

Het koppelen van koppelingen met huisvergrendeling

Koppelen veiligheidskoppelingen

 1. Plaats de koppeling in de nippel.



Koppelen veiligheidskoppelingen

2. Draai de borgmoer aan om het huis te vergrendelen.

Het ontkoppelen van veiligheidskoppelingen

Ontkoppelen veiligheidskoppelingen

Draai de borgmoer los en haal de koppeling uit het huis.



Materialen

Body Messing MS 58
Body klep Messing MS 58
Klep Messing MS 58
Huis Messing MS 58
Pennen RVS 1.4305
Vering RVS 1.4310
Afdichtingen NBR



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 7.2
Draad ISO 228
Stroomsnelheid 1.100 l/min
Bediening Één hand
Media Perslucht, vloeibare media



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Let op: Wanneer verkeerd verbonden kan er media uit de nippel lekken.

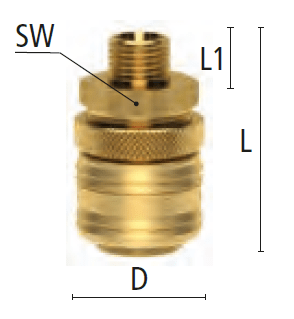

Dimensies

Afmetingen

Afmetingen

Afmetingen

Artikelnummer Verbinding L SW D L1 Gewicht
ES14AM 1/4" BSPP 45 22 27 9 103
ES14IM 1/4" BSPP 41 22 27 10,5 106
ES13TM 13 mm 61 22 27 25 109



Specificaties
  • Aansluiting
    1/4" BSPP
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 7,2
  • EAN Code
    8719426596456
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, enkelvoudige afsluiting
  • Materiaal
    Messing
  • Profiel
    Overig
  • Type aansluiting
    Binnendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
