Koppelen: steek de nippel in de koppeling.
Ontkoppelen: Schuif het huis van de koppeling naar achteren.
Body | Messing MS 58 |
Huis | Messing MS 58 |
Body klep | Messing MS 58 |
Klep | Messing MS 58 |
Plug | Messing MS 58 |
Vering | RVS 1.4310 |
Borgring | RVS 1.4310 |
Afdichtingen | NBR |
Pennen | RVS 1.4305 |
Maximale werkdruk | 35 bar |
Werktemperatuur | -20 °C - +100 °C |
DN | 7.2 |
Draad | ISO 228 |
Stroomsnelheid | 630 l/min |
Bediening | Één hand |
Media | Lucht/overig |
Koppeling met klep - nippel met klep
Let op: deze koppelingen kunnen gebruikt worden met nippels DN 7.2 zonder klep. Echter, deze nippels kunnen niet verbonden worden met de standaard DN 7.2 koppelingen zonder klep.

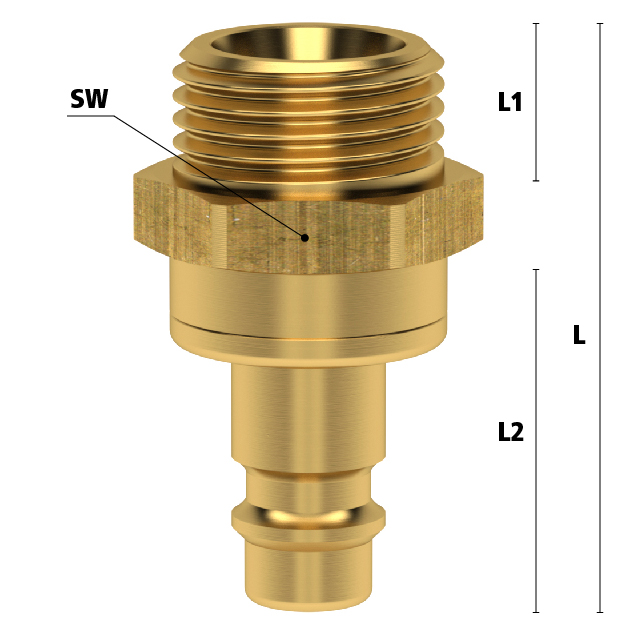

Artikelnummer | Draad | L | SW | L1 | L2 | Gewicht |
ES18NAAB | 1/8" BSPP | 43 | 22 | 9 | 20 | 45 |
ES14NAAB | 1/4" BSPP | 43 | 22 | 9 | 20 | 45 |
ES38NAAB | 3/8" BSPP | 44 | 22 | 10 | 20 | 48 |
ES12NAAB | 1/2" BSPP | 44 | 24 | 10 | 20 | 60 |
ES1415NAAB | M14 x 1,5 | 43 | 22 | 9 | 20 | 46 |
ES1615NAAB | M16 x 1,5 | 43 | 22 | 9 | 20 | 46 |
ES1815NAAB | M18 x 1,5 | 43 | 22 | 9 | 20 | 46 |
