NIP.QIC10 BI G1/8 STAAL/VRZ
Algemene specificaties
- Alternatief voor Parker|Rectus 33 en Atlas Copco QIC 10
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | Messing MS 58 vernikkeld |
| Body klep | Gehard en verzinkt staal |
| Klep | Messing MS 58 |
| Schuifhuls | Messing MS 58 vernikkeld |
| Insteeknippel | Gehard en verzinkt staal |
| Veren | RVS 1.4310 |
| Afdichtingen | NBR (EPDM, FKM of FFKM op aanvraag beschikbaar) |
| Lagers | RVS 1.43034 |
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 8 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 1.650 l/min (bij 6 bar en ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Medium | Perslucht (voor overige media, vraag naar de mogelijkheden) |
| Bouw | Enkelzijdig afsluitend |

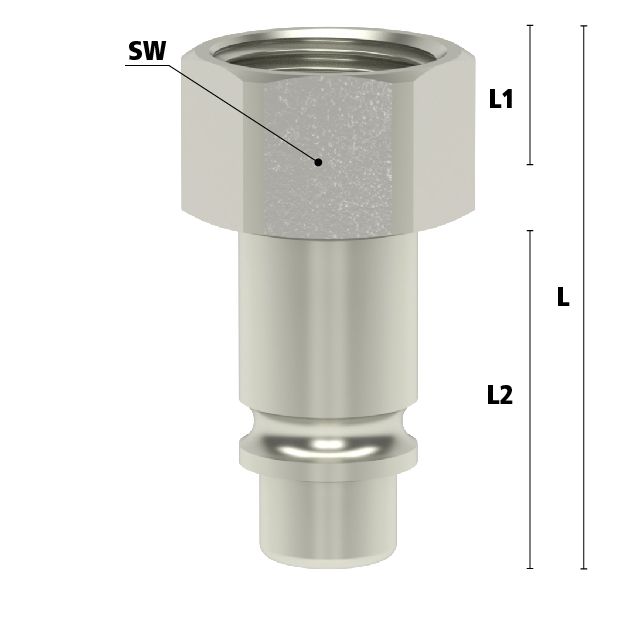

Dimensies
| Artikelnummer | Schroefdraad | L | SW | L1 | l2 | Gewicht |
| ESAC18NIS | 1/8" BSPP | 37 | 14 | 9 | 24,5 | 26 |
| ESAC14NIS | 1/4" BSPP | 37 | 17 | 9 | 24,5 | 26 |
| ESAC38NIS | 3/8" BSPP | 37 | 19 | 9 | 24,5 | 26 |
| ESACI12NIS | 1/2" BSPP | 40 | 24 | 12 | 24,5 | 38 |
Specificaties
- Aansluiting1/8"
- Alternatief voor1481 RHH
33SFIW10SXN Parker Rectus
33SFIW10SXN Rectus - DoorlaatDN 8
- DraadsoortBSPP
- EAN Code8719426109380
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- KlepNee
- MateriaalVerzinkt staal
- MateriaalGehard staal
- MerkLudecke
- ProfielAtlas Copco
- TypeGrip
- Type aansluitingBinnendraad
- VeiligheidsnormNiet conform ARBO
