KOP.EUR7,8 BU R3/8 GRIP MES/NI SLM
Product Image 0

ESI38AM

KOP.EUR7,8 BU R3/8 GRIP MES/NI SLM
Bestelhoeveelheid: 5 stuks
€ 35,55
p / st.
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

KOP.EUR7,8 BU R3/8 GRIP MES/NI SLM

Uw voordelen

  • Topkwaliteit
  • Zeer robuust
  • Met één hand te bedienen
  • Hoogwaardige afdichting
  • Berscherming tegen onbedoelde loskoppeling door middel van het aandraaien van een borgmoer
  • Hoge doorstroming bij drukval dankzij hoogwaardige kleppentechniek
  • Geschikt voor lage vaccum bij lage koppelkracht
  • Geschikt voor luchttoevoer en vloeibare media, zoals bij rioolreiniging of herstelwerkzaamheden

Snelkoppelingen met een borgmoer

Dezze snelkoppelingen met een borgmoer voorkomen onbedoelde ontkoppelingen. Bij het gebruik moet de borgmoer handmatig naast de huls geschroefd worden na het koppelen.

Het koppelen vansnelkoppelingen met een borgmoer

Koppelen zelfontluchtende koppelingen

1. Stop de nippel in de koppeling.

Koppelen zelfontluchtende koppelingen

2. Vergrendel de huls door de borgmoer aan te draaien.



Ontkoppeling

Koppelen zelfontluchtende koppelingen

Draai de borgmoer los en ontkoppel de koppeling van de nippel.



Materialen

Body Messing 58 vernikkeld
Body klep Messing 58 vernikkeld
Klep Messing 58
Huls Gehard vernikkeld staal
Nippel Gehard vernikkeld staal
Borgmoer Zwart gegalvaniseerd messing
Vering RVS 1.4310
Lagers RVS 1.4034
Afdichtingen NBR



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 7.2
Draad ISO 228
Stroomsnelheid 2.000 l/min
Bediening Één hand
Media Lucht/overig



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Let op: Wanneer verkeerd verbonden kan er media uit de nippel lekken.

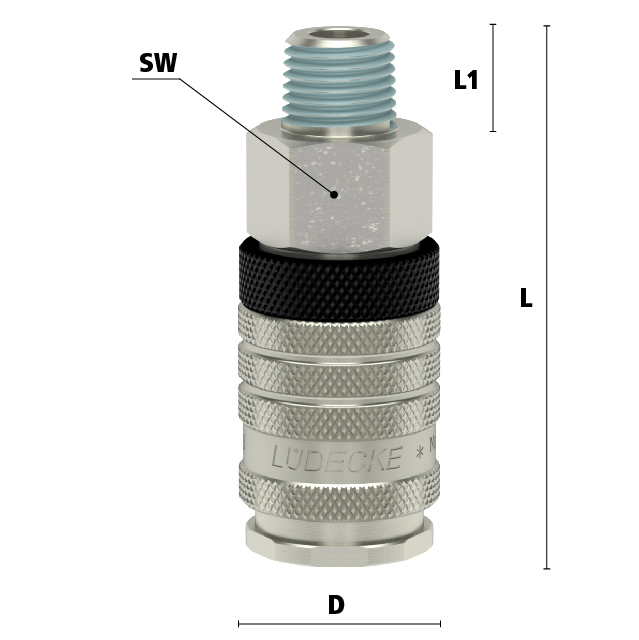

Dimensies

Afmetingen

Draad L SW D L1 Gewicht
1/4" BSPT 60 19 23 11 115
3/8" BSPT 61 19 23 12 114
1/2" BSPT 59 24 23 15 131



Specificaties
  • Aansluiting
    3/8"
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 7.8
  • Draadsoort
    BSPT
  • EAN Code
    8719426596487
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, enkelvoudige afsluiting
  • Materiaal
    Messing vernikkeld
  • Merk
    Ludecke
  • Profiel
    Overig
  • Type aansluiting
    Buitendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
