KOP.EUR7,8 Ø5/8 GRIP MES/NI AK
Algemene specificaties
- Alternatief voor Parker|Rectus Series 25/26, Cejn 320
- Uitwisselbaar met Euro profiel DN 7.2
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | Messing MS 58 vernikkeld |
| Body klep | Messing MS 58 vernikkeld |
| Klep | Messing MS 58 |
| Schuifhuls | Gehard staal |
| Plug | Gehard staal |
| Veren | RVS 1.4310 |
| Afdichtingen | NBR (overige materialen op aanvraag beschikbaar) |
| Kogels | RVS 1.43034 |
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 7.8 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 2.000 l/min (bij 6 bar en ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Medium | Perslucht (voor overige media, vraag naar de mogelijkheden) |
| Bouw | Enkelzijdig afsluitend |

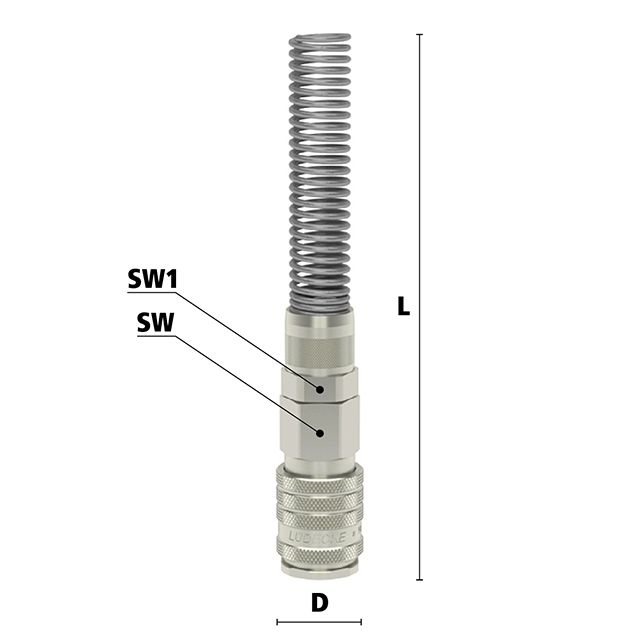

Dimensies
| Artikelnummer | Slagndiameter | L | SW | D | SW1 | Gewicht |
| ESI58TQF | 5x8 | 150 | 19 | 24 | 14 | 124 |
| ESI6TQF | 6x8 | 150 | 19 | 24 | 14 | 123 |
| ESI6510TQF | 6,5x10 | 170 | 19 | 24 | 17 | 152 |
| ESI8TQF | 8x10 | 170 | 19 | 24 | 19 | 162 |
| ESI812TQF | 8x12 | 170 | 19 | 24 | 19 | 156 |
| ESI913TQF | 9x13 | 170 | 19 | 24 | 19 | 162 |
Specificaties
- Aansluiting5x8 mm
- BedieningSchuifhuls
- DoorlaatDN 7.8
- EAN Code8719426627587
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, enkelvoudige afsluiting
- MateriaalMessing vernikkeld
- MerkLudecke
- Type aansluitingOpschroefwartel
- VeiligheidsnormNiet conform ARBO
