NIP. DN7,8 BU G1/4 ROND GR. MES
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Rectus 21 (DN 5) en Rectus 25KA(DN 7.8)
- Messing MS 58
- Met verschillende kleuren geanodiseerd gekarteld aluminium hulsen op zowel de koppelingen als de insteeknippels voor visuele duiding diverse media
- Insteeknippels met hulzen in diverse vormen. Alleen de juiste vorm (en kleur) past bij de snelkoppeling met dezelfde kleur.
(Ont-)koppelen
Eenhandsbediening
Koppelen: steek de nippel in de koppeling.
Ontkoppelen: Trek de huls van de koppeling naar achteren.
Materialen
| Body | Messing MS 58 |
| Huls | Geanodiseerd aluminium |
| Body klep | Messing MS 58 |
| Klep | Messing MS 58 |
| Insteeknippel | Messing MS 58 met geanodiseerd aluminium ring |
| Veren | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.4034 |
| Afdichtingen | NBR (EPDM en FKM op aanvraag beschikbaar) |
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| DN | 7.8 |
| Draad | ISO 228 |
| Flow | 2.000 l/min (bij 6 bar met ΔP 0,4 bar) |
| Bediening | Één hand |
| Media | Diverse |
Dimensies

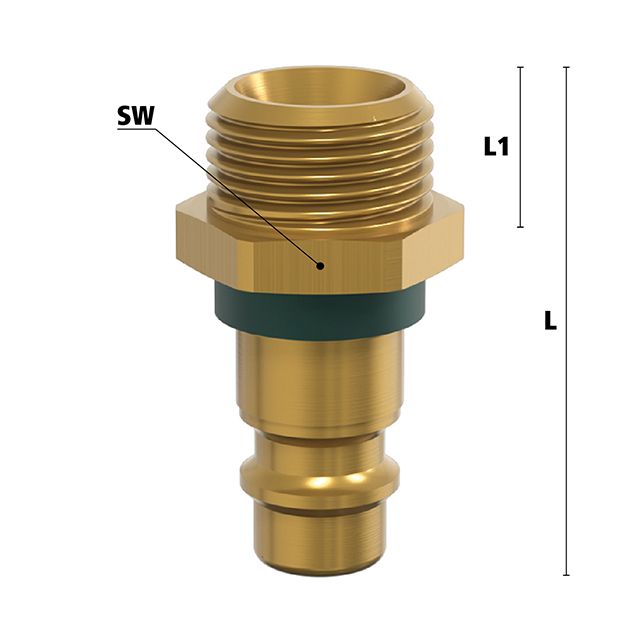

| Artikelnummer | Draad | L | SW | L1 | Gewicht |
| ESIFK14NAG | 1/4" BSPP | 36,5 | 17 | 9 | 26 |
| ESIFK38NAG | 3/8" BSPP | 36,5 | 19 | 9 | 32 |
| ESIFK12NAG | 1/2" BSPP | 37,5 | 24 | 10 | 46 |
Specificaties
- Aansluiting1/4"
- DoorlaatDN 7.8
- DraadsoortBSPP
- EAN Code8719426630556
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- KlepNee
- MateriaalMessing
- MerkLudecke
- ProfielOverig
- TypeGrip
- Type aansluitingBuitendraad
- VeiligheidsnormNiet conform ARBO
- Vervangend product van26SFAW13MXX0
