NIP. DN7,8 SL Ø9 DRIEHOEK BR. MES
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Rectus 21 (DN 5) en Rectus 25KA(DN 7.8)
- Messing MS 58
- Met verschillende kleuren geanodiseerd gekarteld aluminium hulsen op zowel de koppelingen als de insteeknippels voor visuele duiding diverse media
- Insteeknippels met hulzen in diverse vormen. Alleen de juiste vorm (en kleur) past bij de snelkoppeling met dezelfde kleur.
(Ont-)koppelen
Eenhandsbediening
Koppelen: steek de nippel in de koppeling.
Ontkoppelen: Trek de huls van de koppeling naar achteren.
Materialen
| Body | Messing MS 58 |
| Huls | Geanodiseerd aluminium |
| Body klep | Messing MS 58 |
| Klep | Messing MS 58 |
| Insteeknippel | Messing MS 58 met geanodiseerd aluminium ring |
| Veren | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.4034 |
| Afdichtingen | NBR (EPDM en FKM op aanvraag beschikbaar) |
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| DN | 7.8 |
| Draad | ISO 228 |
| Flow | 2.000 l/min (bij 6 bar met ΔP 0,4 bar) |
| Bediening | Één hand |
| Media | Diverse |

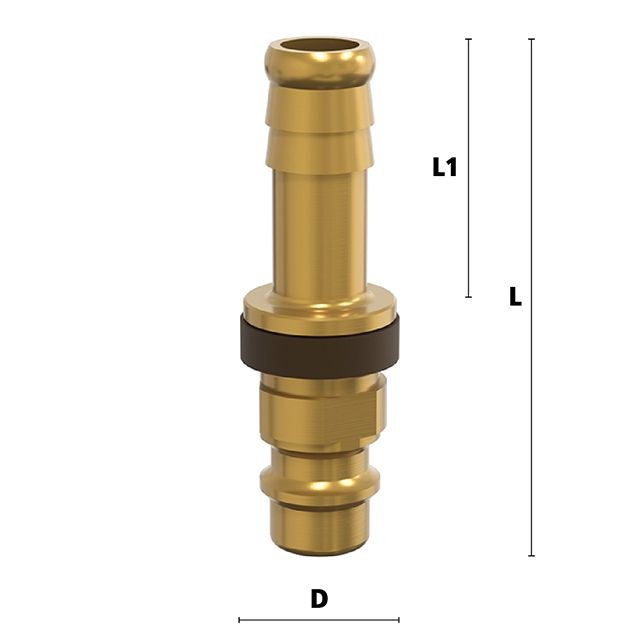

Dimensies
| Slangaansluiting | L | SW | L1 | Gewicht |
| 9 mm | 50,5 | 15 | 25 | 21 |
Specificaties
- AansluitingØ9mm
- DoorlaatDN 7.8
- EAN Code8719426630822
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- KlepNee
- MateriaalMessing
- MerkLudecke
- ProfielOverig
- TypeGrip
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
