NIP.EUR7,8 BI G3/8 ANT.RT ST/VRN
Product Image 0

ESIK38NIS

NIP.EUR7,8 BI G3/8 ANT.RT ST/VRN
Bestelhoeveelheid: 5 stuks
€ 26,23
p / st.
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

NIP.EUR7,8 BI G3/8 ANT.RT ST/VRN

Algemene specificaties

  • Alternatief voor Parker|Rectus 25/26, Cejn 320 en Steinco 125
  • Uitwisselbaar met Euro profiel DN 7.2
  • Met één hand te bedienen
  • Messing MS 58 vernikkeld
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.



Materialen

Body Messing MS 58 vernikkeld
Body klep Messing MS 58 vernikkeld
Klep Messing MS 58
Schuifhuls Gehard en vernikkeld staal
Vergrendelmoer Zwart gegalvaniseerd messing MS 58
Insteeknippel Gehard en vernikkeld staal
Veren RVS 1.4310
Afdichtingen NBR (EPDM, FKM en FFKM op aanvraag beschikbaar)
Lagers RVS 1.43034



Technische specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat DN 7.8
Schroefdraad ISO 228/DIN EN 10226
Flow 2.000 l/min  (bij 6 bar en ΔP 0,5 bar)
Bediening Schuifbediening
Medium Perslucht (voor overige media, vraag naar de mogelijkheden)



Enkelzijdig afgesloten

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

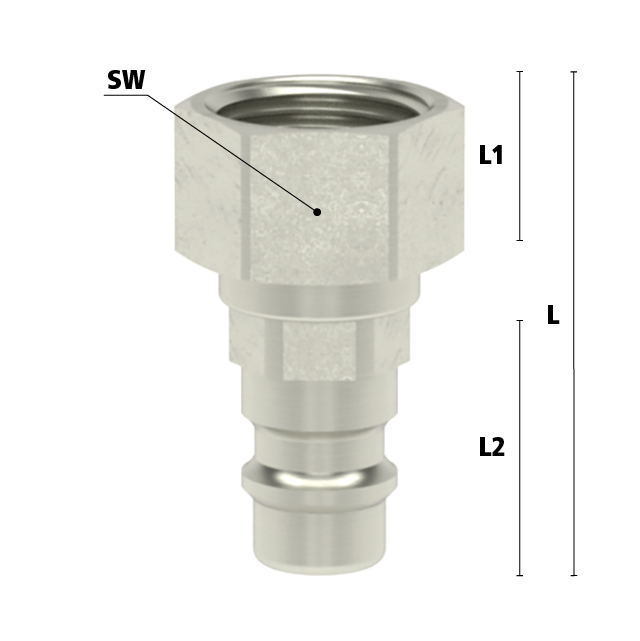

Dimensies

Afmetingen

Artikelnummer Draad L SW L1 L2 Gewicht
ESIS14NIS 1/4" BSPT 35 17 10 23 25
ESIS38NIS 3/8" BSPT 35 19 10 23 25
ESIS12NIS 1/2" BSPT 38 24 12 23 41



Specificaties
  • Aansluiting
    3/8"
  • Doorlaat
    DN 7.8
  • Draadsoort
    BSPP
  • EAN Code
    8719426596760
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Insteeknippel
  • Klep
    Nee
  • Materiaal
    Staal vernikkeld
  • Merk
    Ludecke
  • Profiel
    Overig
  • Type
    Grip
  • Type aansluiting
    Binnendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
