NIP.EUR7,8 SLANG Ø06 ANT.RT ST/VRN
Algemene specificaties
- Alternatief voor Parker|Rectus 25/26, Cejn 320 en Steinco 125
- Uitwisselbaar met Euro profiel DN 7.2
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | Messing MS 58 vernikkeld |
| Body klep | Messing MS 58 vernikkeld |
| Klep | Messing MS 58 |
| Schuifhuls | Gehard en vernikkeld staal |
| Vergrendelmoer | Zwart gegalvaniseerd messing MS 58 |
| Insteeknippel | Gehard en vernikkeld staal |
| Veren | RVS 1.4310 |
| Afdichtingen | NBR (EPDM, FKM en FFKM op aanvraag beschikbaar) |
| Lagers | RVS 1.43034 |
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 7.8 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 2.000 l/min (bij 6 bar en ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Medium | Perslucht (voor overige media, vraag naar de mogelijkheden) |
Enkelzijdig afgesloten
Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

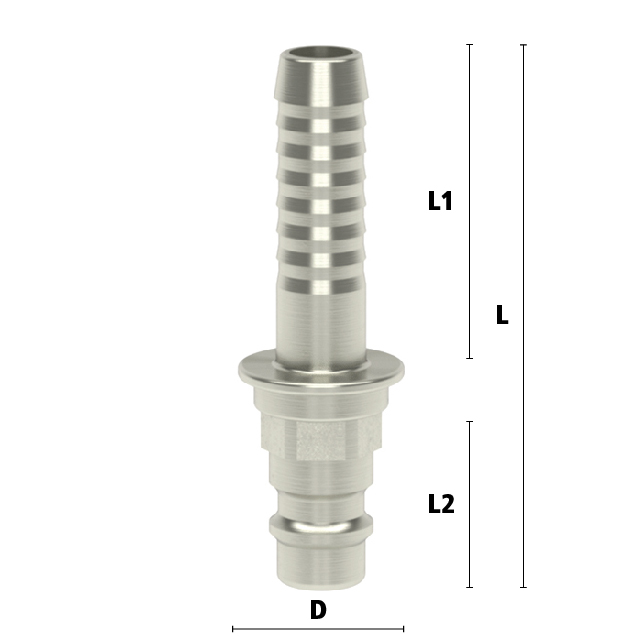

Dimensies
| Artikelnummer | Slagndiameter | L | D | L1 | L2 | Gewicht |
| ESIK6SS | 6 mm | 60 | 18,5 | 35 | 23 | 21 |
| ESIK8SS | 8 mm | 60 | 18,5 | 35 | 23 | 23 |
| ESIK9SS | 9 mm | 60 | 18,5 | 35 | 23 | 24 |
| ESIK10SS | 10 mm | 60 | 18,5 | 35 | 23 | 25 |
| ESIK13SS | 13 mm | 60 | 18,5 | 35 | 23 | 28 |
Specificaties
- AansluitingØ6mm
- DoorlaatDN 7.8
- EAN Code8719426596784
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- KlepNee
- MateriaalStaal vernikkeld
- MerkLudecke
- ProfielOverig
- TypeGrip
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
