InsteeknippelsInsteeknippels
NIP.NITTO BU R1/2 STL/NI
Product Image 0

ESK12NAS

NIP.NITTO BU R1/2 STL/NI
€ 8,50
Leverbaar
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

NIP.NITTO BU R1/2 STL/NI

Algemene specificaties

  • Met één hand te bedienen
  • Uitwisselbaar met Parker|Rectus 13/03, Nitto Kohki 200 en Cejn 314/315
  • Messing MS58 body met een messing MS58 vernikkeld huls
  • Geschikt voor persluchttoepassingen in industrie
  • Geschikt voor water en andere media



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de insteeknippel in de snelkoppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de snelkoppeling naar achteren.



Materialen

Body Messing MS 58
Huls Messing MS 58 vernikkeld
Body klep Messing MS 58
Klep Messing MS 58
Insteeknippel Gehard en vernikkeld staal
Veren RVS 1.4310
Borgring RVS 1.4310
Pennen RVS 1.4305
Afdichtingen NBR (EPDM, FKM en FFKM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat DN 7.5
Schroefdraad ISO 228/DIN EN 10226
Flow 1.375 l/min
Bediening Schuifbediening
Medium Perslucht



Enkelzijdig afgesloten

Single shut-off

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

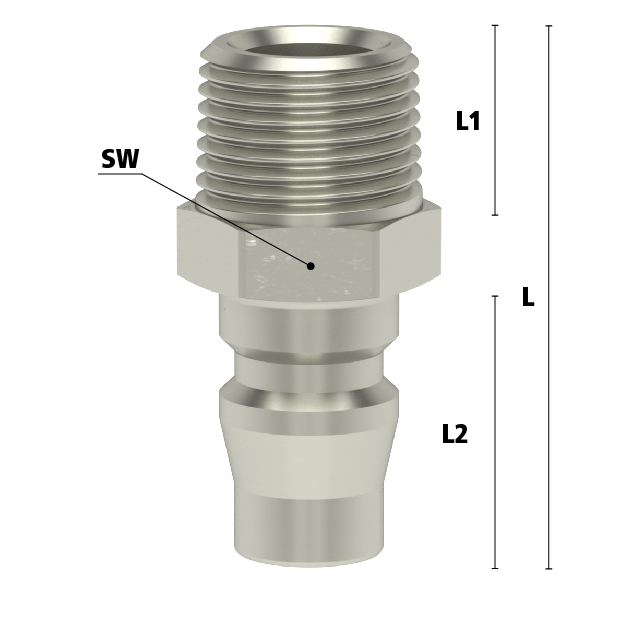

Dimensies

Afmetingen

Artikelnummer Schroefdraad L SW L1 L2 Gewicht
ESK14NAS 1/4" BSPT 37 14 11 20,2 20
ESK38NAS 3/8" BSPT 38 17 12 20,2 28
ESK12NAS 1/2" BSPT 41 22 15 20,2 46



Specificaties
  • Aansluiting
    1/2" BSPT
  • Doorlaat
    DN 7.5
  • EAN Code
    8719426599785
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Insteeknippel
  • Klep
    Nee
  • Materiaal
    Staal vernikkeld
  • Merk
    Ludecke
  • Profiel
    Nitto Kohki
  • Type
    Grip
  • Type aansluiting
    Buitendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
