MINI NIPPEL DN5 G1/8 BI ST VERZ
Product Image 0

ESM18NIS

MINI NIPPEL DN5 G1/8 BI ST VERZ
€ 2,10
Uit voorraad leverbaar
Vóór 15 uur besteld, vandaag verzonden

Productinformatie

Specificaties

Downloads

Ook interessant

MINI NIPPEL DN5 G1/8 BI ST VERZ

Uw voordelen

  • Met één hand te bedienen
  • Compact
  • Geschikt voor laag vacuum bij lage koppelkracht
  • Geschikt voor toepassingen in pneumatiek of meet- en regeltechniek

Eenhandsbediening

Quick connect 1

Quick connect 2

Koppelen: steek de nippel in de koppeling.

Quick connect 3

Ontkoppelen: Trek de huls van de koppeling naar achteren.

Materialen

Body Verzinkt staal
Huls Verzinkt staal
Body klep Verzinkt staal
Klep Verzinkt staal
Plug Verzinkt staal
Vering RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.3541
Afdichtingen NBR



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5
Draad ISO 228/DIN 13
Stroomsnelheid 510 l/min
Bediening Één hand
Type Enkelzijdige afsluiting
Media Lucht/overig

Klep enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Let op: Wanneer verkeerd verbonden kan er media uit de nippel lekken

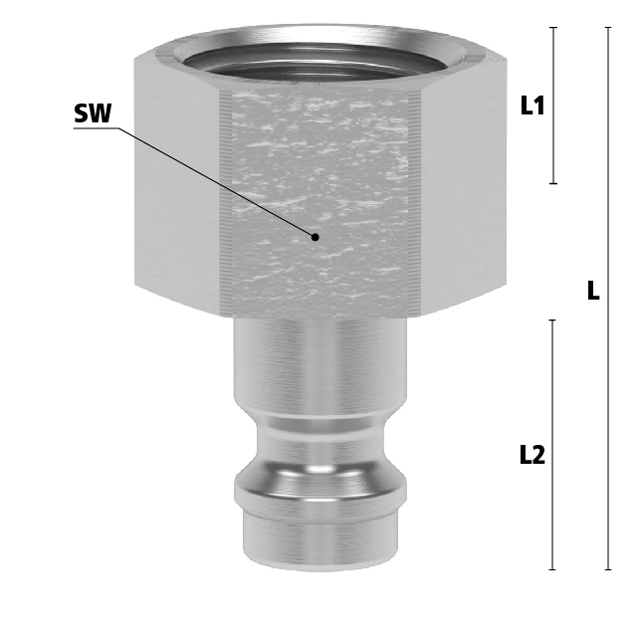

Dimensies

Afmetingen

Draad L SW L1 L2 Gewicht
1/8" BSPP 25 13 9 14 11
1/4" BSPP 26 17 10 14 17



Specificaties
  • Aansluiting
    1/8" BSPP
  • Doorlaat
    DN 5
  • EAN Code
    8719426590966
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Insteeknippel
  • Klep
    Nee
  • Materiaal
    Messing
  • Merk
    Ludecke
  • Profiel
    Overig
  • Type
    Grip
  • Type aansluiting
    Binnendraad
  • Veiligheidsnorm
    Niet conform ARBO
