RVS KOPP. KLEP DN5 6/8MM OSK
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Parker/Rectus 21
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor perslucht, water en vacuüm tot 0,8 bar
Schuifbediening
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | RVS 1.4305 (303) |
| Huls | RVS 1.4305 (303) |
| Body klep | RVS 1.4305 (303) |
| Klep | RVS 1.4305 (303) |
| Insteeknippel | RVS 1.4305 (303) |
| Veren | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | FKM (EPDM en FFKM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 5 |
| Schroefdraad | ISO 228/DIN 13 |
| Flow | 330 l/min (bij 6 bar met ΔP 0,1 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Dubbel afgesloten
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Deze koppelingen kunt u ook gebruiken in combinatie met insteeknippels DN 5 zonder klep. Echter, u kunt onderstaande insteeknippels niet combineren met koppelingen DN 5 zonder klep.

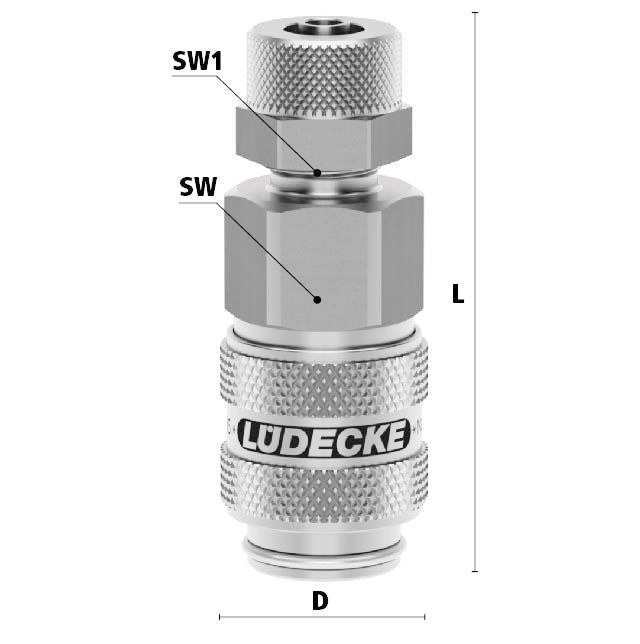

Dimensies
| Artikelnummer | Slangaansluiting | L | SW | D | SW1 | Gewicht |
| ESME4TQAB | 4x6 | 43 | 14 | 16 | 12 | 35 |
| ESME6TQAB | 6x8 | 43 | 14 | 16 | 14 | 37 |
Specificaties
- Aansluiting6x8 mm
- Alternatief voor1169 RHH
21KBKO08RVX Rectus - BedieningSchuifhuls
- DoorlaatDN 5
- EAN Code8719426473054
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, dubbele afsluiting
- MateriaalRVS
- MerkLudecke
- Type aansluitingOpschroefwartel
- VeiligheidsnormNiet conform ARBO
