RVS KOPP. OPEN SLANG 6/8 MM PAN.
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Parker/Rectus 21
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor perslucht, water en vacuüm tot 0,8 bar
Schuifbediening
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | RVS 1.4305 (303) |
| Huls | RVS 1.4305 (303) |
| Body klep | RVS 1.4305 (303) |
| Klep | RVS 1.4305 (303) |
| Insteeknippel | RVS 1.4305 (303) |
| Veren | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | FKM (EPDM en FFKM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 5 |
| Schroefdraad | ISO 228/DIN 13 |
| Flow | 620 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Open verbinding
Bij deze uitvoering hebben zowel de koppeling als de insteeknippel een full flow functie, dus zijn ze niet voorzien van een klep. Dit maakt deze koppelingen uitermate geschikt voor toepassingen met water of andere vloeibare media in pneumatiek of meet- en regeltechniek.

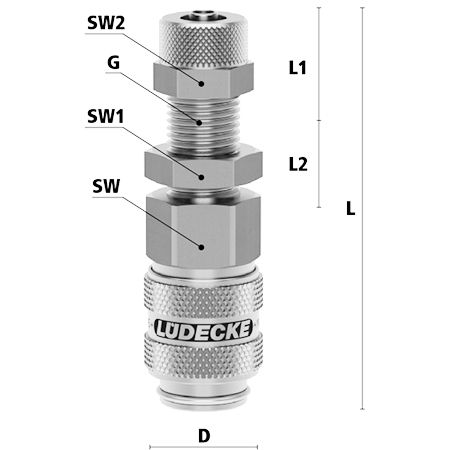

Dimensies
| Artikelnummer | Slangaansluiting | L | SW | D | L1 | SW1 | SW2 | G | Gewicht |
| ESME4TQSVO | 4x6 | 54 | 14 | 16 | 18 | 12 | 12 | M10x1 | 42 |
| ESME6TQSVO | 6x8 | 54 | 14 | 16 | 18 | 14 | 14 | M12x1 | 50 |
Specificaties
- Aansluiting6x8 mm
- AfsluitsysteemSnelkoppeling zonder klep
- BedieningSchuifhuls
- DoorlaatDN 5
- EAN Code8719426647202
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepNee, open verbinding
- MateriaalRVS
- MerkLudecke
- ProfielEuro
- Type aansluitingOpschroefwartel
- VeiligheidsnormNiet conform ARBO
