Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Body | Messing MS 58 |
Huls | Geanodiseerd aluminium |
Body klep | Messing MS 58 |
Klep | Messing MS 58 |
Plug | Messing MS 58 met geanodiseerd aluminium ring |
Vering | RVS 1.4310 |
Schraapring | RVS 1.4310 |
Lagers | RVS 1.3541 |
Afdichtingen | NBR |
Afdichtingsring | PVC type HPD |
Maximale werkdruk | 35 bar |
Werktemperatuur | -20 °C - +100 °C |
DN | 5 |
Draad | ISO 228 |
Flow | 310 l/min (bij 6 bar met ΔP 0,2 bar) |
Bediening | Één hand |
Media | Diverse |
Koppeling met klep - nippel met klep
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Deze koppelingen kunt u ook gebruiken in combinatie met insteeknippels DN 7.2 zonder klep. Echter, u kunt onderstaande insteeknippels niet combineren met koppelingen DN 7.2 zonder klep.
Let op: deze koppelingen kunnen gebruikt worden met nippels DN 5 zonder klep. Echter, deze nippels kunnen niet verbonden worden met de standaard DN 5 koppelingen zonder klep.
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Body | Messing MS 58 |
Huls | Geanodiseerd aluminium |
Body klep | Messing MS 58 |
Klep | Messing MS 58 |
Plug | Messing MS 58 met geanodiseerd aluminium ring |
Vering | RVS 1.4310 |
Schraapring | RVS 1.4310 |
Lagers | RVS 1.3541 |
Afdichtingen | NBR |
Afdichtingsring | PVC type HPD |
Maximale werkdruk | 35 bar |
Werktemperatuur | -20 °C - +100 °C |
DN | 5 |
Draad | ISO 228 |
Flow | 310 l/min (bij 6 bar met ΔP 0,2 bar) |
Bediening | Één hand |
Media | Diverse |
Koppeling met klep - nippel met klep
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Deze koppelingen kunt u ook gebruiken in combinatie met insteeknippels DN 7.2 zonder klep. Echter, u kunt onderstaande insteeknippels niet combineren met koppelingen DN 7.2 zonder klep.
Let op: deze koppelingen kunnen gebruikt worden met nippels DN 5 zonder klep. Echter, deze nippels kunnen niet verbonden worden met de standaard DN 5 koppelingen zonder klep.

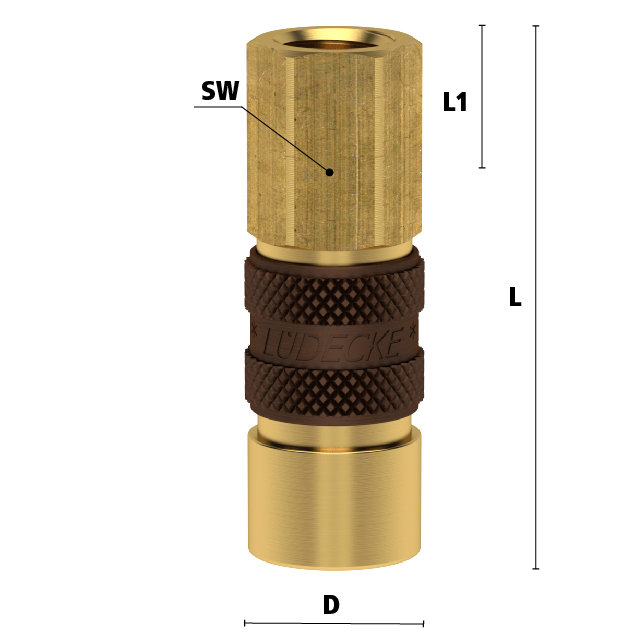

Artikelnummer | Draad | L | SW | D | L1 | Gewicht |
ESMK18IABBR | 1/8" BSPP | 47 | 14 | 16 | 7 | 40 |
ESMK14IABBR | 1/4" BSPP | 49 | 17 | 16 | 9 | 46 |
