ESMK VE KOPP DN5 G1/4 BI BLAUW
Product Image 0

ESMK14IBL

ESMK VE KOPP DN5 G1/4 BI BLAUW
Bestelhoeveelheid: 10 stuks
€ 37,24
p / st.
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

ESMK VE KOPP DN5 G1/4 BI BLAUW

Algemene specificaties

  • Met één hand te bedienen
  • Alternatief voor Rectus 95/96 en Cejn 320
  • Messing 58
  • Met verschillende kleuren geanodiseerd gekarteld aluminium hulsen op zowel de koppelingen als de insteeknippels voor visuele duiding diverse media
  • Insteeknippels met hulsen in diverse vormen. Alleen de juiste vorm (en kleur) past bij de snelkoppeling koppeling met dezelfde kleur.



(Ont)Koppelen van snelkoppelingen met kleurcodering

Kleurcodering 1

Kleurcodering 2

Koppelen: steek de insteeknippel in de koppeling.

Kleurcodering 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body Messing MS 58
Huls Geanodiseerd aluminium
Body klep Messing MS 58
Klep Messing MS 58
Plug Messing MS 58 met geanodiseerd aluminium ring
Vering RVS 1.4310
Schraapring RVS 1.4310
Lagers RVS 1.3541
Afdichtingen NBR
Afdichtingsring PVC type HPD



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5
Draad ISO 228
Flow 430 l/min (bij 6 bar met ΔP 0,4 bar)
Bediening Één hand
Media Diverse



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).



Dimensies

Dimensies kleurcodering

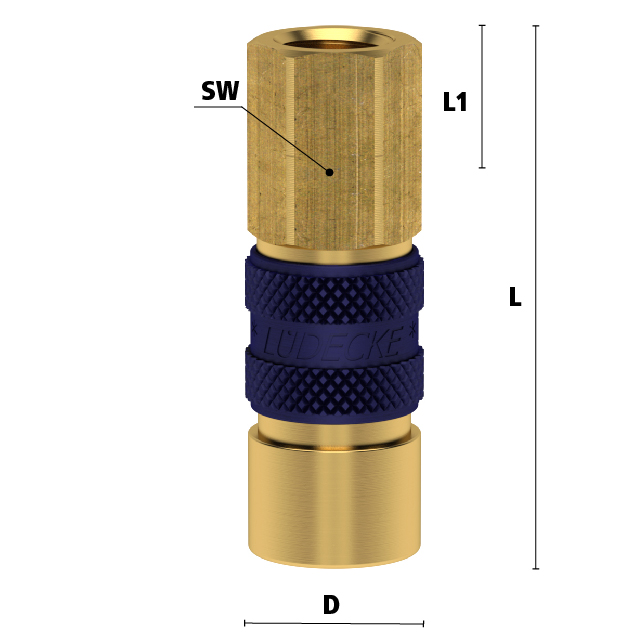

Afmetingen

Artikelnummer Draad L SW D L1 Gewicht
ESMK18IBL 1/8" BSPP 47 14 16 7 40
ESMK14IBL 1/4" BSPP 49 17 16 9 46



Specificaties
  • Aansluiting
    1/4"
  • Alternatief voor
    21KAIW13MPN6 Rectus
    21KAIW13MPX6 Rectus
    7191 RHH
    8744 RHH
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 5
  • Draadsoort
    BSPP
  • EAN Code
    8719426596937
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, enkelvoudige afsluiting
  • Materiaal
    Messing
  • Merk
    Ludecke
  • Profiel
    Overig
  • Type aansluiting
    Binnendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
