ESMK STEEKNIP DN5 G1/8 BU GROEN
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Rectus 95/96 en Cejn 320
- Messing 58
- Met verschillende kleuren geanodiseerd gekarteld aluminium hulsen op zowel de koppelingen als de insteeknippels voor visuele duiding diverse media
- Insteeknippels met hulsen in diverse vormen. Alleen de juiste vorm (en kleur) past bij de snelkoppeling koppeling met dezelfde kleur.
(Ont)Koppelen van snelkoppelingen met kleurcodering
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | Messing MS 58 |
| Huls | Geanodiseerd aluminium |
| Body klep | Messing MS 58 |
| Klep | Messing MS 58 |
| Plug | Messing MS 58 met geanodiseerd aluminium ring |
| Vering | RVS 1.4310 |
| Schraapring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | NBR |
| Afdichtingsring | PVC type HPD |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| DN | 5 |
| Draad | ISO 228 |
| Flow | 430 l/min (bij 6 bar met ΔP 0,4 bar) |
| Bediening | Één hand |
| Media | Diverse |
Enkelzijdige afsluiting
Koppeling - nippel
Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

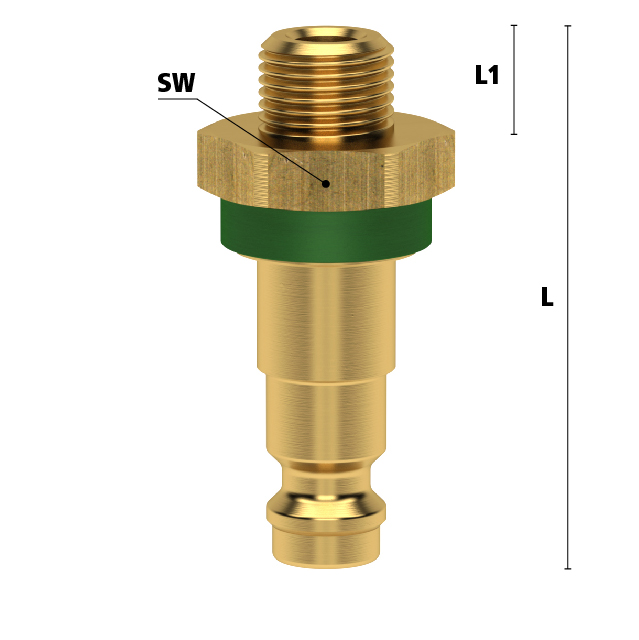

Dimensies
| Artikelnummer | Draad | L | SW | L1 | Gewicht |
| ESMK18NAG | 1/8" BSPP | 39 | 17 | 7 | 15 |
| ESMK14NAG | 1/4" BSPP | 41 | 17 | 9 | 25 |
Specificaties
- Alternatief voor21SFAW10MXN0 Rectus
21SFAW10MXX0 Rectus
29678 RHH
49822 RHH - DoorlaatDN 5
- EAN Code8719426597040
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- MateriaalMessing
- MerkLudecke
- ProfielOverig
- TypeGrip
- VeiligheidsnormNiet conform ARBO
- Aansluiting1/8"
- DraadsoortBSPP
- Type aansluitingBuitendraad
- KlepNee
- MateriaalMessing
