MINI NIPPEL DN5 M10X1 BU MV
Product Image 0

ESMN101NA

MINI NIPPEL DN5 M10X1 BU MV
€ 2,67
Leverbaar
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

MINI NIPPEL DN5 M10X1 BU MV

Algemene specificaties

  • Met één hand te bedienen
  • Alternatief voor Parker/Rectus 21
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Geschikt voor perslucht, water en vacuüm tot 0,8 bar



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de insteeknippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body Messing MS 58 vernikkeld
Huis Messing MS 58 vernikkeld
Body klep Messing MS 58 vernikkeld
Klep Messing MS 58 vernikkeld
Plug Messing MS 58 vernikkeld
Vering RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.3541
Afdichtingen NBR (FKM en EPDM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5
Draad ISO 228/DIN 13
Flow 510 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening Schuifbediening
Media Lucht/overig



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

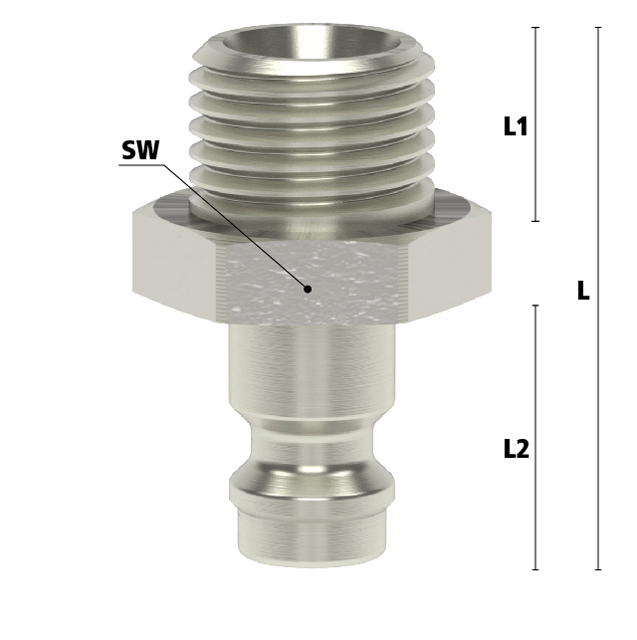

Dimensies

Afmetingen

Artikelnummer Draad L SW L1 L2 Gewicht
ESMN101NA M10x1 26 13 8 14 11
ESMN121NA M12x1,5 28,5 17 10 14 18
ESMN141NA M14x1,5 28,5 17 10 14 19
ESMN18NA 1/8" BSPP 25 13 7 14 11
ESMN14NA 1/4" BSPP 27,5 17 9 14 18
ESMN38NA 3/8" BSPP 27,5 19 9 14 21



Specificaties
  • Aansluiting
    M10x1
  • Alternatief voor
    21SFAW10MXN Rectus<br>49122 RHH
  • Doorlaat
    DN 5
  • EAN Code
    8719426590836
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Insteeknippel
  • Klep
    Nee
  • Materiaal
    Messing vernikkeld
  • Merk
    Ludecke
  • Profiel
    Overig
  • Type
    Grip
  • Type aansluiting
    Buitendraad
  • Veiligheidsnorm
    Niet conform ARBO
