MINI KOPP. M. KLEP DN5 OSK 6/8MM MV
Product Image 0

ESMN6TQAB

MINI KOPP. M. KLEP DN5 OSK 6/8MM MV
€ 16,03
Leverbaar
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

MINI KOPP. M. KLEP DN5 OSK 6/8MM MV

Algemene specificaties

  • Met één hand te bedienen
  • Alternatief voor Parker/Rectus 21
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Geschikt voor perslucht, water en vacuüm tot 0,8 bar



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de insteeknippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body Messing MS 58 vernikkeld
Huis Messing MS 58 vernikkeld
Body klep Messing MS 58 vernikkeld
Klep Messing MS 58 vernikkeld
Plug Messing MS 58 vernikkeld
Vering RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.3541
Afdichtingen NBR (FKM en EPDM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5
Draad ISO 228/DIN 13
Flow 330 l/min (bij 6 bar met ΔP 0,1 bar)
Bediening Schuifbediening
Media Lucht/overig



Dubbele afsluiting

Double shut-off

Koppeling - nippel

Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.

Deze koppelingen kunt u ook gebruiken in combinatie met insteeknippels DN 5 zonder klep. Echter, u kunt onderstaande insteeknippels niet combineren met koppelingen DN 5 zonder klep.



Dimensies

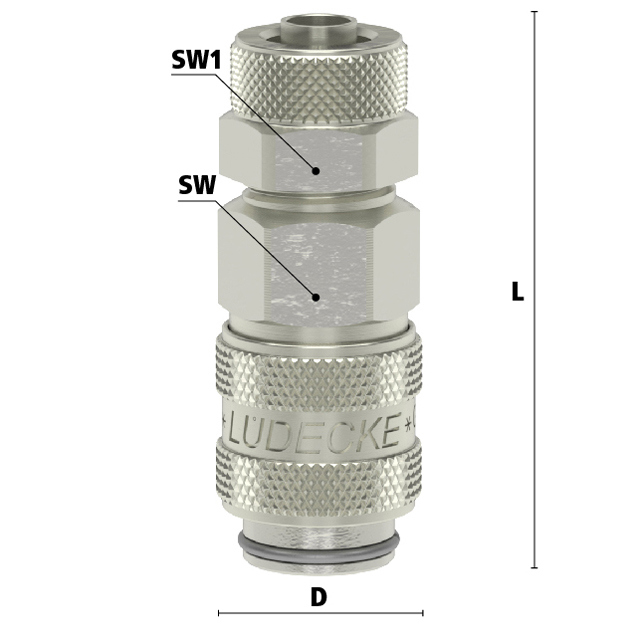

Afmetingen

Artikelnummer Slang L D L1 SW1 Gewicht
ESMN35TQAB 3x5 mm 43 14 16 12 32
ESMN4TQAB 4x6 mm 43 14 16 12 32
ESMN6TQAB 6x8 mm 46 14 16 14 34



Specificaties
  • Aansluiting
    6x8 mm
  • Alternatief voor
    21KBKO08MPN Rectus<br>48364 RHH
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 5
  • EAN Code
    8719426591307
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, dubbele afsluiting
  • Materiaal
    Messing vernikkeld
  • Profiel
    Overig
  • Type aansluiting
    Opschroefwartel
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
