RVS GEKA 40MM KLAUWKOPP G3/4 BI.
Algemene specificaties
- RVS 1.4401 (RVS316L)
- ISO 228 schroefdraad
- Robuust, veilig en betrouwbaar
- Eenvoudig te koppelen
- Door middel van veiligheidsinkepingen onbedoeld ontkoppelen niet mogelijk
- Maximale werkdruk: 40 bar
- Klauwafstand: 40 mm
Materialen
| Klauw | RVS 1.4401 (RVS316L) |
| Fitting | RVS 1.4401 (RVS316L) |
| Afdichting | FKM (DIN ISO 1629) |
Technische specificaties
| Maximale werkdruk | 40 bar |
| Maximale werktemperatuur | -5 °C tot 100°C |
| Schroefdraad | ISO 228 |
| Klauwafstand | 40 mm |
| Media | Water, agressieve media en loogwater |
Koppelen
Houd de twee koppelingen 180° gedraaid van elkaar.
Druk de koppelingen tegen elkaar aan zodat de afdichting afsluit.
Draai één koppeling to ver mogelijk in tegengestelde richting van de ander. De koppelingen zullen zich nu vergrendelen.
Ontkoppelen
Om te ontkoppelen drukt u de koppelingen tegen elkaar aan in een axiale beweging. Draai vervolgens één koppeling een halve slag in tegengestelde richting om de twee koppelingen van elkaar te kunnen halen.

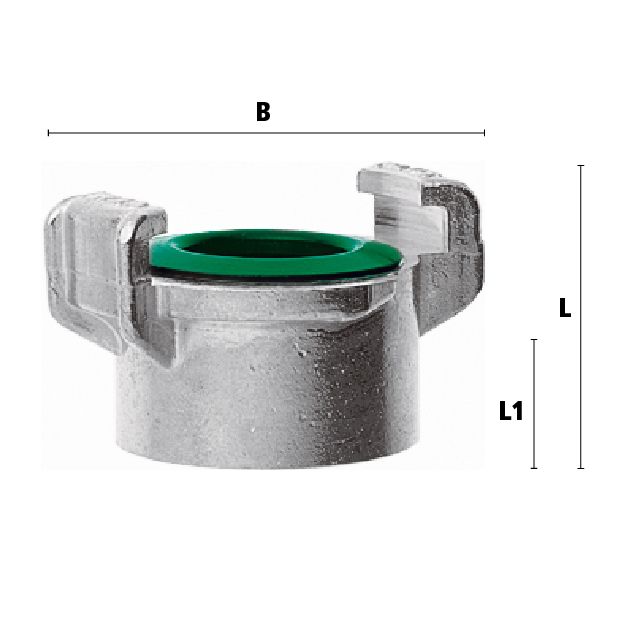

Dimensies
| Artikelnummer | Schroefdraad | L | B | L1 | Doorlaat | Gewicht |
| GKI12SS | 1/2" BSPP | 30,5 | 53,5 | 9,5 | 14 | 82 |
| GKI34SS | 3/4" BSPP | 31,5 | 53,5 | 10,5 | 19 | 88 |
| GKI10SS | 1" BSPP | 32,5 | 53,5 | 11 | 23 | 100 |
Specificaties
- AansluitingBinnendraad
- Aansluitmaat3/4" BSPP
- AfdichtingsmateriaalFKM
- Arbeidstemperatuur max. in °C100.0000
- Arbeidstemperatuur min. in °C-5.0000
- EAN Code8719426131398
- MateriaalRVS
- MediumWater, Drinkwater
- MerkLudecke
- Perslucht specificatieBinnendraad met draadafdichtring
- Type productKoppeling
Downloads
Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
