GEKA 40MM STOFKAP MES.

Algemene specificaties

Messing CW617N (DIN 50930/6, DIN 17660)
ISO 228 schroefdraad
DVGW-Test-Certified, Reg. Nr. DW-0310BT0218
DIN 50930/6, DIN 17660, DVGW-W270, KTW gekeurd volgens D2
Robuust, veilig en betrouwbaar
Eenvoudig te koppelen
Door middel van veiligheidsinkepingen onbedoeld ontkoppelen niet mogelijk
Maximale werkdruk: 40 bar
Klauwafstand: 40 mm

Materialen

Klauw	Messing CW617N
Fitting	Messing CW617N
Afdichting	Hoogwaardig NBR

Technische specificaties

Maximale werkdruk	40 bar
Maximale werktemperatuur	-5 °C tot 100°C
Schroefdraad	ISO 228
Klauwafstand	40 mm
Medium	Water

Koppelen

Waterkoppeling aansluiten

Houd de twee koppelingen 180° gedraaid van elkaar.

Waterkoppeling aansluiten

Druk de koppelingen tegen elkaar aan zodat de afdichting afsluit.

Waterkoppeling aansluiten

Draai één koppeling to ver mogelijk in tegengestelde richting van de ander. De koppelingen zullen zich nu vergrendelen.

Ontkoppelen

Om te ontkoppelen drukt u de koppelingen tegen elkaar aan in een axiale beweging. Draai vervolgens één koppeling een halve slag in tegengestelde richting om de twee koppelingen van elkaar te kunnen halen.

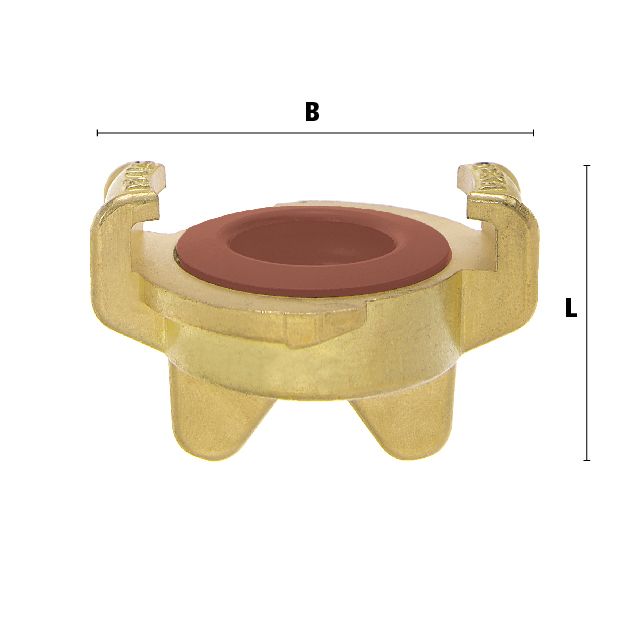

Dimensies

Waterkoppeling aansluiten

Artikelnummer	L	B	Gewicht
GKOKTW	35	53,5	90

Specificaties

Afdichtingsmateriaal
NBR
Arbeidstemperatuur max. in °C
100.0000
Arbeidstemperatuur min. in °C
-5.0000
EAN Code
8719426131442
Materiaal
Messing
Medium
Drinkwater
Merk
Ludecke
Perslucht specificatie
Eindkap zonder ketting
Type product
Stofkap

Download de volledige productinformatie als PDF

Downloads

Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
