LAGE HAAKS INSCH Ø1/4 - 1/8 UNI ME
Robuust en geschikt voor zware toepassingen
Deze INCH serie fittingen is ontwikkeld om te voldoen aan de meest extreme eisen binnen de pneumatische automatisering. Het is een serie fittingen van vernikkeld messing. Deze fittingen komen het meest tot hun recht bij omgevingen met sterke trillingen, grote slijtagerisico's en lasspetters.
Uw voordelen
- Snelle verbinding
- Full flow
- Toepasbaar bij vacuüm dankzij speciaal ontwikkelde afdichtingen
- Siliconenvrij
Toepassingen
- Robotica
- Voertuigtechniek
- Omgevingen waar gelast wordt
- Spoorwegen
- Toepassingen met olievrije perslucht, koelwater en vacuüm

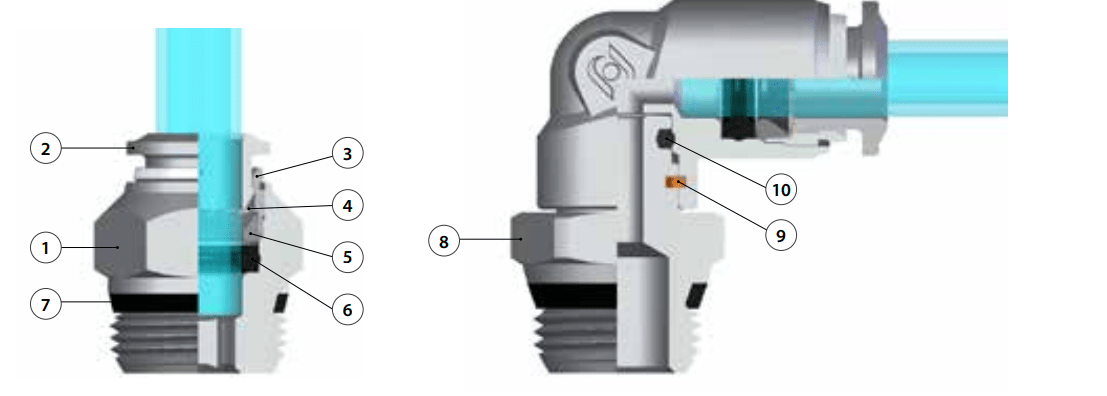

Materialen
| 1 | Body | Messing vernikkeld |
| 2 | Spantang | Messing vernikkeld |
| 3 | Capsule | Messing vernikkeld |
| 4 | Klemring | Staal AISI 301 |
| 5 | Positioneerring | Technopolymeer |
| 6 | Gevormde afdichting | NBR (FKM en EPDM op aanvraag beschikbaar) |
| 7 | Draadafdichting | NBR (FKM en EPDM op aanvraag beschikbaar) |
| 8 | Draadbasis | Messing vernikkeld |
| 9 | Seegerring | Seegerring |
| 10 | Afdichting | NBR (FKM en EPDM op aanvraag beschikbaar) |

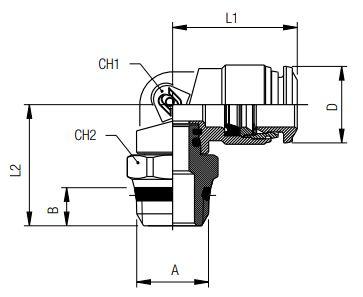

Afmetingen
| Artikelcode | Ø | A | B | L1 | L2 | CH1 | CH2 | D |
| PL1/4-U01 | 1/4" | 1/8" | 5.5 | 21 | 21.5 | 11 | 13 | 12.5 |
| PL1/4-U02 | 1/4" | 1/4" | 7 | 21 | 23 | 11 | 15 | 12.5 |
| PL3/8-U01 | 3/8" | 1/8" | 5.5 | 26.5 | 24 | 14 | 14 | 17.5 |
| PL3/8-U02 | 3/8" | 1/4" | 7 | 26.5 | 26.5 | 14 | 16 | 17.5 |
Specificaties
- Drukbereik-0.99 / 20 bar
- EAN Code8719426577158
- MateriaalMessing vernikkeld
- Materiaal schroefdraadMessing vernikkeld
- MediumWater, Perslucht, Vacuum, Stoom, Koelwater
- MerkAignep
- OrienteerbaarJa
- Temperatuurbereik-20 °C - 80 °C
- Aansluiting 1Buitendraad
- Draadmaat 11/8"
- Draadsoort 1Universeel
- Diameter1/4" inch
- VormHaaks
