NIP.ISO6150B/06 SLANG Ø06 STL/VRZ
Product Image 0

ESA6SS

NIP.ISO6150B/06 SLANG Ø06 STL/VRZ
€ 3,42
Uit voorraad leverbaar
Vóór 15 uur besteld, vandaag verzonden

Productinformatie

Specificaties

Downloads

NIP.ISO6150B/06 SLANG Ø06 STL/VRZ

Algemene specificaties

  • Messing MS 58
  • Schuifbediening
  • ISO 6150B
  • US Mil.-Spec. C4109
  • Industr. Interchange 1/4“
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Alternatief voor Rectus 23/24, Hansen 3000, Cejn 310, Milton en Gromelle 600
  • Geschikt voor toepassingen met perslucht



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de nippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body Messing MS 58
Huis Messing MS 58
Body klep Messing MS 58
Klep Messing MS 58
Vering RVS 1.4310
Borgring RVS 1.4310
Plug Verzinkt, geel gepassiveerd staal (chroom6 vrij)
Pennen RVS 1.4305
Afdichtingen NBR (overige materialen op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5.5
Draad ISO 228/NPT
Flow 775 l/min  (bij 6 bar en ΔP 0,5 bar)
Bediening Schuifbediening
Media Perslucht



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

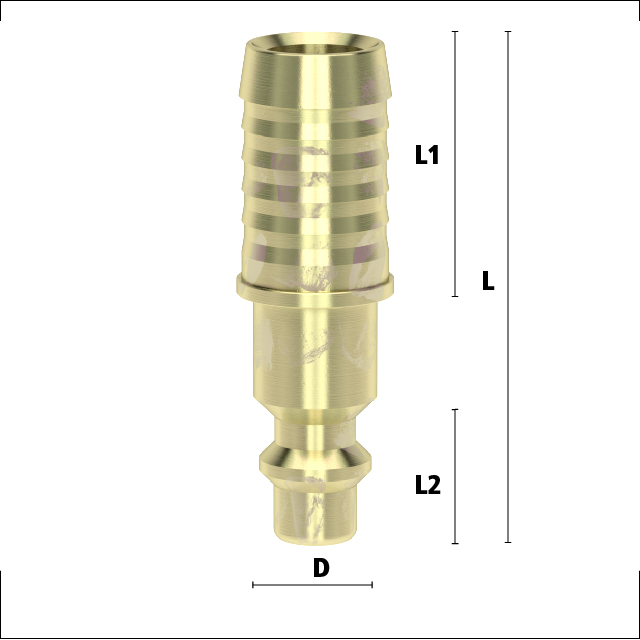

Dimensies

Afmetingen

Artikelnummer Slang L D L1 L2 Gewicht
ESA6SS 6 mm 49 12 25 24 16
ESA9SS 9 mm 48 12 24 24 19
ESA13SS 13 mm 48 15 23 24 26



Specificaties
  • Aansluiting
    Ø6mm
  • Doorlaat
    DN 5,5
  • EAN Code
    8719426598290
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Insteeknippel
  • Klep
    Nee
  • Materiaal
    Verzinkt staal
  • Merk
    Ludecke
  • Profiel
    ISO 6150B
  • Type
    Grip
  • Type aansluiting
    Slangpilaar
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
