KOP.ISO6150B/06 BU R3/8 MES/NI
Product Image 0

ESAI38A

KOP.ISO6150B/06 BU R3/8 MES/NI
€ 27,20
Leverbaar
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

KOP.ISO6150B/06 BU R3/8 MES/NI

Algemene specificaties

  • Messing MS 58
  • Schuifbediening
  • ISO 6150B
  • US Mil.-Spec. C4109
  • Industr. Interchange 1/4“
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Alternatief voor Rectus 23/24, Hansen 3000, Cejn 310, Milton en Gromelle 600
  • Geschikt voor toepassingen met perslucht



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de nippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body Messing MS 58 vernikkeld
Body klep Messing MS 58 vernikkeld
Klep Messing MS 58
Plug Gehard en vernikkeld staal
Huis Gehard en vernikkeld staal
Vering RVS 1.4310
Lagers RVS 1.4034
Afdichtingen NBR (Andere materialen op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5.5
Draad ISO 228/DIN EN 10226
Flow 1.100 l/min  (bij 6 bar en ΔP 0,5 bar)
Bediening Schuifbediening
Media Perslucht



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).



Dimensies

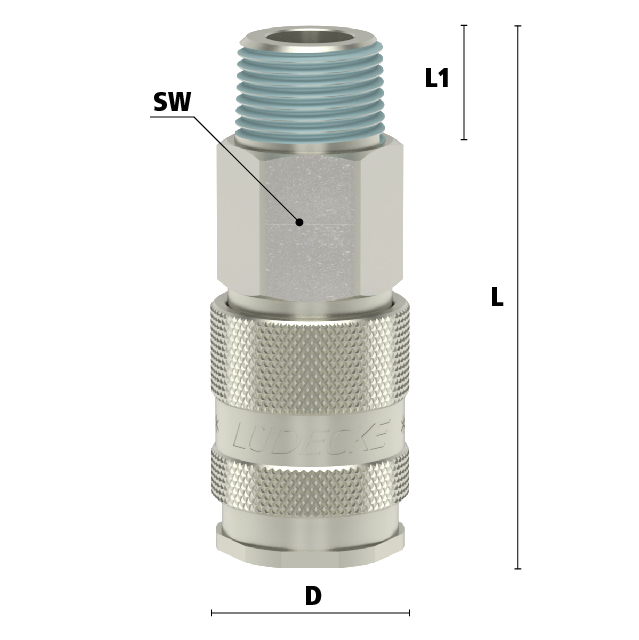

Afmetingen

Artikelnummer Draad L SW D L1 Gewicht
ESAI14A 1/4" BSPT 60 19 23 11 95
ESAI38A 3/8" BSPT 60 19 23 12 98
ESAI12A 1/2" BSPT 63 22 23 17 120



Specificaties
  • Aansluiting
    3/8" BSPT
  • Alternatief voor
    23KAAK17MPN Rectus<br>5692 RHH
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 5,5
  • EAN Code
    8719426598337
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, enkelvoudige afsluiting
  • Materiaal
    Messing vernikkeld
  • Profiel
    ISO 6150B
  • Type aansluiting
    Buitendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
