KOP.ISO6150B/06 SLANG Ø06 MES/NI
Product Image 0

ESAI6T

KOP.ISO6150B/06 SLANG Ø06 MES/NI
€ 28,65
Leverbaar
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

KOP.ISO6150B/06 SLANG Ø06 MES/NI

Algemene specificaties

  • Messing MS 58
  • Schuifbediening
  • ISO 6150B
  • US Mil.-Spec. C4109
  • Industr. Interchange 1/4“
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Alternatief voor Rectus 23/24, Hansen 3000, Cejn 310, Milton en Gromelle 600
  • Geschikt voor toepassingen met perslucht



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de nippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body Messing MS 58 vernikkeld
Body klep Messing MS 58 vernikkeld
Klep Messing MS 58
Plug Gehard en vernikkeld staal
Huis Gehard en vernikkeld staal
Vering RVS 1.4310
Lagers RVS 1.4034
Afdichtingen NBR (Andere materialen op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5.5
Draad ISO 228/DIN EN 10226
Flow 1.100 l/min  (bij 6 bar en ΔP 0,5 bar)
Bediening Schuifbediening
Media Perslucht



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).



Dimensies

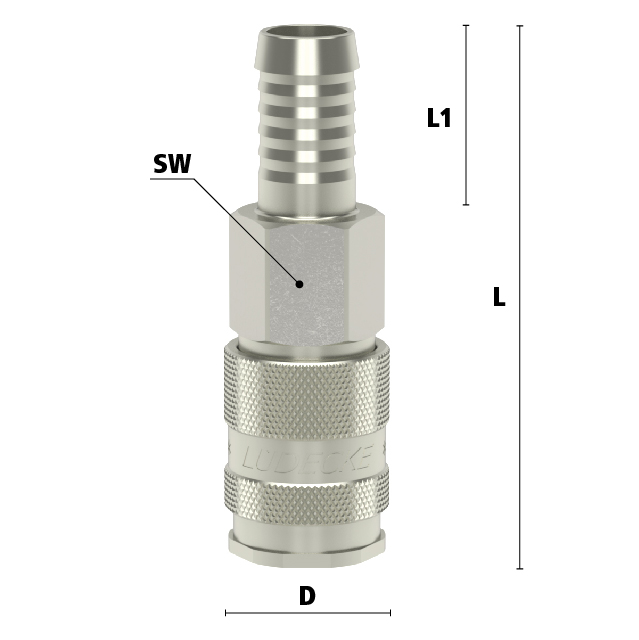

Afmetingen

Artikelnummer Slang L SW D L1 Gewicht
ESAI6T 6 mm 73 19 23 25 92
ESAI8T 8 mm 73 19 23 25 95
ESAI9T 9 mm 73 19 23 25 96
ESAI10T 10 mm 73 19 23 25 99
ESAI13T 13 mm 73 19 23 25 105



Specificaties
  • Aansluiting
    6 mm
  • Alternatief voor
    23KATF06MPN Rectus<br>88345 RHH
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 5,5
  • EAN Code
    8719426598382
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, enkelvoudige afsluiting
  • Materiaal
    Messing vernikkeld
  • Profiel
    ISO 6150B
  • Type aansluiting
    Slangpilaar
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
