KOP.EUR. DN10 D.AF. G1/2 BI. MES/NI
Algemene specificaties
- Alternatief voor Parker|Rectus 27/41/1700 en Cejn 410
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | Messing MS 58 vernikkeld |
| Body klep | Messing MS 58 vernikkeld |
| Klep | Messing MS 58 |
| Schuifhuls | Gehard en vernikkeld staal |
| Insteeknippel | Gehard en vernikkeld staal |
| Veren | RVS 1.4310 |
| Afdichtingen | NBR (EPDM en FKM op aanvraag beschikbaar) |
| Lagers | RVS 1.43034 |

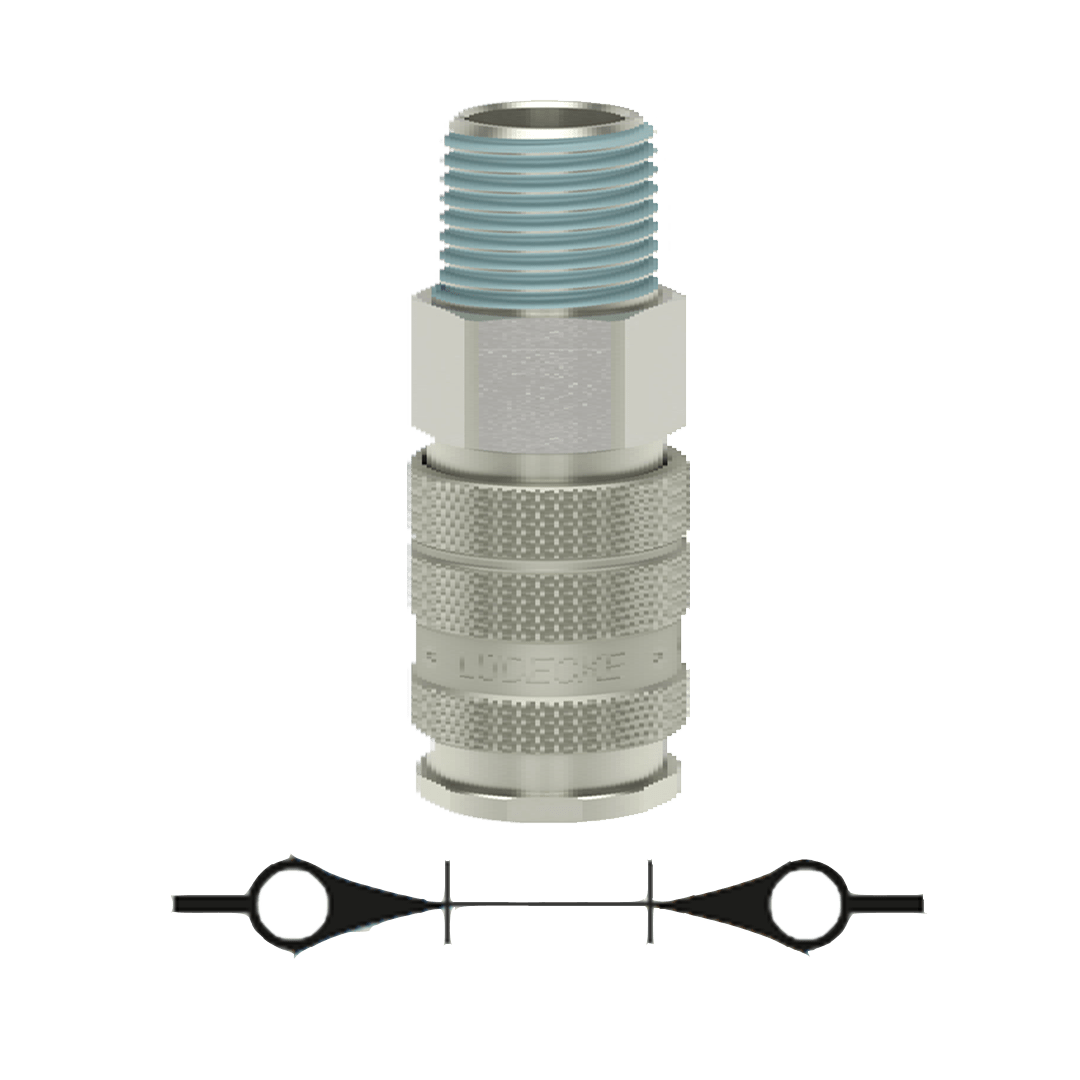

Dubbel afgesloten
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 10 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 1.070 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |

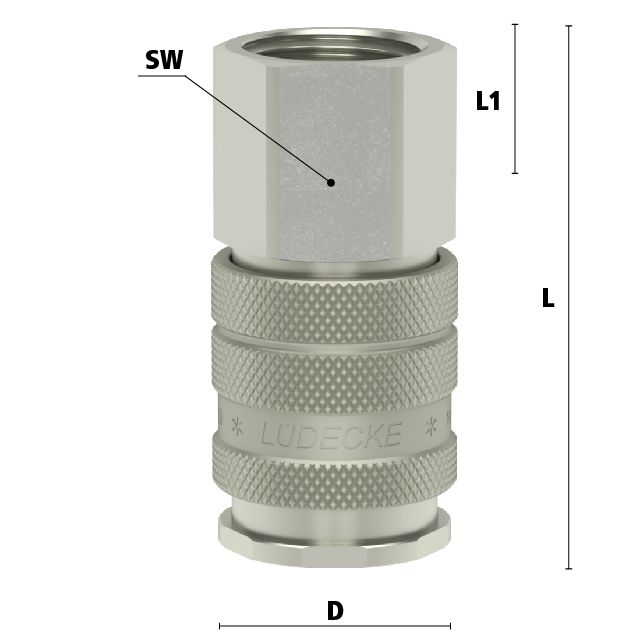

Dimensies
| Artikelnummer | Schroefdraad | L | SW | D | L1 | Gewicht |
| ESIG14IAB | 1/4" BSPP | 56 | 24 | 27 | 10 | 136 |
| ESIG38IAB | 3/8" BSPP | 56 | 24 | 27 | 11 | 145 |
| ESIG12IAB | 1/2" BSPP | 56 | 24 | 27 | 12 | 135 |
| ESIG34IAB | 3/4" BSPP | 60 | 32 | 27 | 16 | 200 |
Specificaties
- Aansluiting1/2"
- Alternatief voor27KBIW21BPN Rectus
27KBIW21BPX Rectus
27KBIW21MPN Rectus
8758 RHH
8771 RHH
912 RHH
959 RHH - BedieningSchuifhuls
- DoorlaatDN 10
- DraadsoortBSPP
- EAN Code8719426629727
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, dubbele afsluiting
- MateriaalMessing vernikkeld
- Type aansluitingBinnendraad
- VeiligheidsnormNiet conform ARBO
