MINI NIPP KLEP DN5 OSK 4/6 MM AK MV
Product Image 0

ESMN4SQFAB

MINI NIPP KLEP DN5 OSK 4/6 MM AK MV
€ 13,80
Leverbaar
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

MINI NIPP KLEP DN5 OSK 4/6 MM AK MV

Algemene specificaties

  • Met één hand te bedienen
  • Alternatief voor Parker/Rectus 21
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Geschikt voor perslucht, water en vacuüm tot 0,8 bar



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de insteeknippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body Messing MS 58 vernikkeld
Huis Messing MS 58 vernikkeld
Body klep Messing MS 58 vernikkeld
Klep Messing MS 58 vernikkeld
Plug Messing MS 58 vernikkeld
Vering RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.3541
Afdichtingen NBR (FKM en EPDM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 5
Draad ISO 228/DIN 13
Flow 330 l/min (bij 6 bar met ΔP 0,1 bar)
Bediening Schuifbediening
Media Lucht/overig



Dubbele afsluiting

Double shut-off

Koppeling - nippel

Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.

Deze koppelingen kunt u ook gebruiken in combinatie met insteeknippels DN 5 zonder klep. Echter, u kunt onderstaande insteeknippels niet combineren met koppelingen DN 5 zonder klep.

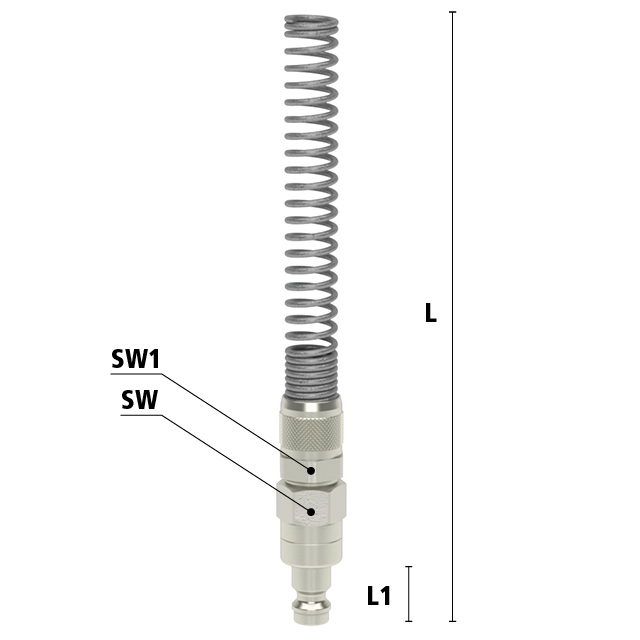

Dimensies

Afmetingen

Artikelnummer Slang L SW L1 SW1 Gewicht
ESMN4SQFAB 4x6 mm 135 14 14 12 40
ESMN6SQFAB 6x8 mm 135 14 14 14 42



Specificaties
  • Aansluiting
    Ø4x6mm
  • Alternatief voor
    21SBKK06MPN Rectus<br>3934 RHH
  • Doorlaat
    DN 5
  • EAN Code
    8719426591604
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Insteeknippel
  • Klep
    Ja
  • Materiaal
    Messing vernikkeld
  • Merk
    Ludecke
  • Profiel
    Overig
  • Type
    Grip
  • Type aansluiting
    Opschroefwartel
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
