2/2 Gestuurde ventielen

Voorkom dat een cilinder gaat beweging wanneer het persluchtsysteem leegloopt

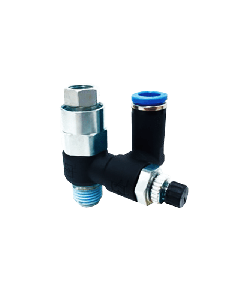

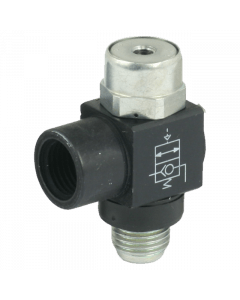

Om te voorkomen dat een cilinder gaat bewegen wanneer het perslucht systeem ongewenst leegloopt kunt u een gestuurde 2/2 klep gebruiken (zgn. blokkeerventiel).

Op deze wijze kunt u gevaarlijke situaties voorkomen zoals vallende cilinders waar een last aan hangt.

Om deze beveiliging te gebruiken moet een 2/2 gestuurde klep in één, of beide, cilinderpoort(en) worden geschroefd. U vult op normale wijze (5/2 ventiel) de cilinder over de terugslagklep. Bij het wegvallen van de perslucht uit het systeem blokkeert de terugslagklep de uitstromende lucht zodat de betreffende cilinderzijde onder druk blijft en dus niet kan bewegen.

Om de cilinder normaal te laten bewegen dient u via de stuurpoort aan de bovenzijde (M5) een druksignaal te geven om het 2/2 ventiel te laten schakelen. Op die manier wordt een vrije doorlaat gegeven aan de ontluchtende zijde. Dit doet u door de druk van de vullende zijde (de andere cilinder poort) te gebruiken als druksignaal. Bij twee blokkeerventielen schakelt u kruislings.
