Snelkoppelingen ISO 7241 1A voor toepassingen met hydrauliek

Snelkoppelingen ISO 7241 1A voor toepassingen met hydrauliek

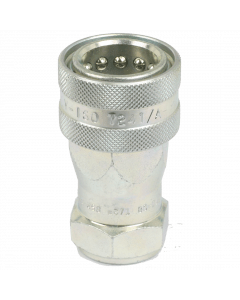

Snelkoppelingen

Snelkoppelingen

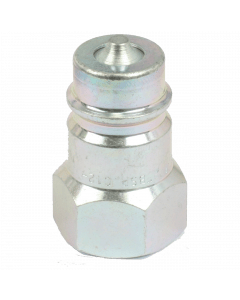

Insteeknippels

Insteeknippels

ISO 7241 A


DN

DN ISO A

F (inch)

ØA (mm)

ØB (mm)

C (mm)

6

6,3

1/4"

11,85

13,00

5,70

10

10

3/8"

17,30

18,40

9,00

13

12,5

1/2"

20,55

23,75

9,50

20

20

3/4"

29,10

30,50

16,00

25

25

1"

34,35

36,60

20,00

30

31,5

1.1/4"

45,00

47,80

24,90

39

40

1.1/2"

55,00

57,60

30,60

50

50

2"

65,10

70,00

35,00

ISO 7241 B


DN

DN ISO B

F (inch)

ØA (mm)

ØB (mm)

C (mm)

4

5

1/8"

10,90

12,19

8,00

6

6,3

1/4"

14,20

15,50

9,90

10

10

3/8"

19,10

19,90

12,70

12

12,5

1/2"

23,55

25,60

12,30

20

20

3/4"

31,45

32,75

18,90

25

25

1"

37,77

40,56

21,00

40

40

1.1/4"

44,49

48,04

32,70

40

40

1.1/2"

44,49

48,04

32,70

50

50

2"

63,21

66,61

38,20
