ISO 15552 geïntegreerde eindstandvergrendeling

ISO 15552 geïntegreerde eindstandvergrendeling

Alleen beweging vanuit besturing van uw systeem

Door deze mechanische veiligheidsfunctie kan de cilinder niet bewegen zonder dat er een signaal wordt gegeven vanuit de besturing van uw systeem, in alle andere gevallen zal de blokkeerpen door veerdruk in de fixatiegroef van de cilinderstang worden geduwd.

Voordelen t.o.v. zuigerstangrem

  • Voor het plaatsen van een zuigerstangrem dient een verlengde zuigerstang te worden toegepast. Hierdoor is de inbouwmaat niet langer conform ISO15552
  • De maximale houdkracht van een zuigerstangrem is beperkt; indien de waarde wordt overschreden dan zal de cilinder alsnog in beweging komen.
  • Er zijn geen extra luchtaansluitingen noodzakelijk. De activatie van de deblokkering wordt met interne lucht gestuurd.


Industrieel of extra robuust voor de agrarische industrie

Naast de standaard uitvoering voor de industrie, is de PMK-Serie ook beschikbaar in de robuuste RC-uitvoering. Deze uitvoering is speciaal ontwikkeld voor gebruik binnen de agrarische industrie en standaard voorzien van hoogwaardig corrosiebestendig aluminium en speciale schraapring voor het buiten houden van vuil. Dit type cilinder wordt veelvuldig toegepast in melkstallen als veiligheid op de toegangspoorten.

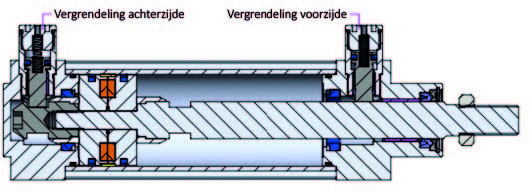

De geïntegreerde blokkering is beschikbaar voor cilinderboringen 63mm en 80mm voor zowel fixatie in positie in, positie uit of voor beide posities. Voor de beste werking dient er aan beide zijden van de zuiger druk aanwezig te zijn. Daarom is aansturing met een 5/3 ventiel met open middenstand af te raden.

MCQV2L: Diverse vergrendelingen mogelijk

Deze cilinders zijn beschikbaar met de volgende vergrendelingen:

  • Cilinderstand in
  • Cilinderstand uit
  • Cilinderstand in en uit

De diameters van deze cilinders zijn standaard beschikbaar in Ø63 mm en Ø80 mm. Zoekt u naar een andere diameter, vraag gerust naar de mogelijkheden.

Specificaties vergrendeling

  • Mechanische vergrendeling, alleen geschikt voor de eindstanden
  • Deze cilinders wordt ontgrendeld als hij wordt belucht voor een standverandering
  • De vergrendeling is ook handmatig te ontgrendelen

U kunt deze cilinders ook gebruiken als valbeveiliging. Vraag naar de mogelijkheden. Wij denken graag met u mee over de veiligheidstoepassingen voor uw werksituatie.
