Direct bediende 2/2 en 3/2 ventielen

Werking direct bediende ventielen

De 2/2 en 3/2 ventielen met directe bediening wordt direct door de magneet aangestuurd. Deze ventielen hebben een afsluitende pakking die aan een plunjer vast zit. Na het inschakelen van de spoel wordt het ventiel geopend doordat de plunjer met de pakking omhoog getrokken wordt. Wanneer de spoelspanning wegvalt zorgt de veer ervoor dat de plunjer met pakking de klep weer afsluit.

Doordat deze ventielen geen verschildruk of voordruk nodig hebben kunnen ze vanaf 0 bar geschakeld worden. Om het anker tegen de veerkracht en het medium omhoog te trekken hebben deze ventielen een hoger spoelvermogen nodig.

Inclusief spoel

Deze ventielen zijn geschikt voor diverse toepassingen en worden voor u voorgeassembleerd inclusief spoel.

Vragen?

Heeft u vragen over 2/2 en 3/2 direct bediende ventielen? Neem contact op met onze technische specialisten


3/2 grote doorlaat voor manifold en directe montage

  • De ventielen van de serie E8 en E0 zijn zowel in een manifold samen te bouwen en ook geschikt voor losse montage.
  • Deze rijgventielen hebben alleen 3/2 functies in NO en NC uitvoering en de doorlaten lopen van 1,9 tot 4,0mm.
  • De ventielen worden hoofdzakelijk gebruikt voor signaal of voorstuur functies.
  • De huizen zijn gemaakt van spuitgiet zink met een oppervlakte behandeling en eenvoudig modulair te monteren.
  • Naar wens zijn de ventielen met of zonder noodhandbediening te verkrijgen voor het testen of bedienen van de ventielen zonder stroom.
  • Voor montage op DIN rail zijn handige clips verkrijgbaar.
  • De 28mm brede spoelen zijn in meerdere spanningen leverbaar en UL-CSA goedgekeurd.

2/2 en 3/2 voor manifold en directe montage

De ventielen van de serie EM en EP zijn zowel in een manifold samen te bouwen en ook geschikt voor losse montage.

Deze rijgventielen hebben 2/2 en 3/2 functies en de doorlaten lopen van 0,8mm tot 1,3mm. De ventielen worden hoofdzakelijk gebruikt voor signaal of voorstuur functies. De huizen zijn gemaakt van spuitgiet zink met een oppervlakte behandeling en eenvoudig modulair te monteren. Naar wens zijn de ventielen met of zonder noodhandbediening te verkrijgen voor het testen of bedienen van de ventielen zonder stroom. Voor montage op DIN rail zijn handige clips verkrijgbaar. De spoelen zijn in meerdere spanningen leverbaar en UL-CSA goedgekeurd.

Een kunststoffen rijgventiel (EP110) is als alternatief leverbaar.


2/2 en 3/2 voor directe montage (EV)

De ventielen uit de series EV en EVA zijn direct bediende ventielen met een kleine doorlaat van 1,0 of 1,3mm.

Ze kunnen zeer compact worden ingebouwd en zijn door de geïntegreerde aansluitingen een lust voor het oog. Er zijn meerdere aansluitmogelijkheden mogelijk. Toepasbaar voor enkelwerkende cilinders, vultoepassingen of simpelweg blazen. Het ventiel is uit te rusten met een spat water dichte moer om de spoel vast te zetten. Leverbaar met de gangbare spoelspanningen.

2/2 en 3/2 voor directe montage (ED)

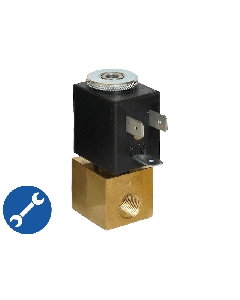

De serie TEK.ED bestaat uit direct werkende ventielen 2/2 en 3/2 met verschillende doorlaten van 0,8 tot 2,4mm. Het ventiel is los te monteren en is gemaakt van een messing huis met een voorstuurkop met spoel.

De spoelmaten lopen bij de grotere doorlaten op tot 30mm. Enkele modellen hebben een zgn. noodhandbediening voor het testen, zonder dat er spanning op de spoelen wordt gezet. De aansluitmaten lopen van M5 tot G ¼. Vanzelfsprekend zijn alle gangbare spoelspanningen leverbaar waarbij er meerdere spoelmodellen leverbaar zijn.

12 VDC
24 VAC
24 VDC
230 VAC

2/2 NC

2mm doorlaat

Prijs per stuk:
€ 27,22
Niet op voorraad
Prijs per stuk:
€ 27,22
Niet op voorraad
Prijs per stuk:
€ 27,22
Beschikbaar
Prijs per stuk:
€ 27,22
Niet op voorraad

3/2 NC

1.3mm doorlaat

Prijs per stuk:
€ 25,96
Niet op voorraad
Prijs per stuk:
€ 25,96
Niet op voorraad
Prijs per stuk:
€ 25,96
Beschikbaar
Prijs per stuk:
€ 25,96
Beschikbaar

3/2 NO

1.3mm doorlaat

Prijs per stuk:
€ 39,36
Niet op voorraad
Prijs per stuk:
€ 39,36
Niet op voorraad
